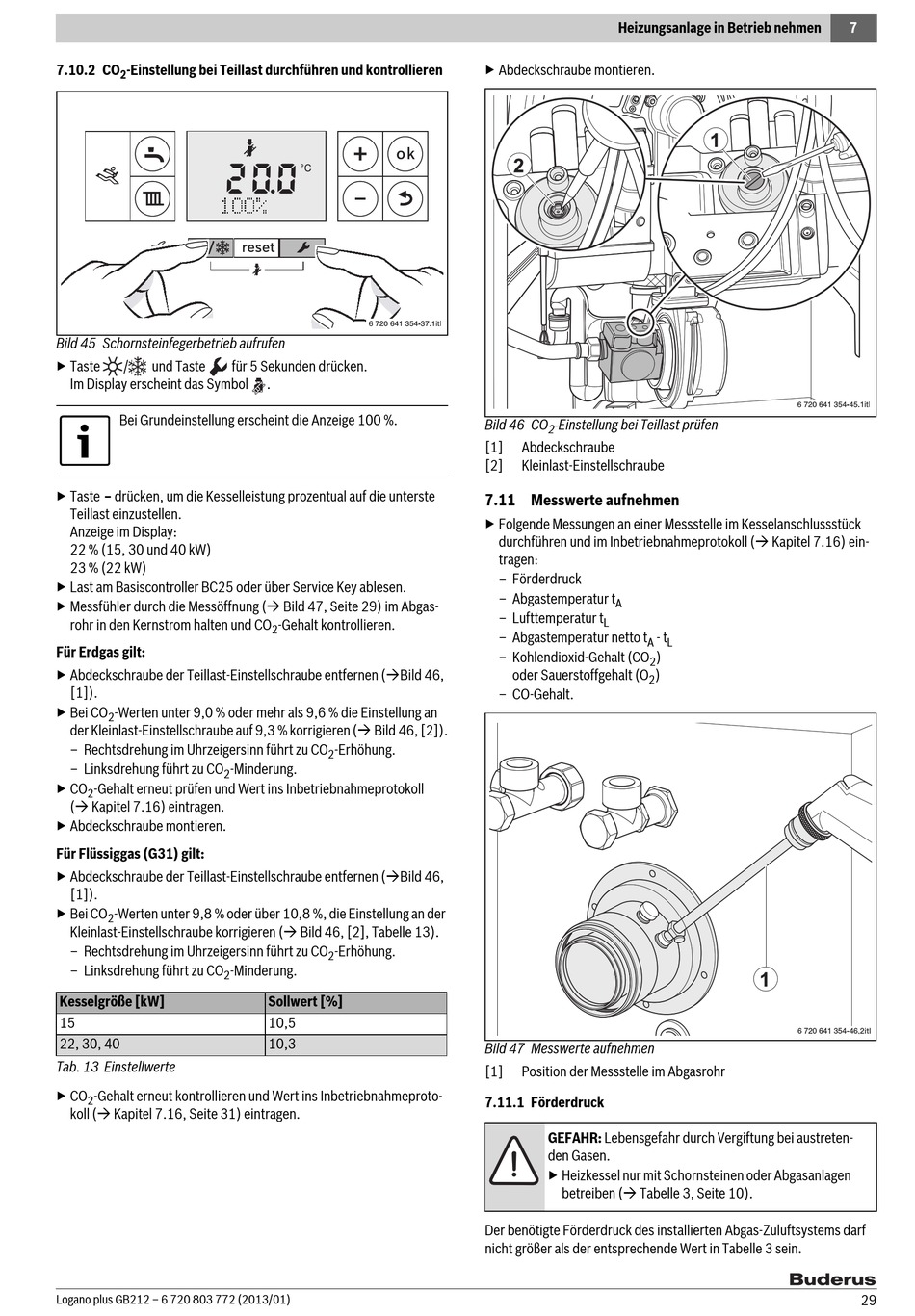

7.10.2 CO -Einstellung bei Teillast durchführen und kontrollieren
2
Bild 45 Schornsteinfegerbetrieb aufrufen
▶ Taste / und Taste
Im Display erscheint das Symbol
Bei Grundeinstellung erscheint die Anzeige 100 %.
▶ Taste – drücken, um die Kesselleistung prozentual auf die unterste
Teillast einzustellen.
Anzeige im Display:
22 % (15, 30 und 40 kW)
23 % (22 kW)
▶ Last am Basiscontroller BC25 oder über Service Key ablesen.
▶ Messfühler durch die Messöffnung ( Bild 47, Seite 29) im Abgas-
rohr in den Kernstrom halten und CO
Für Erdgas gilt:
▶ Abdeckschraube der Teillast-Einstellschraube entfernen (Bild 46,
[1]).
▶ Bei CO -Werten unter 9,0 % oder mehr als 9,6 % die Einstellung an
2
der Kleinlast-Einstellschraube auf 9,3 % korrigieren ( Bild 46, [2]).
– Rechtsdrehung im Uhrzeigersinn führt zu CO
– Linksdrehung führt zu CO
2
▶ CO -Gehalt erneut prüfen und Wert ins Inbetriebnahmeprotokoll
2
( Kapitel 7.16) eintragen.
▶ Abdeckschraube montieren.
Für Flüssiggas (G31) gilt:
▶ Abdeckschraube der Teillast-Einstellschraube entfernen (Bild 46,
[1]).
▶ Bei CO -Werten unter 9,8 % oder über 10,8 %, die Einstellung an der
2
Kleinlast-Einstellschraube korrigieren ( Bild 46, [2], Tabelle 13).
– Rechtsdrehung im Uhrzeigersinn führt zu CO
– Linksdrehung führt zu CO
2
Kesselgröße [kW]
15
22, 30, 40
Tab. 13 Einstellwerte
▶ CO -Gehalt erneut kontrollieren und Wert ins Inbetriebnahmeproto-
2
koll ( Kapitel 7.16, Seite 31) eintragen.
Logano plus GB212 – 6 720 803 772 (2013/01)
für 5 Sekunden drücken.
.
-Gehalt kontrollieren.
2
-Erhöhung.
2
-Minderung.
-Erhöhung.
2
-Minderung.
Sollwert [%]
10,5
10,3
Heizungsanlage in Betrieb nehmen
▶ Abdeckschraube montieren.
Bild 46 CO -Einstellung bei Teillast prüfen
2
[1] Abdeckschraube
[2] Kleinlast-Einstellschraube

7.11 Messwerte aufnehmen

▶ Folgende Messungen an einer Messstelle im Kesselanschlussstück
durchführen und im Inbetriebnahmeprotokoll ( Kapitel 7.16) ein-
tragen:
– Förderdruck
– Abgastemperatur t
A
– Lufttemperatur t
L
– Abgastemperatur netto t - t
A
– Kohlendioxid-Gehalt (CO )
2
oder Sauerstoffgehalt (O )
2
– CO-Gehalt.
Bild 47 Messwerte aufnehmen
[1] Position der Messstelle im Abgasrohr
7.11.1 Förderdruck
GEFAHR: Lebensgefahr durch Vergiftung bei austreten-
den Gasen.
▶ Heizkessel nur mit Schornsteinen oder Abgasanlagen
betreiben ( Tabelle 3, Seite 10).
Der benötigte Förderdruck des installierten Abgas-Zuluftsystems darf
nicht größer als der entsprechende Wert in Tabelle 3 sein.
L
6 720 641 354-46.2itl
