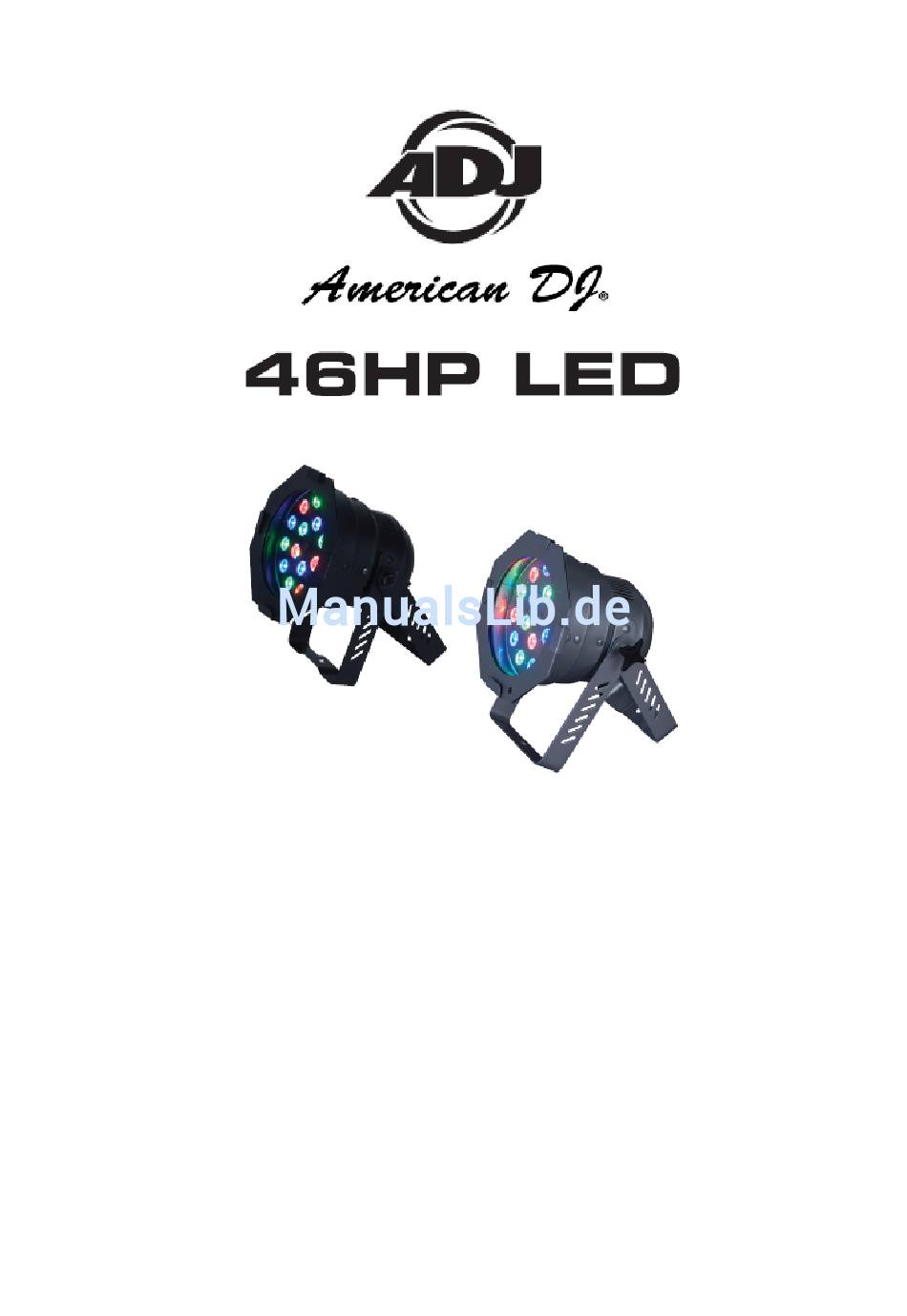

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu Rev. 10/08 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe EINLEITUNG .................................... 3 ALLGEMEINE INFORMATIONEN .............................. 3 EIGENSCHAFTEN .................................. 3 SICHERHEITSHINWEISE ................................ 4 EINRICHTUNG DES GERÄTES .............................. 5 EINRICHTUNG DES GERÄTES (Fortführung) .......................... 6 BETRIEBSANWEISUNG ................................ 7 BETRIEBSANWEISUNG (Fortführung) ............................. 8 1‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 9 2‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 9 3‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ... -
Seite 3: Einleitung
INTRODUZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines 46 HP LED von American DJ® entschieden haben. Jeder 46 HP LED wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Um das Risiko von Stromschlägen oder Feuer zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. Verhindern Sie, dass Wasser oder andere Flüssigkeiten in das Innere dieses Gerätes gelangen. Vergewissern Sie sich, dass der lokale Stromanschluss den technischen Spezifikationen des Gerätes entspricht. -
Seite 5: Einrichtung Des Gerätes
EINRICHTUNG DES GERÄTES Leistungsaufnahme: Vergewissern Sie sich vor dem Einstecken in die Schukosteckdose, dass der lokale Stromanschluss den technischen Spezifikationen des American DJ® 46HP LED entspricht. Der 46HP LED von American DJ ist ein 100V ~ 220V Gerät. Wegen der flexibel gestalteten Stromversorgung des Geräts müssen Sie sich nicht um die an der Wandsteckdose anliegenden Spannung kümmern. -
Seite 6: Einrichtung Des Gerätes (Fortführung)
Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Gerätes der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer Z-DMX/T) wird Wahrscheinlichkeit Auftretens Ungleichmäßigkeiten reduziert. -
Seite 7: Betriebsanweisung
BETRIEBSANWEISUNG LED-Anzeige Ein/Aus: Um das gerät so einzustellen, dass es nach 10 Sekunden abschaltet, drücken Sie auf die Schaltfläche MODE, bis 0001 angezeigt wird, drücken Sie auf UP, um 0002 anzuzeigen. Die Anzeige wird nun nach 10 Sekunden abschalten. Drücken Sie jetzt eine beliebige Taste, um das Display wieder einzuschalten. Bitte beachten Sie, dass das automatische Abschalten nach 10 Sekunden jetzt gespeichert bleibt. -
Seite 8: Betriebsanweisung (Fortführung)
BETRIEBSANWEISUNG (Fortführung) 2. Mit den UP und DOWN-Tasten können Sie die Einstellungen vornehmen. "A-01" ist die langsamste Einstellung – "A-15" die schnellste Wenn das Display "A-00" anzeigt, passt sich die Geschwindigkeit automatisch der Musik an. Wählen Sie entsprechend aus. RGB-Modus: 1. -
Seite 9: 1-Kanal-Modus - Dmx-Werte & Eigenschaften
1-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion FARBMUSTER 1 - 7 BASTARD AMBER 8 - 15 MEDIUM AMBER 16 - 23 PALE AMBER GOLD 24 - 31 GALLO GOLD 32 - 39 GOLDEN AMBER 40 - 47 LIGHT RED 48 - 55 MEDIUM RED 56 - 63... -
Seite 10: 4-Kanal-Modus - Dmx-Werte & Eigenschaften
4-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 1 - 255 MASTER-DIMMER 0% - 100% 6-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ... -
Seite 11: 7-Kanal-Modus - Dmx-Werte & Eigenschaften
7-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% GRÜN 1 - 255 0% - 100% BLAU 1 - 255 0% - 100% 1 - 255 FARBMUSTER (Vergleichen Sie 1-Kanal-DMX-Modus für Farben) NICHTS 0 - 15 STROBE/GESCHWINDIGKEITSSTEUERUNG 16 - 255 LANGSAM-SCHNELL... -
Seite 12: Photometrische Eigenschaften
PHOTOMETRISCHE EIGENSCHAFTEN 46 HP LED Hintergrund/Silber-Photometrie ROT GRÜN BLAU WEISS AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Gerätes von der Stromquelle. Sobald Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den Strom befindet, erkennen. Mithilfe eines Flachkopfschraubendrehers, den Sie in die Steckdose stecken, hebeln Sie den Sicherungshalter vorsichtig auf. -
Seite 13: Fehlerbehebung
FEHLERBEHEBUNG Nachstehend sind einige mögliche Störungen zusammen mit den jeweiligen Behebungsvorschlägen aufgelistet. Das Gerät reagiert nicht auf DMX: 1. Prüfen Sie, ob die DMX-Kabel richtig angeschlossen und verdrahtet sind (Pol 3 ist „heiß“; bei anderen DMX- Geräten kann auch der Pol 2 „heiß“ sein). Vergewissern Sie sich außerdem, dass alle Kabel an die richtigen Anschlüsse angesteckt sind;... -
Seite 14: Technische Spezifikation
TECHNISCHE SPEZIFIKATION 46HP LED™ Modell: LEDs: 18 x 1 Watt LEDs 54 Watt gesamt Arbeitsposition: Jede sichere und geschützte Position Stromversorgung: 100V ~ 240V/47~63Hz Leistungsaufnahme: Sicherung: 120V, 2A / 250V, 1A Gewicht: 3.57lbs./ 1,62 Kg Abmessungen: 9,64”(L) x 8,26”(B) x 6.49”(H) 245 x 210 x 165mm Farben: RGB-Farbmischung... -
Seite 15: Rohs Und Weee
ROHS und WEEE Sehr geehrter Kunde, ROHS – ein großer Beitrag zur Erhaltung unserer Umwelt Die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung / ein Verbot für die Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikindustrie. - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – 46 HP LED™ Bedienungsanleitung Seite 16...
