1.
Consignes de sécurité
Pour le personnel électricien qualifié et
le personnel instruit suivant la règle-
mentation légale, y compris les normes
respectives ainsi que, le cas échéant,
CEI 60079-14 pour apppareils électriques
utilisables en atmosphère explosive.
❒ Il n'est pas permis d'utiliser le
luminaire dans la zone 0 et 20.
❒ Les exigences des EN/CEI 60079-31
en ce qui concerne des dépôts de
poussière démesurés et une
température doivent être considérées
par I'utilisateur.
❒ Les caractéristiques techniques indi-
quées sur le luminaire doivent être
respectées!
❒ Il n'est pas permis de transformer ou
de modifier le luminaire!
❒ Le luminaire ne doit être exploité que
pour la fonction qui lui est dévolue et
qu'en état intact et parfait!
❒ Seules des pièces de rechange d'ori-
gine CEAG/Cooper Crouse-Hinds
GmbH (CCH) doivent être employées
pour le remplacement!
❒ Des réparations qui portent sur la
protection contre l'explosion, ne
doivent être exécutées que par
CEAG(CCH) ou par un «électricien»
qualifié!
Veuillez respecter les prescriptions
nationales de sécurité et de prévoyance
contre les accidents ainsi que les
consignes de sécurité qui sont
marquées d'un (
) dans ce mode
d'emploi!
Flèche
1
2
Position de
Position de
l'interrupteur 1
l'interrupteur 2
0
0
0
1
0
2
...
...
1
0
1
1
...
...
...
...
2
0
2
1
...
...
9
9

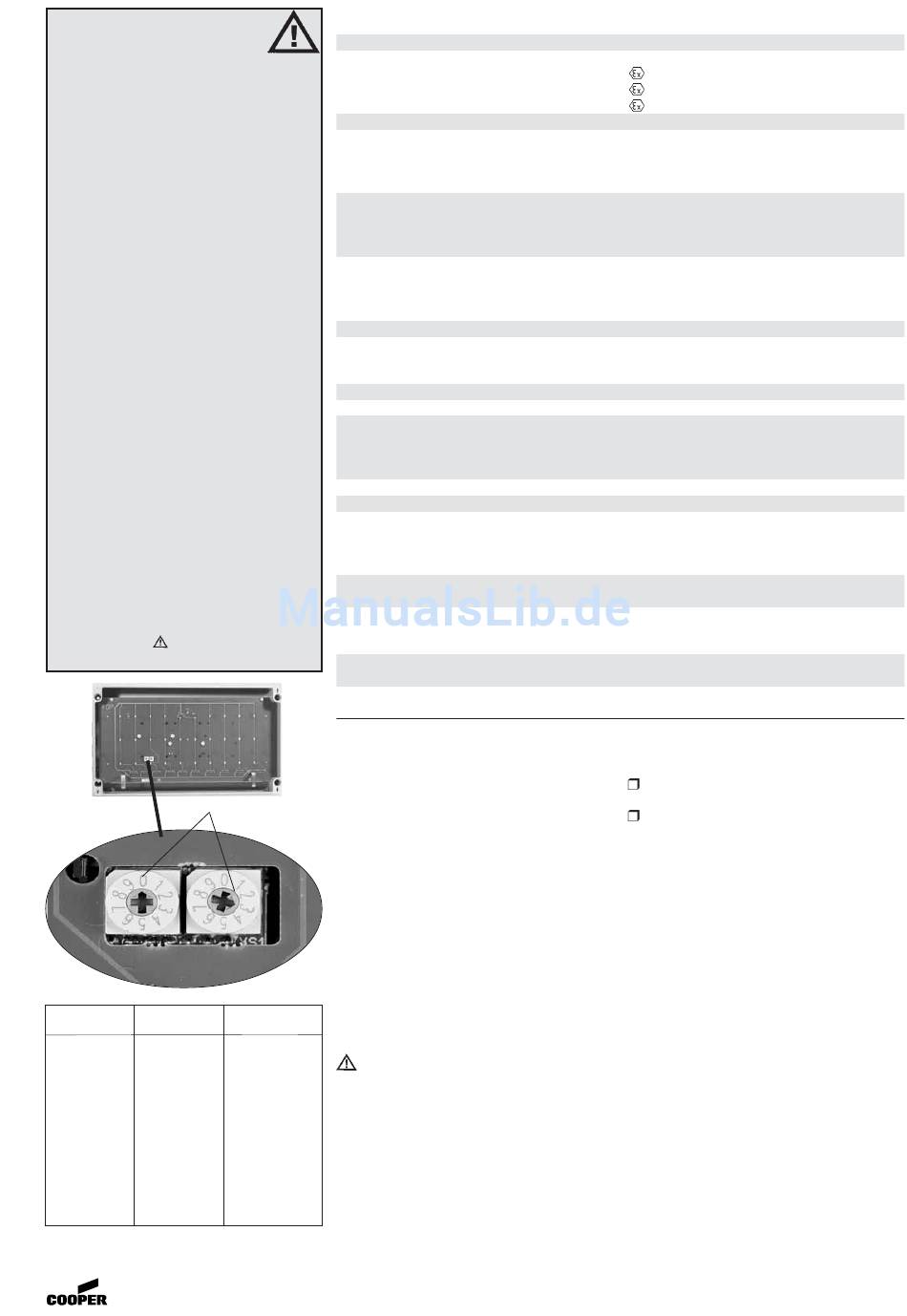

Fig. 6 Adressage
Crouse-Hinds
2.
Caractéristiques techniques
• A TEX Certificat de Conformité:
Marquage selon 94/9/CE et directive:
EN 60079-0:
IECE X Certificat de Conformité:
Marquage selon:
IEC 60079-0:
Gamme des tensions CA:
Ex-Lite 24 V
Ex-Lite
Ex-Lite CG-S
Gamme des tensions CC:
Ex-Lite 24 V
Ex Lite
Ex Lite CG-S
Gamme des fréquences:
Courant nom.
110 V AC/DC:
220 V AC/DC:
Classe d'isolation selon CEI/EN 60598:
Indice de protection selon CEI/EN 60529:
Température ambiante:
(Dáutres températures sont possibles avec des modèles spéciaux.)
Température de stockage dans
l'emballage original:
Poids:
Capacité de serrage des bornes,
Entrée de câble Ex-e:
fils de métal:
Couple d' essai pour
l'entrée de câble Ex-e M25x1,5:
Couple d' essai pour la
vis de pression:
Couple d' essai pour la
carreau de pictogramme:
* Tolerances admissible selon CEI/EN 60079-0
3.
Conformité avec les normes
Ce luminaire convient à l'utilisation dans les
zones 1, 2, 21 et 22 d'une atmosphère
explosive selon CEI 60079-10-1 et -2.
Il a été conçu, construit et testé selon l'état
actuel de la technique et selon
EN ISO 9001: 2008 et
IEC/CEI 80079-34:2011.
«Compatibilité ectromagnétique»
(2004/108/CEE).
Ce luminaire sont conformes aux normes
reprises dans la déclaration de conformité,
jointe séparément.
Adresse de
luminaire
4.
Installation Ex-Lite
aucune
surveillance
Lors de l'installation et de
1
l'exploitation des appareils électriques
2
pour atmosphère explosive, les
...
règlements nationaux ainsi que les règles
10
de la technique généralement reconnues
11
...
doivent être respectés!
...
Le transport et le stockage ne sont permis
20
que dans l'emballage original et dans la
pas possible
position spécifiée!
pas possible
BVS 09 ATEX E 048
ta
+ 40 °C:
max
ta
+ 50 °C:
max
IECE X BVS 13.0016
ta
+ 40 °C:
Ex e ib mb IIC T6 Gb
max
ta
+ 50 °C:
Ex e ib mb IIC T5 Gb
max
Ex tb IIIC T80°C Db IP66
non permis
110 - 277* V
220 V - 254 V*
12 - 24 V DC -15%/+ 20%
110 V - 250 V*
195 V - 250 V*
50/60 Hz
0,05 A
0,025 A
I
IP 66
-20°C à +40°C/+50°C
-40°C à +80°C
env. 6,2 kg
2 x par borne:
M25x1,5 pour câbles
d'un modèle standard
d'un Ø de 8 à 17 mm
M20x1,5
5 Nm
3,5 Nm
(pour étancher le câble ou le bouchon de fermeture)
1,4 Nm
4.1
4.2
Le panneau doit être correctement fixé à
l'aide des quatre pattes de fixation avec des
vis appropriées (vis Ø maximum 5 mm, fig. 1)
sur un support solide.
4.3
Après ouverture du couvercle, desserrez les
quatre vis de fixation de la carte à LED (fig.1).
Baisser le conseil d'administration LED-
imprimé (fig.2).
La carte à LED comporte une sécurité
antichute.
Faites passer le câble d'alimentation secteur
dans le passe-câble marqué M 25x1,5.
Utilisez pour les câbles de 8 à 12 mm les
deux inserts d'étanchéité, pour les câbles de
13 à 17 mm seulement l'insert d'étanchéité
extérieur.
Veillez à l'assise correcte des inserts
d'étanchéité restants dans l'assemblage
vissé.
Cooper Crouse-Hinds GmbH
II 2 G Ex e ib mb IIC T6 Gb
II 2 G Ex e ib mb IIC T5 Gb
II 2 D Ex tb IIIC T80°C Db IP66
2,5 mm²
Ouverture et fermeture
du panneau:
Desserrez les quatre vis du couvercle
(empreinte cruciforme)
Enlevez le couvercle. Posez le couvercle
sur une surface propre et lisse afin de ne
pas rayer la sérigraphie du couvercle!
Montage du panneau
Raccordement au secteur:
7 7 7 7 7
