1.
Sicherheitshinweise:
Zielgruppe:
Elektrofachkräfte und unterwiesene
Personen nach EN/IEC 60079-14.
Die Leuchte darf nicht in den Zone 0
und 20 eingesetzt werden!
Die auf der Leuchte angegebenen
technischen Daten sind zu beachten!
❒ Die Anforderungen der EN 60079-31
u.a. in Bezug auf übermäßige Staub-
ablagerungen und Temperatur, sind
vom Anwender zu beachten
Umbauten oder Veränderungen an
der Leuchte sind nicht zulässig!
Die Leuchte ist bestimmungsgemäß in
unbeschädigtem und einwandfreiem
Zustand zu betreiben!
Als Ersatz dürfen nur Originalteile von
Cooper Crouse-Hinds (CCH)/CEAG
verwendet werden!
Reparaturen, die den Explosions-
schutz betreffen, dürfen nur von CCH/
CEAG oder einer qualifizierten
„Elektrofachkraft" durchgeführt
werden!
Die nationalen Unfallverhütungs- und
Sicherheitsvorschriften und die nachfol-
genden Sicherheitshinweise, die in
dieser Betriebsanleitung mit einem (
gekennzeichnet sind, beachten!
Pfeil
1
2
Adressschalter 1
Adressschalter 2 Leuchtenadresse
0
0
0
1
0
2
...
...
1
0
1
1
...
...
...
...
2
0
2
1
...
...
9
9

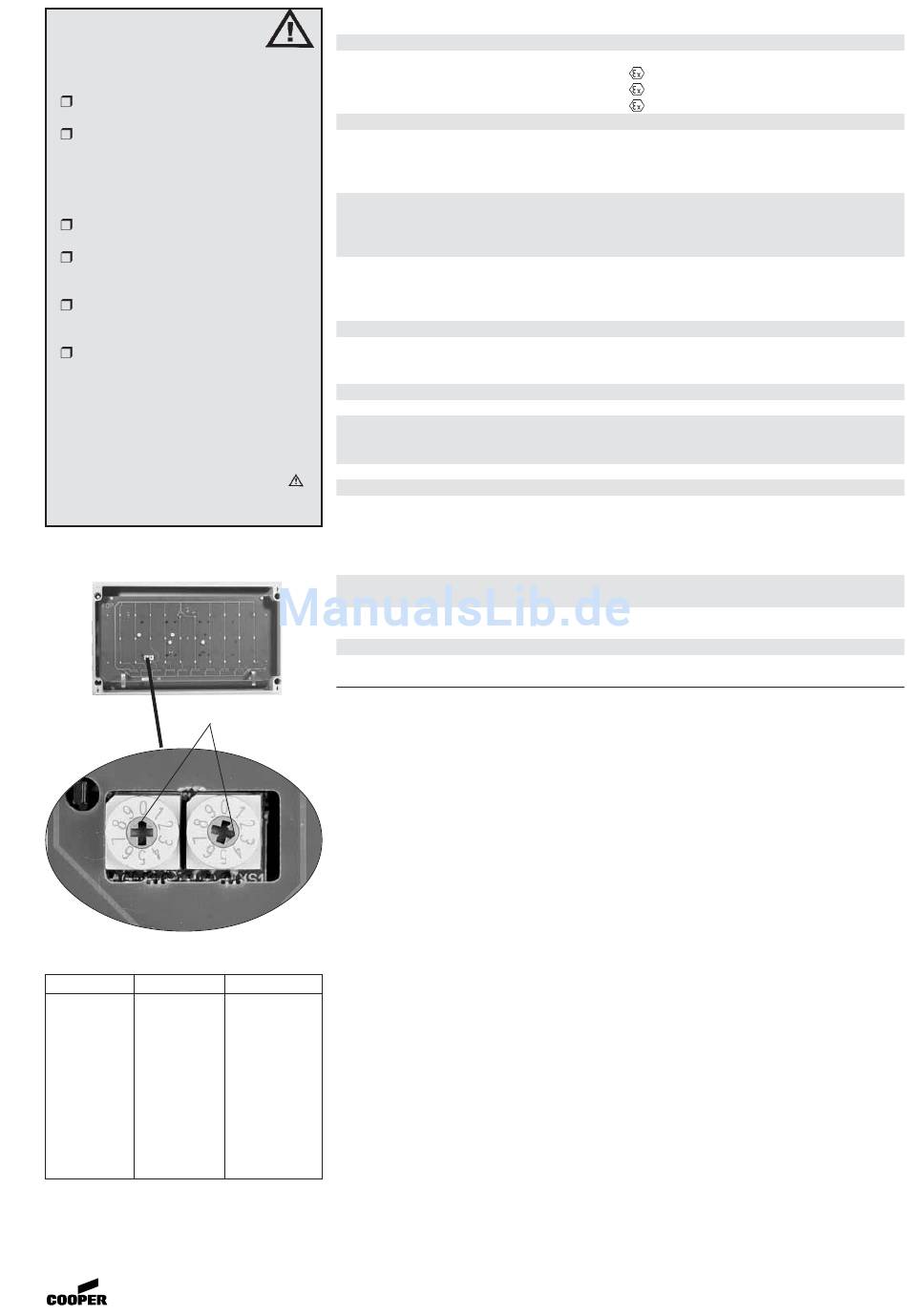

Bild 6 Adresssierung Ex-Lite CG-S
Crouse-Hinds
2.
Technische Daten
ATEX EG-Baumusterprüfbescheinigung:
Gerätekennzeichnung gemäß Richtlinie 94/9/EG und Norm:
EN 60079-0:
IECEX Konformitätsbescheinigung:
Gerätekenzeichnung nach
IEC 60079-0:
Bemessungsspannung AC
Ex-Lite 24 V
Ex-Lite
Ex-Lite CG-S
Bemessungsspannung DC
Ex-Lite 24 V
Ex Lite
Ex Lite CG-S
Bemessungsfrequenz:
Bemessungsstrom
110 V AC/DC:
220 V AC/DC:
Schutzklasse nach EN/IEC 60598:
Schutzart nach EN/IEC 60529:
zulässige Umgebungstemperatur:
(Abweichende Temperaturen sind bei Sonderversionen möglich)
Lagertemperatur in Originalverpackung:
Gewicht mit Batterie:
)
Klemmvermögen Anschlussklemme:
Ex e-Kabel- und Leitungseinführung
Standardausführung:
Metallausführung:
Drehmoment für Ex e Kabel- und
Leitungseinführung M25x1,5:
Drehmoment für Druckschraube:
Drehmoment Scheibenbefestigung:
* zulässige Toleranzen gemäß EN/IEC 60079-0
3.
Normenkonformität
Diese Leuchte ist zum Einsatz in explosions-
gefährdeten Bereichen der Zone 1,2, 21 und
22 gemäß EN/IEC 60079-10-1 und
EN/IEC 60079-10-2 geeignet.
Sie wurde entsprechend dem Stand der
Technik und gemäß
DIN EN ISO 9001:2008 und
EN ISO/IEC 80079-34
entwickelt, gefertigt und geprüft.
Weitere Anforderungen wie die Richtlinie
"Elektromagnetische Verträglichkeit "
(2004/108/EG) werden von der Leuchte
erfüllt.
Die Leuchte entspricht den aufgeführten
Normen, in der separat beigelegten
Überwachung aus
Konformitätserklärung.
1
2
4.
Installation Ex-Lite...
...
10
Die für das Errichten und Betreiben von
11
explosionsgeschützten elektrischen
...
Betriebsmitteln geltenden Sicherheitsvor-
...
schriften sowie die allgemein anerkann-
20
ten Regeln der Technik sind einzuhalten!
nicht zulässig
Transport und Lagerung der Leuchte ist
...
nur in Originalverpackung zulässig!
nicht zulässig
BVS 09 ATEX E 048
ta
+ 40 °C:
max
ta
+ 50 °C:
max
IECEX BVS 13.0016
ta
+ 40 °C:
Ex e ib mb IIC T6 Gb
max
ta
+ 50 °C:
Ex e ib mb IIC T5 Gb
max
Ex tb IIIC T80°C Db IP66
nicht zulässig
110 - 277* V
220 V - 254 V*
12 - 24 V DC -15%/+ 20%
110 V - 250 V*
195 V - 250 V*
50 - 60 Hz
0,05 A
0,025 A
I
IP 66
-20°C bis +40°C/+50°C
-40°C bis +80°C
ca. 6,2 kg
2x je Klemme:
M25x1,5 für Leitungen
Ø 8 bis 17 mm,
M25x1,5 Gewindeverschluss
M20x1,5 Gewinde
5 Nm
3,5 Nm
(für Abdichtung Leitung oder Verschluss-Stopfen)
1,4 Nm
4.1
❒ Lösen sie die vier Deckelschrauben
❒ Entfernen Sie den Abdeckrahmen mit
4.2
Die Leuchte ist an den vier Befestigungs-
laschen mit geeigneten Befestigungs-
schrauben (Schraube ´
Ø max. 5 mm, Bild 1) sicher auf tragfähigem
Untergrund anzuschrauben.
4.3
Nach Öffnen der Haube sind die zwei
Befestigungsschrauben der LED-Leiterkarte
zu lösen (Bild 1). Die Leiterkarte herunterklap-
pen (Bild 2).
Führen Sie die Netzzuleitung durch die
bescheinigte Leitungseinführung M25x1,5 ein.
Verwenden Sie für Leitungen von 8 bis 12 mm
beide Dichtungseinsätze, von 13 bis 17 mm
nur den äußeren Dichtungseinsatz.
Achten Sie auf korrekten Sitz des verbleiben-
den Dichtungseinsatzes in der Verschrau-
bung.
Cooper Crouse-Hinds GmbH
II 2 G Ex e ib mb IIC T6 Gb
II 2 G Ex e ib mb IIC T5 Gb
II 2 D Ex tb IIIC T80°C Db IP66
2,5 mm²
Öffnen und Schließen der
Leuchte
(Kreuzschlitz)
Scheibe.
Montage der Leuchte
Netzanschluss
3 3 3 3 3
