Ausgang "Vergleichen"
In der Ausgangsfunktion "Vergleichen" bleibt der DC-Ausgang bzw. Relay-Ausgang
zwischen Erreichen und Verlassen des Voraktivierungswertes bzw. Vorwahlwertes
aktiviert. Die Abschaltung nach Unterschreiten des jeweiligen Wertes erfolgt automa-
tisch.
Wird bei aktivierten DC-Ausgang bzw. Relay-Ausgang die Reset-Taste betätigt, wird
für die Dauer des Resets der jeweilige Ausgang deaktiviert. Hat der Meßwert den Vor-
aktivierungswert bzw. Vorwahlwert während dieser Zeit nicht unterschritten, wird
nach dem Lösen der Reset-Taste der DC-Ausgang bzw. Relay-Ausgang wieder akti-
viert.
Preset value
Preactivation
Reset
OFF
DC output
OFF
Relay output
OFF
= "Preactivation" (value can be set in the configuration mode)

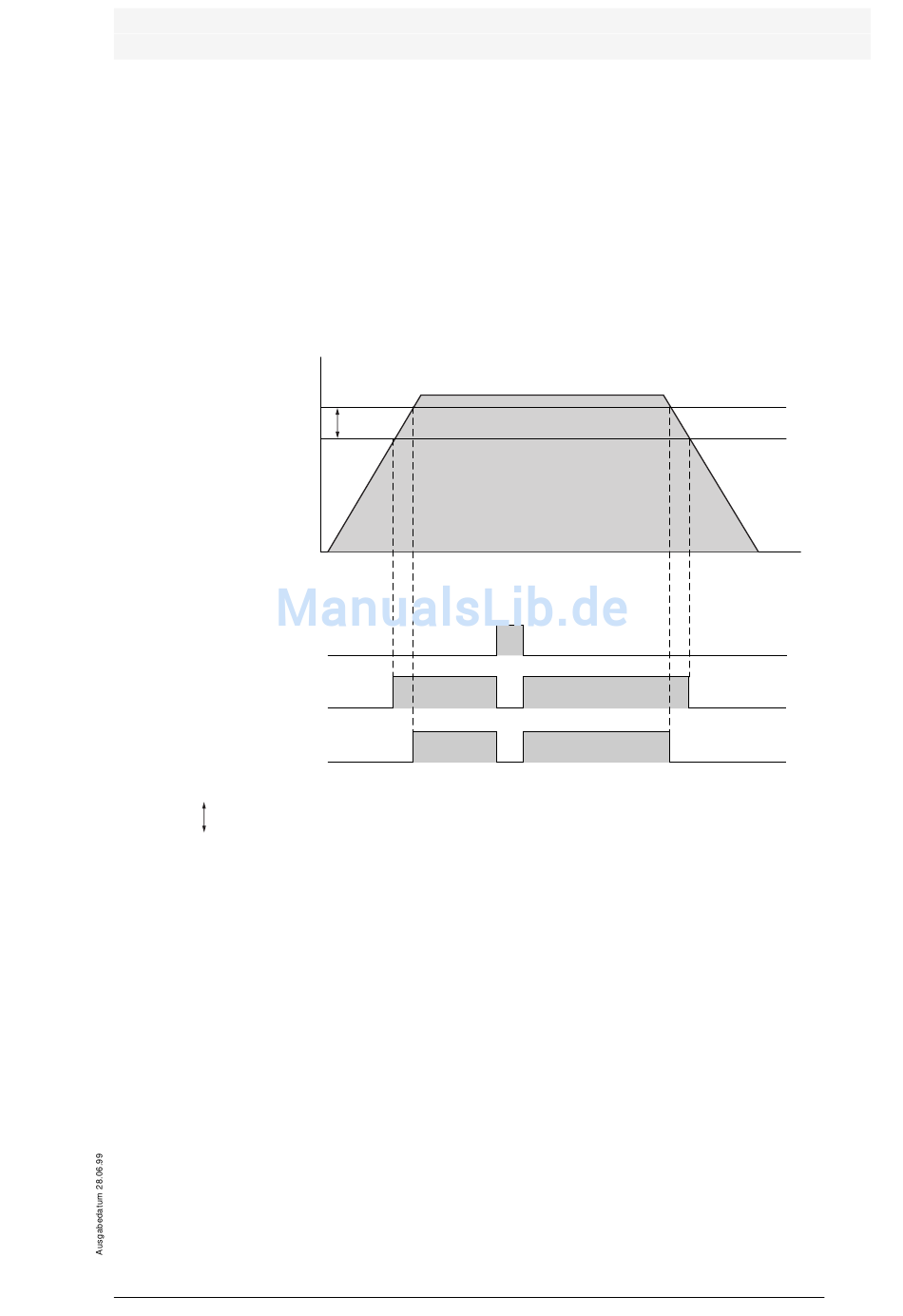

Bild 7.2:
Signalverlauf "Vergleichen"
7.2.3 Dezimalpunkt
Die Stelle des Dezimalpunktes ist zwischen "0." und "0.00000" frei wählbar.
Insbesondere bei eingestellten Skalierungsfaktors ist zu beachten, daß kein Auf- bzw.
Abrunden durchgeführt wird, sondern die restlichen Dezimalstellen des Anzeigewer-
tes lediglich abgeschnitten werden.
7.2.4 Voraktivierung
Der eingegebene Wert ist ein Relativwert. So ist z.B. bei Vorwahlwert "200" und Vor-
aktivierungswert "10" der DC-Ausgang nach Erreichen des Drehzahlwertes 190 aktiv.
Einstellbar sind hier Werte zwischen 0.00001 und 999999. Diese Werte sind aber von
dem gesetzten Dezimalpunkt abhängig (siehe Kapitel 7.2.3).
