Analogausgang
(nur Schnittstellenversionen)
Analogausgang über Kabel
AK 323 mit Schreiber
verbinden.
Die Ausgabe wird automatisch
auf Schreiberausgabe
umgeschaltet.
Belegung:
1 frei
2 Steckercodierung
3 Masse
4 Analogausgang
Verbinden von 2 und 3
aktiviert die Analogausgabe.
Meßbereich/ Meas. range
0.000 ... 1.999 µS/cm
0.00 ... 19.99 µS/cm
0.0 ... 199.9 µS/cm
0 ... 1999
0.00 ... 19.99 mS/cm
0.0 ... 199.9 mS/cm
0 ... 500
0 ... 70.0
0 ... 1999
Auflösung:
1 mV entspricht jeweiliger Auflösung des
gewählten Meßbereichs.
Bei angeschlossenem Schreiberkabel
AK 323 wird die automatische Abschaltung
blockiert.
Analogausgang
Analog output
TDS
TDS
TDS
µS/cm TDS
TDS
TDS
mS/cm TDS
Sall
mg/l TDS
Analog output
(Interface versions only)
Connect analog output to
recorder with cable AK 323.
The output is automatically
switched over to recorder output.
Connections:
1 free
2 plug codification
3 ground
4 analog output
Connection of 2 and 3 activates
analog output.

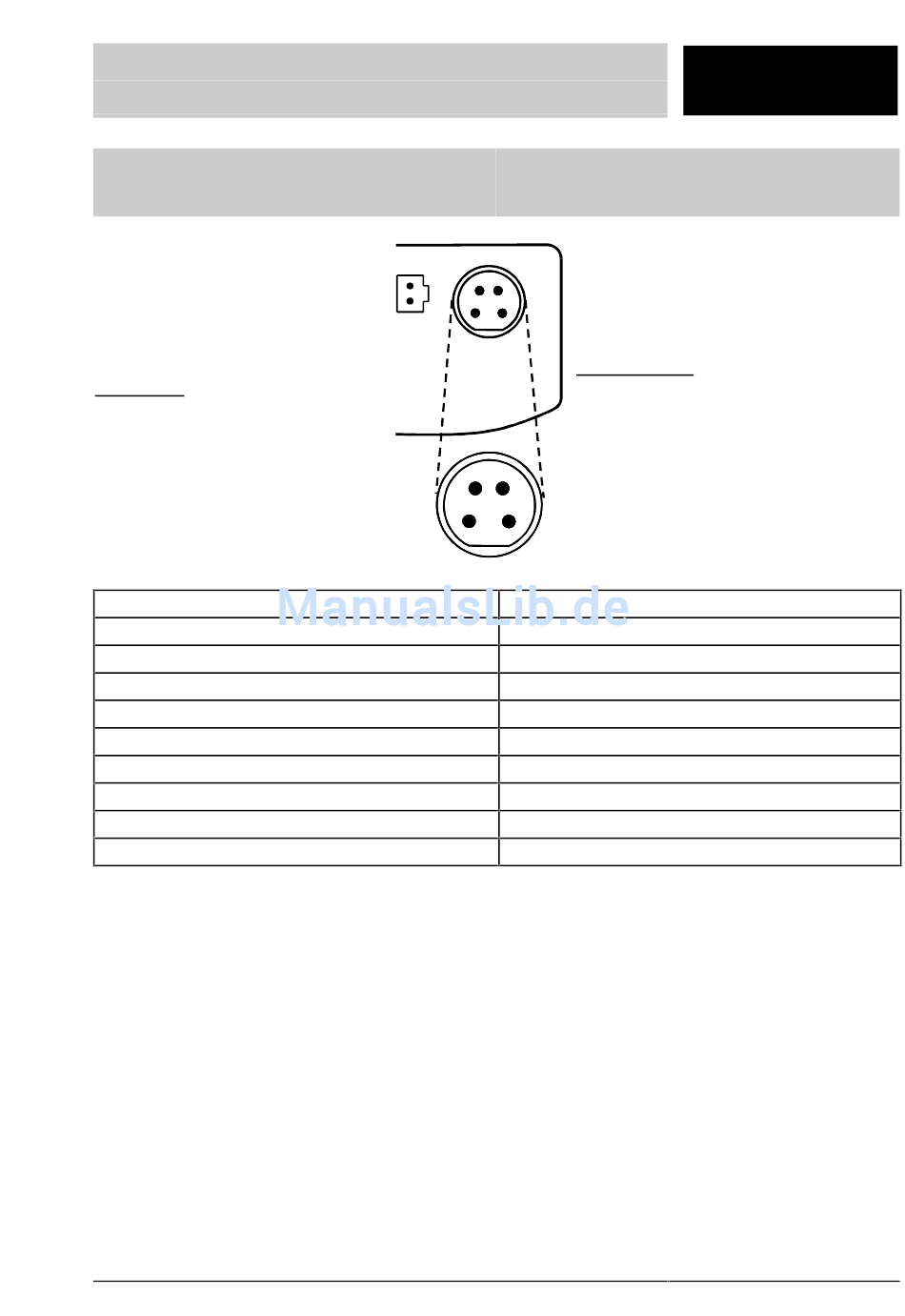

1 2
4 3
Ausgangsspannung/ Output voltage
0 ... 1999 mV
0 ... 1999 mV
0 ... 1999 mV
0 ... 1999 mV
0 ... 1999 mV
0 ... 1999 mV
0 ... 500 mV
0 ... 700 mV
0 ... 1999 mV
Resolution:
1 mV corresponds to the specific
resolution of the meas. range.
If the recorder cable AK 323 is connected
the automatic switch-off is blocked.
LF 330
LF 340
