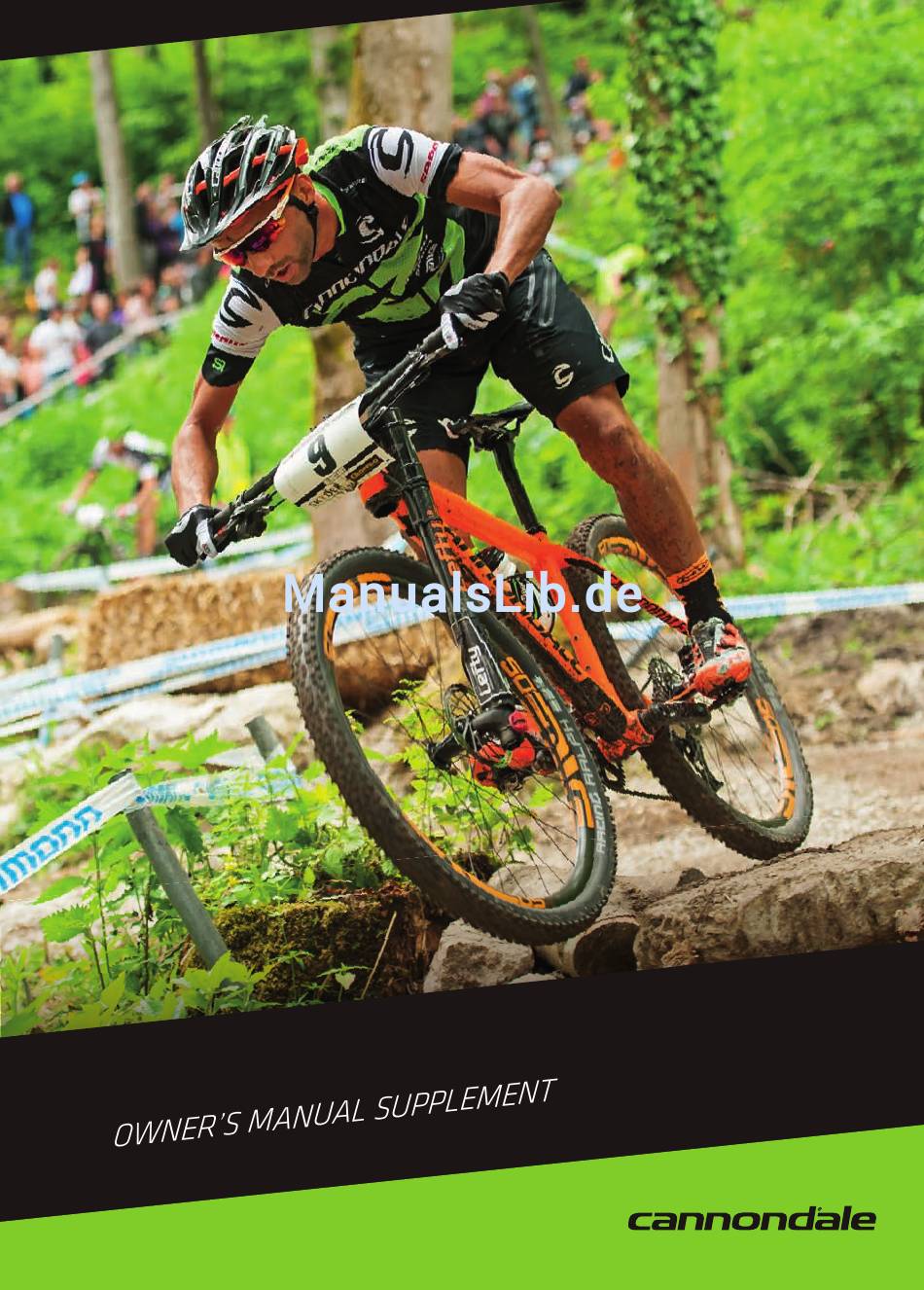

- Seite 1 1 3 3 0 9 5 2 0 1 6 L E F T Y...
-
Seite 2: Inhaltsverzeichnis
133095 (09/15) Über diese Beilage: Inhalt Die Beilagen zur Betriebsanleitung von Cannondale geben Ihnen wichtige SICHerHeITSINformATIoNeN ......2 Sicherheits-, Wartungs- und technische Hinweise für einzelne Modelle. Sie stellen allerdings keinen Ersatz für die Betriebsanleitung Verwendung der Gabel ..........2 Ihres Fahrrads von Cannondale dar. -
Seite 3: Sicherheitsinformationen
VERSTEHEN SIE IHR BIKE UND SEINE Bitte lesen Sie den Abschnitt SICHERHEITSPRÜFUNG in TEIL II, BESTIMMUNGSGEMÄSSE VERWENDUNG. Abschnitt D Ihrer Betriebsanleitung von Cannondale. Fahren Sie EINE FALSCHE NUTZUNG IHRER LEFTY IST nicht, wenn Ihre LEFTy beschädigt ist. Wenden Sie sich an Ihren GEFÄHRLICH. -
Seite 4: Ausbau / Änderung
Vorderrad vom Wellenende gleiten. Befolgen Sie die Anweisungen des Herstellers, wenn Sie die Bremszange an die Bremsnaben der Welle montieren. Nehmen Sie keinerlei Änderungen an der Gabel vor. BITTeN SIe IHreN CANNoNdAle-HÄNdler Um HIlfe, WeNN SIe KomPATIBle VorderrAdBremSSYSTeme INSTAllIereN. -
Seite 5: Cannondale-Herstellergarantie
Sie diese Teile professionell ersetzen oder erneuern lassen, wenn Sie die Gabel benutzen und sie verschleißen. Garantieansprüche Gabel Damit Garantieansprüche geltend gemacht werden können, muss das Rad bzw. die Gabel zu einem Cannondale- Vertragshändler auf dem Kontinent, auf dem das Rad bzw. die Gabel gekauft wurde, gebracht werden. Das Rad bzw. die Gabel muss zusammengebaut sein. -
Seite 6: Wartung
Center PlAN ProfeSSIoNeller GABel-SerVICe JÄHrlICH (minimum) Jedes Jahr oder wenn sich Probleme andeuten müssen Sie Ihre LEFTY durch einen Cannondale-Vertrags-händler oder ein für Headshok autorisiertes Servicezentrum warten lassen. Der Ausbau und die Inspektion durch einen Experten für Dämpfer ist nötig, um die internen und externen Teile zu beurteilen und Verschleiß oder Beschädigungen zu erkennen. -
Seite 7: Reinigung
Bremsadapterbefestingungsschrauben 242 (blue) Bremsadapter Anwendung Nutzen Sie die unten aufgeführte Tabelle, um den richtigen Lefty Bremsadapter für Ihr Modell zu bestimmen. Bremsadpater Kits (fett kursiv) können Sie über Ihrem authorisierten Cannondale Händler beziehen. WHEEL HUB * MINIMUM “LEFTY 50” “LEFTY 60”... -
Seite 8: Rahmenanschlag
Die Verwendung des falschen Anschlags oder eine falsche Platzierung des Anschlags kann zu einer Beschädigung des Rahmens führen. Bitten Sie Ihren Cannondale-Händler um Hilfe. ERSATZ: Überprüfen Sie den Stossdämpfer bei Ihrem 100 Std. Service. Falls Risse sichtbar sind, muss er durch einen neuen Stossdämpfer ersetzt werden. -
Seite 9: Bremsleitungsführung
Bremsleitungsführung Folgendes ist bei der Verlegung der Bremsleitung zu beachten: Verwenden Sie Schutzfolie in den Bereichen, wo das Leitung in Kontakt mit der Lefty kommt (Outer Tube, Gabelbrücke). Ständiger Kontakt kann zu schweren Schäden führen. 2. Befestigen Sie die Bremsleitung senkrecht durch Führungen (s.Abb.) Damit stellen Sie eine geschmei- dige Bremsleitungsführung während des Fahrens 0.5 Nm... -
Seite 10: Manuelles Nadellager Rücksetzen
133095 (09/15) Manuelles Nadellager Rücksetzen HINWEIS Für folgende Wartungen darf die Gabel nicht geöffnet/zerlegt werden. Alle 50 Stunden. 1. Legen Sie Ihr Fahrrad auf den Boden. 2. Decken Sie den Bremsrotor mit einem sauberen Tuch ab. Nehmen Sie die Schrader-Ventilkappe ab und halten Sie das Ventil fest, um die Luft komplett abzulassen. -
Seite 11: Lefty Identification
TeCHNISCHe INformATIoNeN Zugstufeverstellung Luftdruckverstellung Obere Gabelbrücke Auβenrohr Rahmenanschlag Klemmbolzen 9 N-m Untere Gabelbrücke Loctite 242 Gabelschaft (blue) Headtube Bearing Headset Bearing Seal Obere Bremskabelführung Untere Bremskabelführung “Warning” Aufkleber Untere Überwurfmutter O-Ring Negativfederweg Innenrohr Innenrohrblende Bremsatteladapter Bremsatteladapterschraube Zusammenbau LEFTy Vorderradnarbe Narbebolzen Seriennummer Zentrierachse LEFTy-Radnarbe 15 N-m... -
Seite 12: Rad/Nab
133095 (09/15) Rad ausbauen 1. Wenn nötig, lösen Sie die Bremsleitungshalterung am Lefty Guard, sodass sich der Bressattel frei bewegen lässt. Dies vereinfacht die Montage des Bremssattels und Bemssatteladapters. 2. Siehe Abb. 2. Lösen Sie die 5 mm Inbusschrauben des Bremssatteladapters so weit, dass Sie den Adapter mit Bremssattel nach oben schieben können. -
Seite 13: Rad Einbauen
Rad Montage Wischen Sie die Welle mit einem trockenen Tuch ab. Tragen Sie hochwertiges Fahrradfett auf die Lagerinnenseite in der Nabe auf. ACHTUNG! VERUNREINIGEN SIE DIE BREMSZANGE, DIE BREMSBELÄGE ODER DEN ROTOR NICHT MIT FETT. Schieben Sie das Rad genau auf die Welle. Drehen Sie den Achsbolzen im Uhrzeigersinn, damit die Wellengewinde greifen. -
Seite 14: Externe Einstellung
133095 (09/15) eXTerNe eINSTellUNG Push Button Rebound - PBR Den PBR Kontrollknopf finden Sie oben auf der LEFTY . Dieser kann wie folgt bedient werden : Abfahrt/ Descend Im Descend Modus ist der LEFTy Federweg aktiv, d.h. er absorbiert Unebenheiten im Gelände. In diesem Modus ist das Zugstufenstellrad (1) unten. -
Seite 15: Xloc W/Rebound - Xlr
XLOC w/Rebound - (XLR) Das XLR System ist mit dem RockShox XLoc (2) ausgestattet, um zwischen Descend und Climb Modus zu wechseln. Das Zugstufenstellrad ist oben auf der Gabel zu finden. Abfahrt/Descend Im Descend Modus ist der LEFTy Federweg aktiv, d.h. er absorbiert Unebenheiten im Gelände. -
Seite 16: Empfohlener Luftdruck
133095 (09/15) Empfohlener Luftdruck Vor dem Fahren überprüfen Sie den Luftdruck der LEFTy mit der Luftdruckpumpe. Stellen Sie anfangs den Luftdruck nach Ihrem Gewicht einschliesslich Ihrem Gepäck ein, siehe Tabelle. Passen Sie danach den Luftdruck nach den emphohlenen Sag ein. Beim Negativfederweg handelt es sich um den Abstand, den die zusammendrückt, wenn das Fahrrad statisch durch Ihr Körpergewicht in Ihrer Fahrposition belastet ist. -
Seite 17: Negativfederweg Einstellen
Negativfederweg einstellen: Entfernen Sie die Kappe des Schrader-Ventils unten an der LEFTy. Verbinden Sie eine Fahrrad-Dämpferpumpe mit dem Schrader-Ventil (2). Siehe Abbildung 1. Sorgen Sie für den für Ihr Gewicht empfohlenen Ausgangsluftdruck. Schieben Sie den O-Ring für den Negativ-federweg (3) gegen die Lippendichtung (4). - Seite 18 n e r ’s m a n u a a le b ic y c le o w o u r c a n n o n d r e f e r e n c e . le m e n t a n d y t h f o r f u t u r e a d t h is s u p p t io n .
