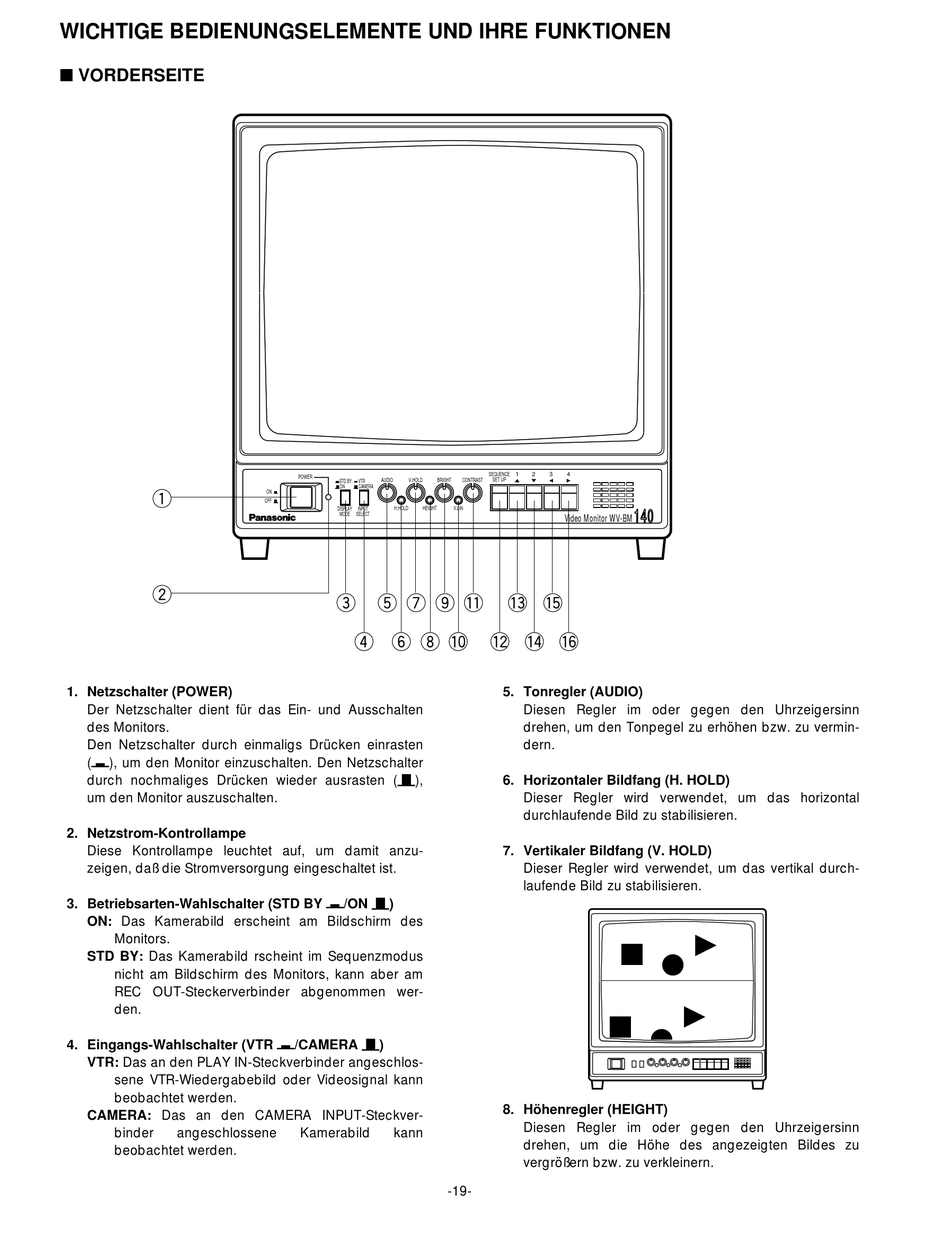

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN
VORDERSEITE
1. Netzschalter (POWER)
Der Netzschalter dient für das Ein- und Ausschalten
des Monitors.
Den Netzschalter durch einmaligs Drücken einrasten
(;), um den Monitor einzuschalten. Den Netzschalter
durch nochmaliges Drücken wieder ausrasten (l),
um den Monitor auszuschalten.
2. Netzstrom-Kontrollampe
Diese Kontrollampe leuchtet auf, um damit anzu-
zeigen, daß die Stromversorgung eingeschaltet ist.
3. Betriebsarten-Wahlschalter (STD BY ;/ON l)
ON: Das Kamerabild erscheint am Bildschirm des
Monitors.
STD BY: Das Kamerabild rscheint im Sequenzmodus
nicht am Bildschirm des Monitors, kann aber am
REC OUT-Steckerverbinder abgenommen wer-
den.
4. Eingangs-Wahlschalter (VTR ;/CAMERA l)
VTR: Das an den PLAY IN-Steckverbinder angeschlos-
sene VTR-Wiedergabebild oder Videosignal kann
beobachtet werden.
CAMERA: Das an den CAMERA INPUT-Steckver-
binder
angeschlossene
beobachtet werden.
POWER
AUDIO
V.HOLD
STD BY
VTR
ON
CAMERA
ON
OFF
H.HOLD
HEIGHT
DISPLAY
INPUT
MODE
SELECT
Kamerabild
kann
SEQUENCE
1
2
3
4
SET UP
BRIGHT
CONTRAST
V.LIN
Video Monitor WV-BM
5. Tonregler (AUDIO)
Diesen Regler im oder gegen den Uhrzeigersinn
drehen, um den Tonpegel zu erhöhen bzw. zu vermin-
dern.
6. Horizontaler Bildfang (H. HOLD)
Dieser Regler wird verwendet, um das horizontal
durchlaufende Bild zu stabilisieren.
7. Vertikaler Bildfang (V. HOLD)
Dieser Regler wird verwendet, um das vertikal durch-
laufende Bild zu stabilisieren.
8. Höhenregler (HEIGHT)
Diesen Regler im oder gegen den Uhrzeigersinn
drehen, um die Höhe des angezeigten Bildes zu
vergrößern bzw. zu verkleinern.
-19-
140
