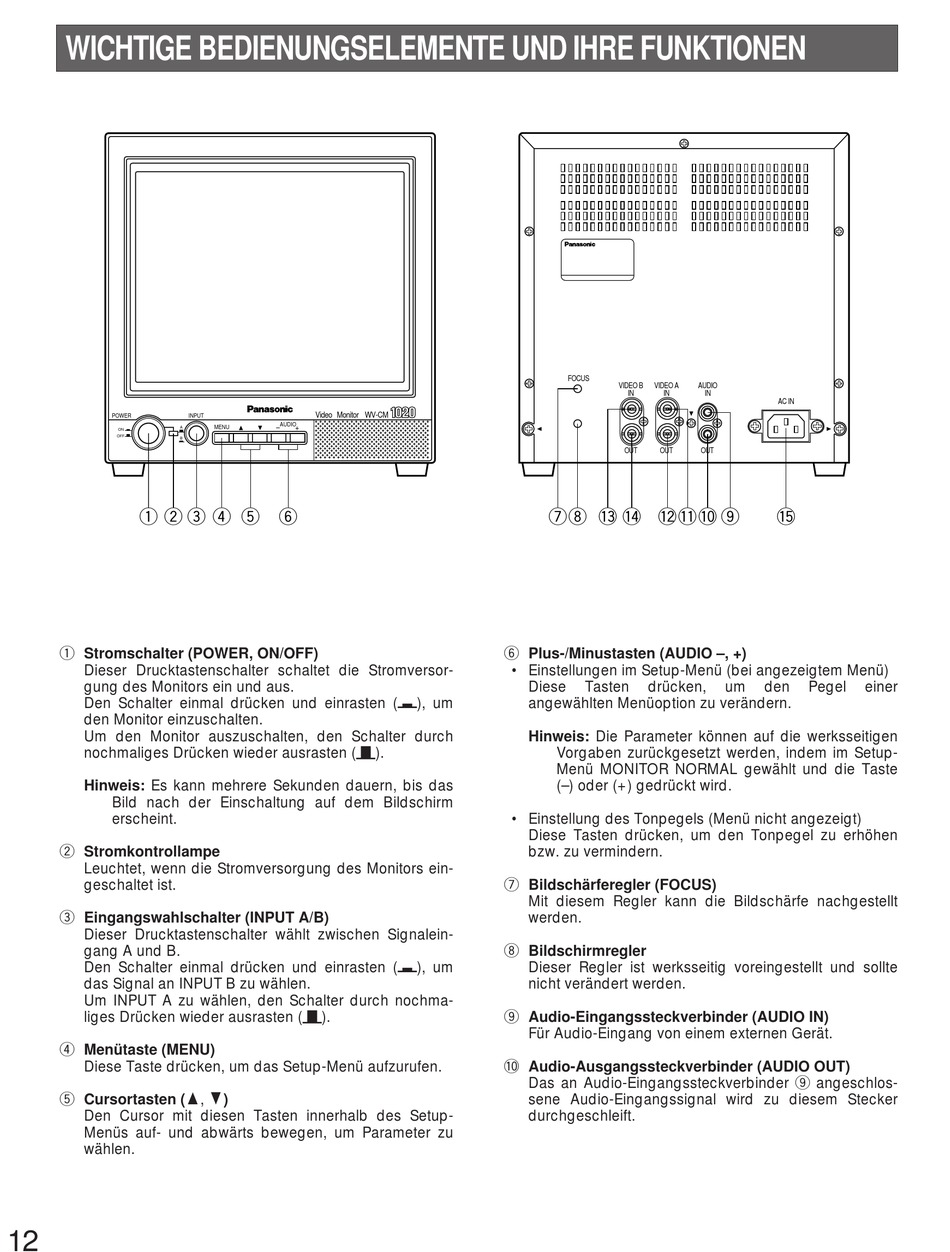

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN
POWER
A
ON
OFF
B
q
w
q Stromschalter (POWER, ON/OFF)
Dieser Drucktastenschalter schaltet die Stromversor-
gung des Monitors ein und aus.
Den Schalter einmal drücken und einrasten (;), um
den Monitor einzuschalten.
Um den Monitor auszuschalten, den Schalter durch
nochmaliges Drücken wieder ausrasten (l).
Hinweis: Es kann mehrere Sekunden dauern, bis das
Bild nach der Einschaltung auf dem Bildschirm
erscheint.
w Stromkontrollampe
Leuchtet, wenn die Stromversorgung des Monitors ein-
geschaltet ist.
e Eingangswahlschalter (INPUT A/B)
Dieser Drucktastenschalter wählt zwischen Signalein-
gang A und B.
Den Schalter einmal drücken und einrasten (;), um
das Signal an INPUT B zu wählen.
Um INPUT A zu wählen, den Schalter durch nochma-
liges Drücken wieder ausrasten (l).
r Menütaste (MENU)
Diese Taste drücken, um das Setup-Menü aufzurufen.
t Cursortasten (D, C)
Den Cursor mit diesen Tasten innerhalb des Setup-
Menüs auf- und abwärts bewegen, um Parameter zu
wählen.
12
Video Monitor WV-CM
INPUT
AUDIO
–
+
MENU
e
r t
y
FOCUS
VIDEO B
VIDEO A
IN
IN
OUT
OUT
u
i
!3 !4
!2
!1
y Plus-/Minustasten (AUDIO –, +)
• Einstellungen im Setup-Menü (bei angezeigtem Menü)
Diese
Tasten
drücken,
angewählten Menüoption zu verändern.
Hinweis: Die Parameter können auf die werksseitigen
Vorgaben zurückgesetzt werden, indem im Setup-
Menü MONITOR NORMAL gewählt und die Taste
(–) oder (+) gedrückt wird.
• Einstellung des Tonpegels (Menü nicht angezeigt)
Diese Tasten drücken, um den Tonpegel zu erhöhen
bzw. zu vermindern.
u Bildschärferegler (FOCUS)
Mit diesem Regler kann die Bildschärfe nachgestellt
werden.
i Bildschirmregler
Dieser Regler ist werksseitig voreingestellt und sollte
nicht verändert werden.
o Audio-Eingangssteckverbinder (AUDIO IN)
Für Audio-Eingang von einem externen Gerät.
!0 Audio-Ausgangssteckverbinder (AUDIO OUT)
Das an Audio-Eingangssteckverbinder o angeschlos-
sene Audio-Eingangssignal wird zu diesem Stecker
durchgeschleift.
AUDIO
IN
AC IN
OUT
!0
o
!5
um
den
Pegel
einer
