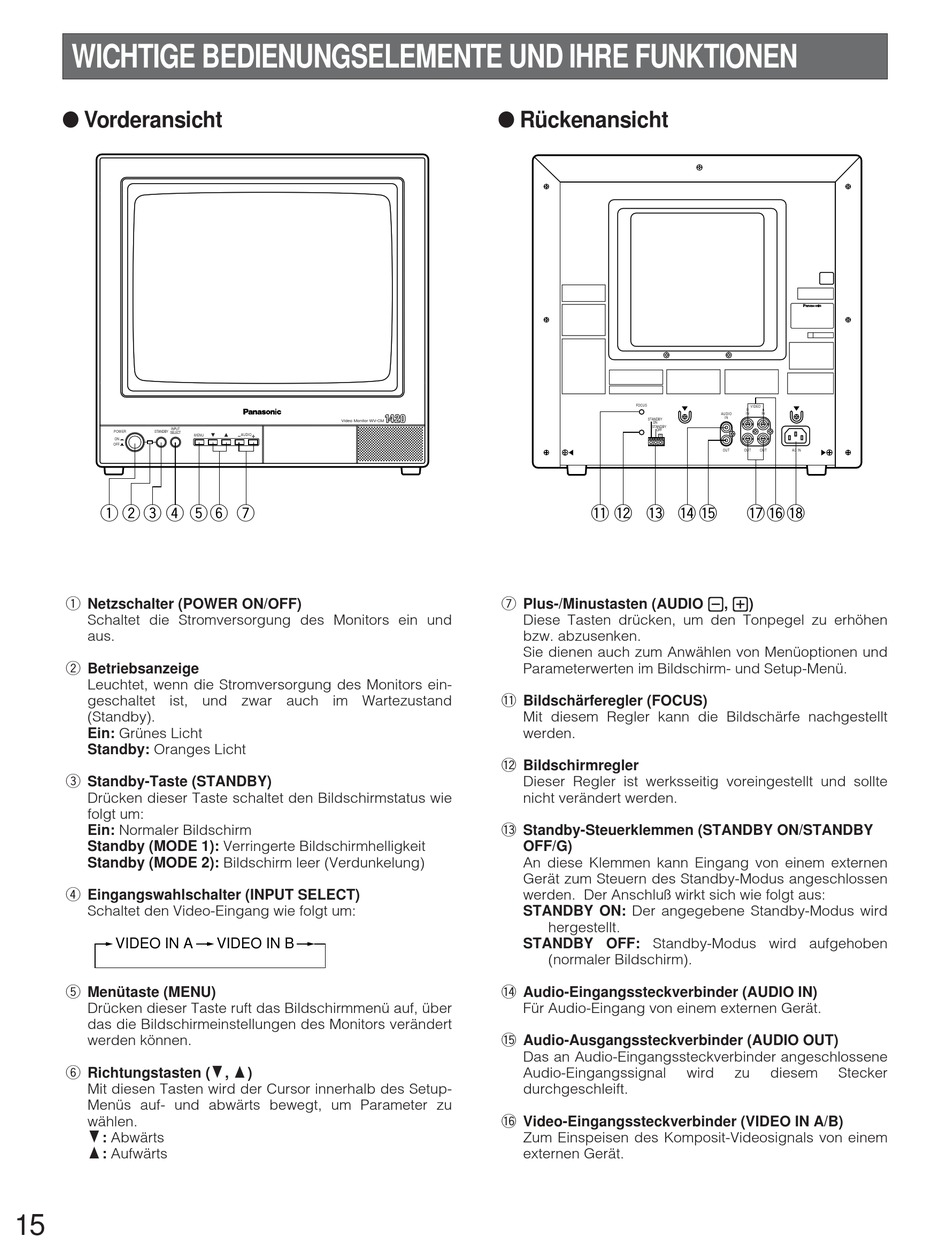

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN
Vorderansicht
INPUT
POWER
STANDBY
SELECT
MENU
ON
OFF
q
w
e r t y u
q Netzschalter (POWER ON/OFF)
Schaltet die Stromversorgung des Monitors ein und
aus.
w Betriebsanzeige
Leuchtet, wenn die Stromversorgung des Monitors ein-
geschaltet ist, und zwar auch im Wartezustand
(Standby).
Ein: Grünes Licht
Standby: Oranges Licht
e Standby-Taste (STANDBY)
Drücken dieser Taste schaltet den Bildschirmstatus wie
folgt um:
Ein: Normaler Bildschirm
Standby (MODE 1): Verringerte Bildschirmhelligkeit
Standby (MODE 2): Bildschirm leer (Verdunkelung)
r Eingangswahlschalter (INPUT SELECT)
Schaltet den Video-Eingang wie folgt um:
VIDEO IN A
t Menütaste (MENU)
Drücken dieser Taste ruft das Bildschirmmenü auf, über
das die Bildschirmeinstellungen des Monitors verändert
werden können.
y Richtungstasten (C, D)
Mit diesen Tasten wird der Cursor innerhalb des Setup-
Menüs auf- und abwärts bewegt, um Parameter zu
wählen.
C: Abwärts
D: Aufwärts
15
Video Monitor WV-CM
AUDIO
VIDEO IN B
Rückenansicht
FOCUS
STANDBY
ON
STANDBY
OFF
G
!1 !2
!3
!4 !5
u Plus-/Minustasten (AUDIO -, +)
Diese Tasten drücken, um den Tonpegel zu erhöhen
bzw. abzusenken.
Sie dienen auch zum Anwählen von Menüoptionen und
Parameterwerten im Bildschirm- und Setup-Menü.
!1 Bildschärferegler (FOCUS)
Mit diesem Regler kann die Bildschärfe nachgestellt
werden.
!2 Bildschirmregler
Dieser Regler ist werksseitig voreingestellt und sollte
nicht verändert werden.
!3 Standby-Steuerklemmen (STANDBY ON/STANDBY
OFF/G)
An diese Klemmen kann Eingang von einem externen
Gerät zum Steuern des Standby-Modus angeschlossen
werden. Der Anschluß wirkt sich wie folgt aus:
STANDBY ON: Der angegebene Standby-Modus wird
hergestellt.
STANDBY OFF: Standby-Modus wird aufgehoben
(normaler Bildschirm).
!4 Audio-Eingangssteckverbinder (AUDIO IN)
Für Audio-Eingang von einem externen Gerät.
!5 Audio-Ausgangssteckverbinder (AUDIO OUT)
Das an Audio-Eingangssteckverbinder angeschlossene
Audio-Eingangssignal
durchgeschleift.
!6 Video-Eingangssteckverbinder (VIDEO IN A/B)
Zum Einspeisen des Komposit-Videosignals von einem
externen Gerät.
VIDEO
B
A
AUDIO
IN
IN
IN
OUT
OUT
OUT
AC IN
!7
!6
!8
wird
zu
diesem
Stecker
