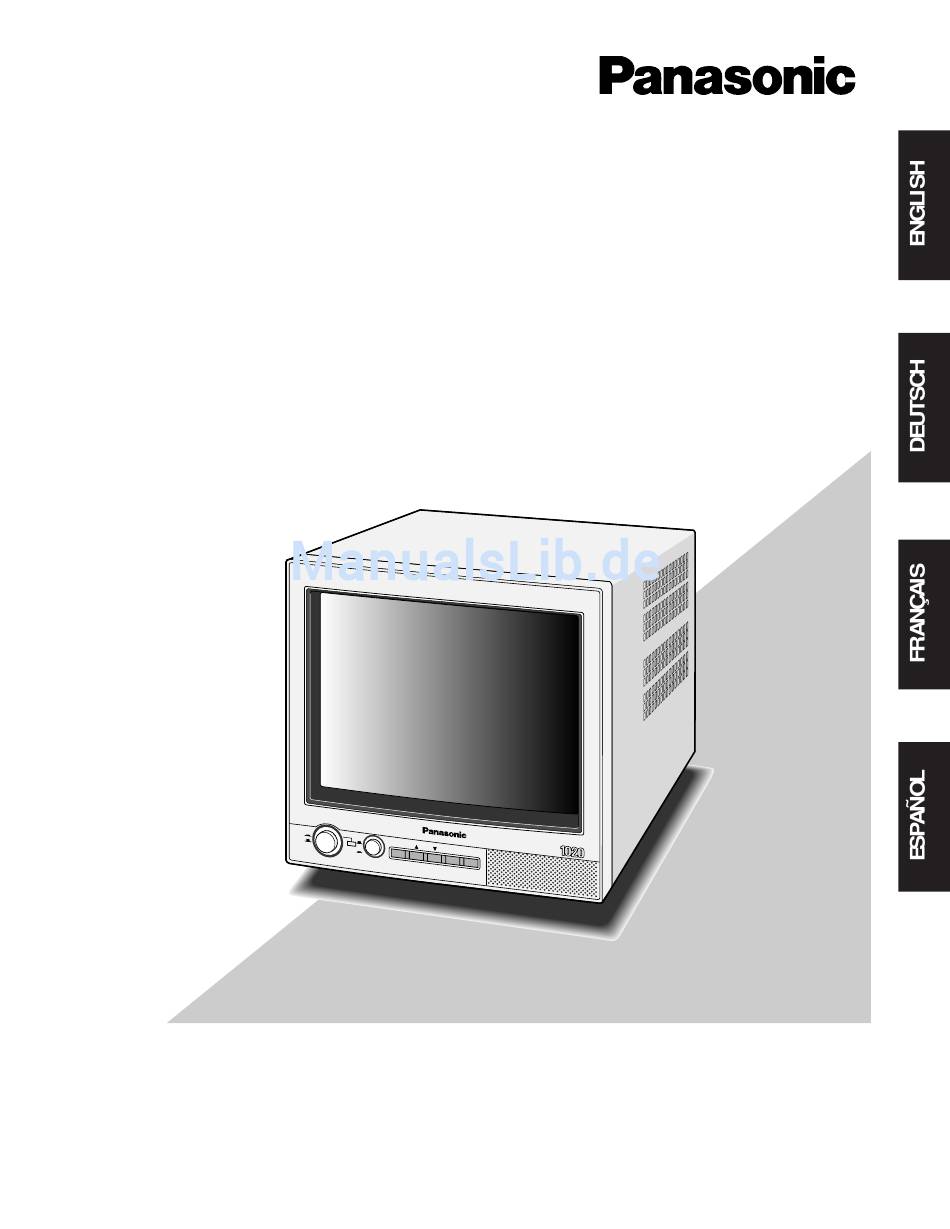

Video Monitor
Operating Instructions
WV-CM1020
Model No.
PO W ER
IN PU T
ON
A
OF F
V id eo M on
M EN U
ito r W V -C
AU DI O
B
–
M
+
Before attempting to connect or operate this product,
please read these instructions carefully and save this manual for future use.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic WV-CM1020

Inhaltszusammenfassung für Panasonic WV-CM1020

  • Seite 1 Video Monitor Operating Instructions WV-CM1020 Model No. PO W ER IN PU T OF F V id eo M on M EN U ito r W V -C AU DI O – Before attempting to connect or operate this product,...
  • Seite 2 DEUTSCHE AUSGABE (GERMAN VERSION) INHALT VORWORT ....................................11 MERKMALE ....................................11 VORSICHTSHINWEISE ................................. 11 WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN ....................12 VERKABELUNG ................................... 13 GESTELLEINBAU ..................................13 SYSTEMANSCHLÜSSE ................................14 BEDIENUNGSVORGÜNGE ................................15 TECHNISCHE DATEN .................................. 16 SONDERZUBEHÖR ..................................16 Die in dieser Bedienungsanleitung aufgeführten Modellnummern weisen keinen Anhang auf.
  • Seite 3 VORWORT Der Videomonitor WV-CM1020 von Panasonic liefert ein scharfes Farbbild sowie Tonausgang. MERKMALE • Tatsächliche Bilddiagonale ca. 223 mm • Durchgeschleifte RCA-Stecker für Audio-Eingang und - Ausgang • Kanal A oder B wählbar für Signalein- und -ausgang • Max. Lautsprecherleistung 0,5 W •...

  • Seite 4: Wichtige Bedienungselemente Und Ihre Funktionen

    WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN FOCUS VIDEO B VIDEO A AUDIO AC IN Video Monitor WV-CM POWER INPUT AUDIO – MENU !3 !4 q Stromschalter (POWER, ON/OFF) y Plus-/Minustasten (AUDIO –, +) Dieser Drucktastenschalter schaltet die Stromversor- • Einstellungen im Setup-Menü (bei angezeigtem Menü) gung des Monitors ein und aus.

  • Seite 5: Verkabelung

    !1 Steckverbinder für Video-Eingang A (VIDEO A IN) !4 Steckverbinder für Video-Ausgang B (VIDEO B Zum Einspeisen eines PAL-Komposit-Signals von ei- OUT) Das an Video-Eingang !3 angeschlossene Video-Ein- nem externen Gerät. gangssignal wird zu diesem Steckerverbinder durch- !2 Steckverbinder für Video-Ausgang A (VIDEO A geschleift und automatisch abgeschlossen.

  • Seite 6: Systemanschlüsse

    SYSTEMANSCHLÜSSE Anschluß eines Monitors Zum überwachen des Wiedergabebildes • Den Video-Eingang A oder B des Monitors mit einem 75-Ohm-Koaxialkabel an den Video-Ausgang des Anschluß der Kameras Videorecorders anschließen. • Zum überwachen des Tons Den Audio-Ausgang des Videorecorders an den Audio- Kamera Eingang des Monitors anschließen.

  • Seite 7: Aufrufen Des Setup-Menüs

    BEDIENUNGSVORGÜNGE Aufrufen des Setup-Menüs 1. Den Stromschalter einmal drücken und einrasten (;), um den Monitor einzuschalten. 2. Die Stromkontrollampe leuchtet. 3. Durch Drücken des Eingangswahlschalters (INPUT A/B) den Eingangskanal wählen. Mit der Taste MENU das unten gezeigte Setup-Menü aufrufen. Das Menü schließt automatisch nach ca. 3 Sekunden, wenn innerhalb dieser Zeit keine Bedienungshandlung erfolgt. HELLIGKEIT KONTRAST SCHAERFE...

  • Seite 8: Technische Daten

    7. Die Einstellungen können auf die Werksvorgaben zurückgesetzt werden, indem der Cursor mit der Taste (D) oder (C) auf MONITOR NORMAL bewegt und die Taste (–) oder (+) gedrückt wird. HELLIGKEIT KONTRAST SCHAERFE FARBE LANG LANGUAGE DEUTSCH MONITOR NORMAL – oder + HELLIGKEIT KONTRAST SCHAERFE...
  • Seite 9 Matsushita Electric Industrial Co., Ltd. Web Site : http://www.panasonic.co.jp/global/ Np0999-2111 V8QA5238CN Printed in Philippines N 19 Gedruckt in den Philippinen Imprimé aux Philippines Impreso en Filipinas 1999 © Matsushita Communication Industrial Co., Ltd. All rights reserved.
