SW 300 met Wartels

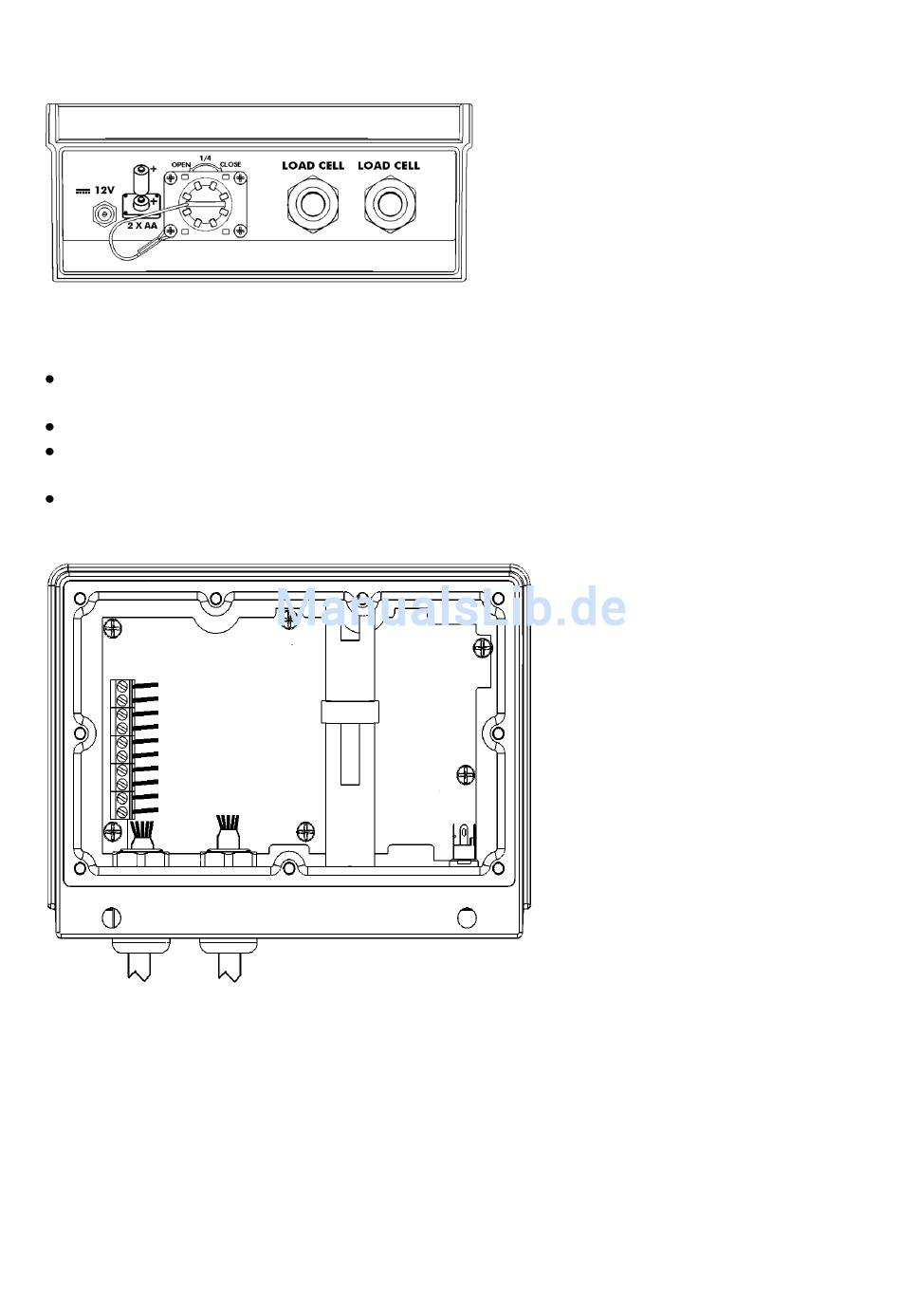

Aansluiting weegstaafkabels op weegindicator
Draai de negen schroeven van de afdekplaat aan de achterkant van de weegindicator
los en verwijder de plaat.
Voer de weegstaafkabels door de wartels.
Sluit de twee weegstaafkabels op de twee aansluitblokken aan, zoals aangegeven in
de onderstaande afbeelding.
Plaats de afdekplaat op de weegindicator en schroef deze met de negen schroeven
weer vast.
Wit
Groen
Rood
Zwart
Afgeschermd
Wit
Groen
Rood
Zwart
Afgeschermd
