WA200 W/Kabelverschraubungen

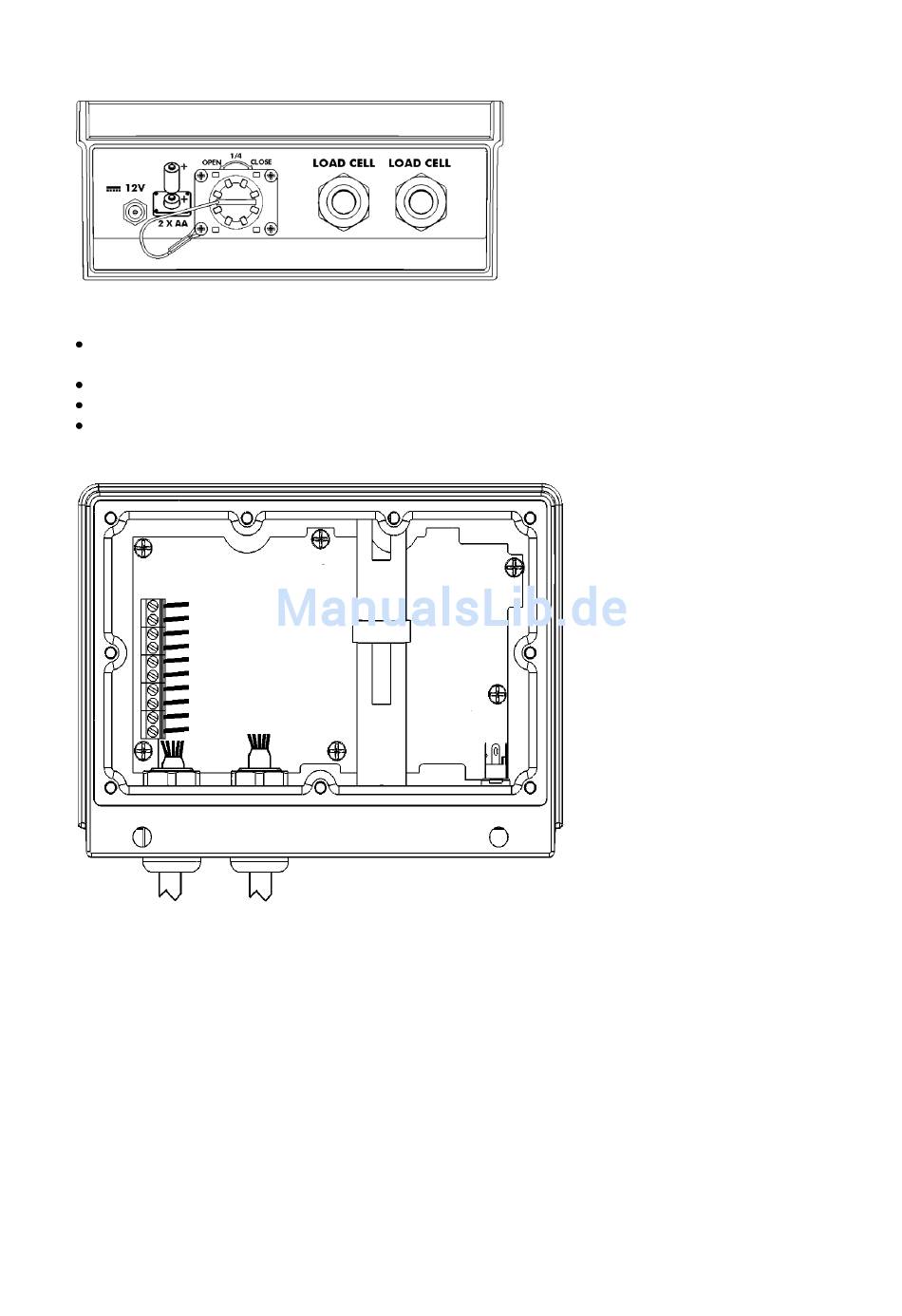

Anschluss Wiegestabkabel an Wiegeindikator

Lösen Sie die neun Schrauben der Abdeckplatte auf der Hinterseite des Wiegeindikators und
entfernen Sie die Abdeckplatte.
Führen Sie die Kabel durch die Kabelverschraubungen.
Schließen Sie die Wiegestabkabel an die zwei Anschlussblöcke an, siehe untenstehende Abbildung.
Bringen Sie die Abdeckplatte auf den Wiegeindikator an und befestigen Sie diese wieder mit den
neun Schrauben.
weiß
grün
rot
schwarz
abgeschirmt
weiß
grün
rot
schwarz
abgeschirmt
