3
Verwenden des Oszilloskops
Steuerelemente der Cursormessung
Cursor sind horizontale und vertikale Markierungen, die X-Achsenwerte für
Zeitbasismessungen bzw. Y-Achsenwerte für Spannungsmessungen anzeigen.
Mit Cursorn können Sie benutzerdefinierte Spannungs- oder Zeitmessungen an
Oszilloskopsignalen durchführen.
Drücken Sie

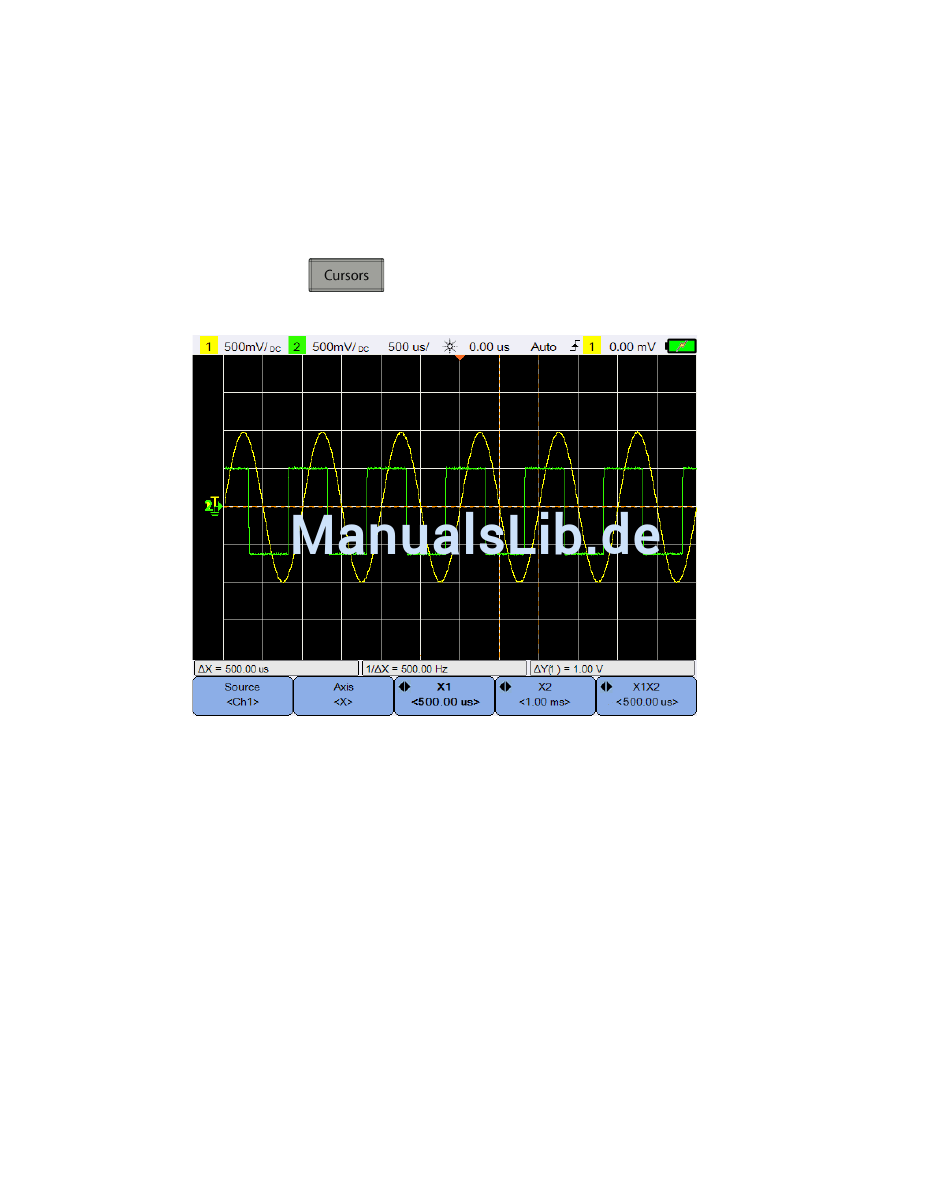

Abbild ung 3-10
Bei der X-Cursormessung werden zwei vertikale Linien über der angezeigten
Wellenform platziert, die eine horizontale Anpassung vornehmen und die Zeit
relativ zum Triggerpunkt für alle Quellen außer mathematischer FFT anzeigen
(Frequenz wird angezeigt).
Bei der Y-Cursormessung werden zwei horizontale Linien über der angezeigten
Wellenform platziert, die eine vertikale Anpassung vornehmen und Werte relativ
zum Wellenformgrundpunkt anzeigen.
76
zum Zugriff auf das Cursorfunktionsmenü.
Cursorfunktionsmenü
Keysight U1610/20A Benutzerhandbuch
