1
Erste Schritte
Unabhängig isolierte Eingangskanäle des Oszilloskops
Es gibt zwei Hauptkategorien von Signalquellen:
– Erdungsreferenzsignal – die Spannungssignale sind auf eine Systemmasse
– Massefreies Referenzsignal – das Spannungssignal ist nicht auf die Erdung
Massefreies
Floating ground
Referenzsignal
referenced signal
Massefreies
Floating ground
Referenzsignal
referenced signal
Abbild ung 1-5
Beim Messen massefreier Signale mit Instrumenten, die über mehrere Eingänge
verfügen, können unerwünschte Erdschleifen auftreten. Diese Erdschleifen
können Messfehler induzieren und elektrische Schläge oder Spannungsspitzen
verursachen. Erdschleifen treten zwischen den negativen Anschlüsse zweier
Eingänge wie in
Instrumente mit Kanal-zu-Kanal-Isolation können zum Eliminieren der
Erdschleifen eingesetzt werden. Isolierte Kanäle trennen die beiden Signalpfade
effektiv voneinander, indem jeglicher potenzieller gemeinsamer Kreislaufpfad
zwischen den beiden Eingängen eliminiert wird.
30
bezogen, z. B. Erdung.
bezogen.
Massefreies
Floating ground
Referenzsignal
referenced signal

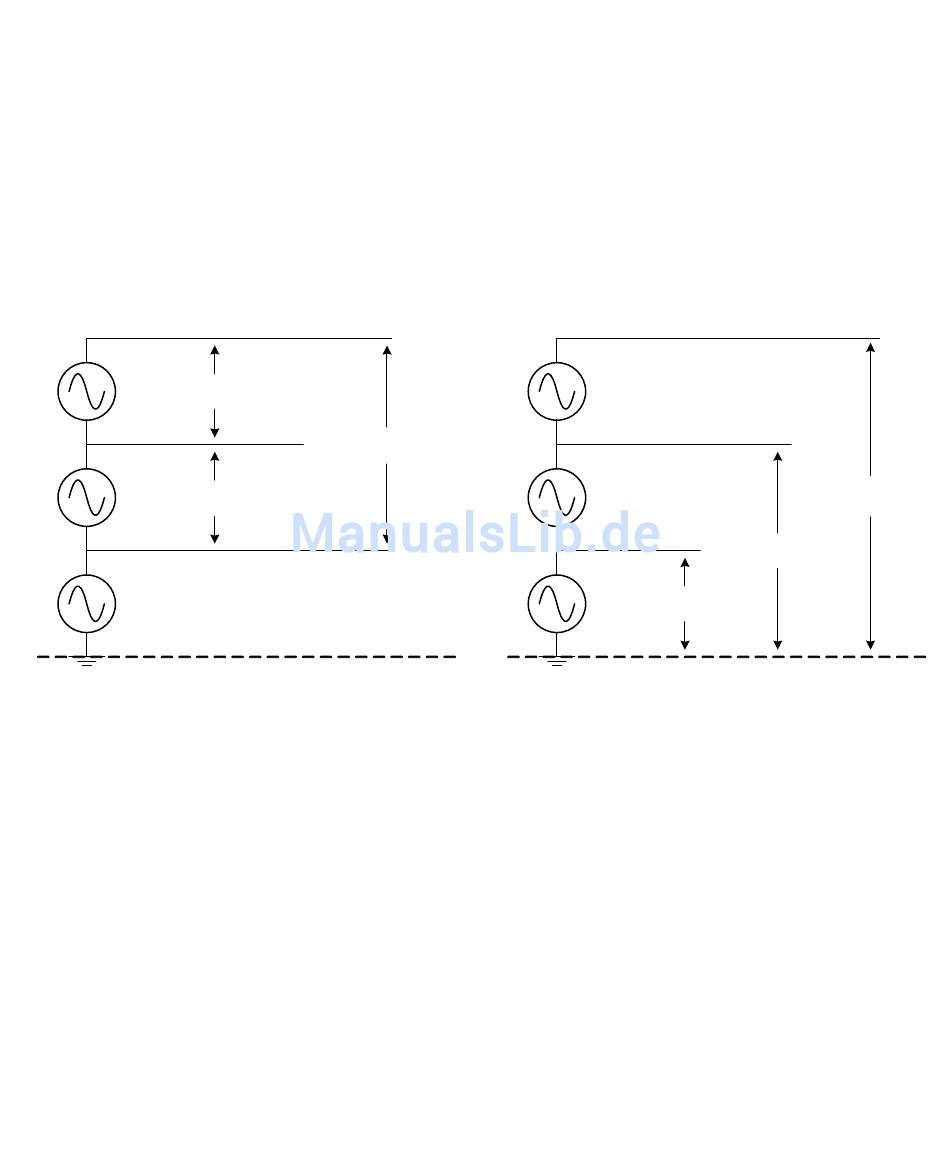

Massefreies Referenzsignal und Erdungsreferenzsignal
Abbildung 1-6
Earth ground
Erdungsreferenzsignal
referenced signal
gezeigt auf.
Keysight U1610/20A Benutzerhandbuch
Earth ground
Erd ungsreferenzsignal
referenced signal
Earth ground
Erdungsreferenzsignal
referenced signal
