6 Sollwertvorgabe für Wirkleistung und Blindleistung

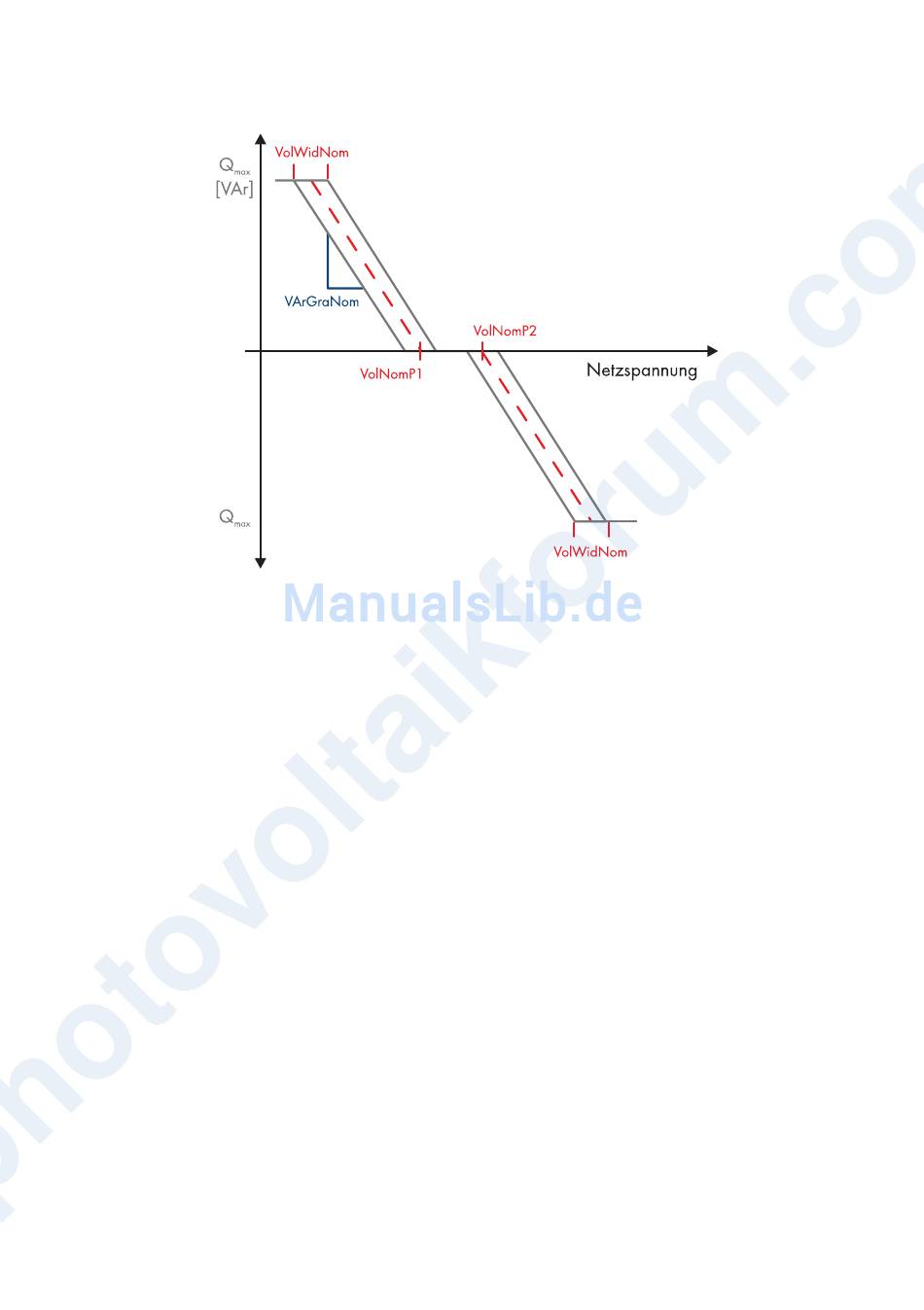

Abbildung 21: Kennlinie zur Blindleistungsreduzierung mit Totband und Hysterese
Der Parameter „Q-VArTmsSpnt" bestimmt die Verzögerungszeit, die vergehen muss, bis der
berechnete Blindleistungssollwert aktiv verwendet wird.
Zur Vermeidung der gegenseitigen Beeinflussung mehrerer Systeme mit dieser Funktion kann über den
Parameter „Q-VArTmsVtg" eine Verzögerungszeit eingestellt werden. Diese Verzögerungszeit gibt an,
wie lange eine Spannungsänderung anstehen muss, bevor sich eine Änderung der
Blindleistungseinspeisung ergibt. Dadurch können mehrere Systeme die Netzspannung am
Netzeinspeisepunkt gestaffelt regeln.
Mit dem Parameter „Q-EnaTmsVtg" kann das Wirken der Verzögerungszeit an- und abgeschaltet
werden.
Verwendete Parameter
56
SCxxxHE-20-BE-BDE111210
Q-VolWidNom
Q-VolNomP1
Q-VolNomP2
Q-VArGraNom
Q-VArTmsSpnt
Q-VArTmsVtg
Q-EnaTmsVtg
SMA Solar Technology AG
Betriebsanleitung
