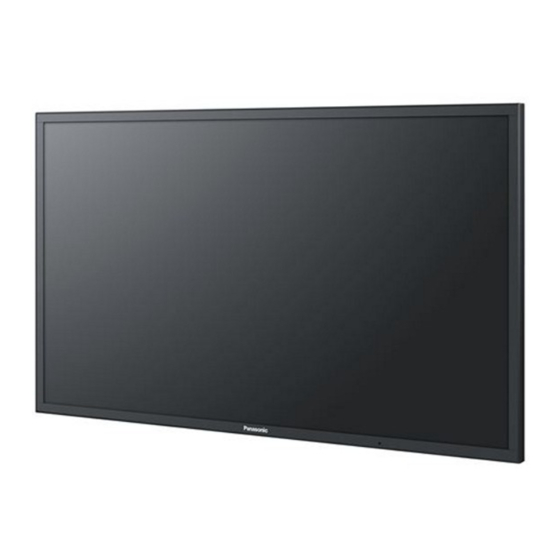

Panasonic TH80LF50ER Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für TH80LF50ER:
- Bedienungsanleitung (44 Seiten) ,
- Bedienungsanleitung (58 Seiten)
Verwandte Anleitungen für Panasonic TH80LF50ER
Inhaltszusammenfassung für Panasonic TH80LF50ER

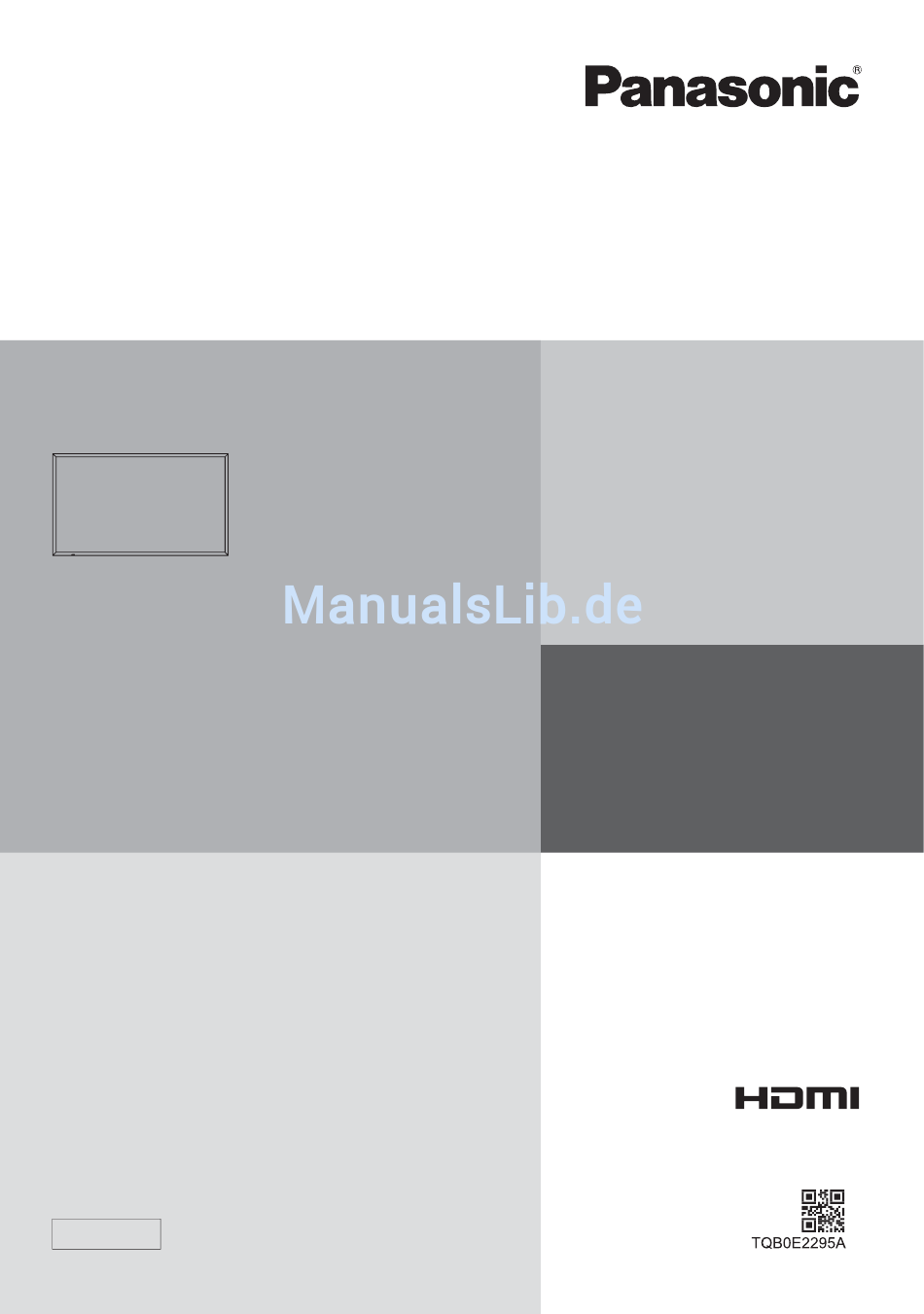

- Seite 1 Modell-Nr. TH-70LF50ER TH-80LF50ER Bedienungsanleitung FULL HD LCD-Display Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers Deutsch und heben Sie sie für zukünftige Referenz gut auf.
-
Seite 2: Inhaltsverzeichnis
Lieber Panasonic-Kunde Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, dass Ihnen das neue LCD-Display über lange Jahre viel Freude bereitet. Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen. -
Seite 3: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit WARNUNG 1) Um Beschädigungen zu vermeiden, die zu Feuer oder Stromschlag führen können, darf dieses Gerät weder Tropf- noch Spritzwasser ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen. (einschließlich der Regale usw. über dem Gerät) Offene Flammen wie zum Beispiel angezündete Kerzen dürfen nicht auf / über das Gerät gestellt werden. -
Seite 4: Sicherheitsmaßnahmen
Dieses LCD-Display ist nur zur Verwendung mit dem folgenden optionalen Zubehör vorgesehen. Bei Verwendung von anderem Zubehör kann eine ausreichende Stabilität nicht gewährleistet werden, sodass eine Verletzungsgefahr besteht. (Das gesamte folgende Zubehör wird von Panasonic Corporation hergestellt.) ‡ 6RFNHO ..............TY-ST58P20 (für TH-70LF50ER) TY-ST65P20 (für TH-80LF50ER) ‡... -
Seite 5: Verwendung Des Lcd-Displays
‡ %HL IRUWJHVHW]WHP %HWULHE XQWHU VROFKHQ %HGLQJXQJHQ NDQQ HLQ %UDQG RGHU HLQ HOHNWULVFKHU 6FKODJ YHUXUVDFKW ZHUGHQ Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an lhren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Display irgendwelche Reparaturen vorzunehmen. -
Seite 6: Reinigung Und Wartung
Sicherheitsmaßnahmen VORSICHT Verwendung des LCD-Displays Die Hände, das Gesicht oder Gegenstände nicht in die Nähe der Entlüftungsöffnungen des Displays halten. ‡ +HL‰H /XIW WULWW DXV GHQ (QWOIWXQJV|IIQXQJHQ DQ GHU 2EHUVHLWH GHV 'LVSOD\V DXV .|USHUWHLOH RGHU *HJHQVWlQGH die nicht hitzebeständig sind, von der Oberseite fernhalten, weil Verbrennungen und Deformationen resultieren können. -
Seite 7: Zubehör
Zubehör Mitgeliefertes Zubehör Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit Bedienungsanleitung CD-ROM Fernbedienung Batterien für die (Bedienungsanleitung) N2QAYB000691 Fernbedienung (Grösse R6 (UM3) x 2) Netzkabel Kabelschelle × 1 TMME289 Fernbedienungsbatterien Zwei Batterien der Grösse R6 sind notwendig. 1. Den Haken ziehen und festhalten, 2. -
Seite 8: Deckenbefestigung
Deckenbefestigung Das Display kann mit handelsüblichen Ringschrauben (M10) an der Decke hängend befestigt werden. Montagestellen der Ringschrauben (für horizontale Befestigung) Hinweise: ‡ 'LH $XIKlQJHEHIHVWLJXQJ VROOWH YRQ HLQHP )DFKPDQQ durchgeführt werden. ‡ =XU %HIHVWLJXQJ GDUI QLFKW QXU HLQH HLQ]HOQH Ringschraube verwendet werden. ‡... -
Seite 9: Anschlüsse
Anschlüsse Anschluss und Befestigung des Netzkabels, Befestigung der Kabel Befestigung des Netzkabels Abtrennen des Netzkabels Trennen Sie das Netzkabel durch Drücken der zwei Knöpfe ab. Schließen Sie das Netzkabel an die Hinweis: Displayeinheit an. Achten Sie beim Abtrennen des Führen Sie das Netzkabel ein, bis es einrastet. Netzkabels unbedingt darauf, Hinweis: Achten Sie darauf, das Netzkabel sowohl auf der... -
Seite 10: Anschluss An Die Videoausrüstung
Anschlüsse Anschluss an die Videoausrüstung Bsp. TH-80LF50ER SERIAL IN, SERIAL OUT AUDIO IN (COMPOSITE) SERIAL-Eingangs-/- Den Audioausgang eines Gerätes, Ausgangsbuchse das mit VIDEO verbunden ist, Steuerung des Displays über den anschließen. (siehe Seite 11) PC-Anschluss. (siehe Seite 14) AUDIO IN (DVI-D / PC) AV IN DVI-D IN, DVI-D Den Audioausgang eines... -
Seite 11: Video-, Component- / Rgb In- Und Hdmi-Anschluss
Anschlüsse VIDEO-, COMPONENT- / RGB IN- und HDMI-Anschluss Hinweis: Zusätzliche Geräte, Kabel und Adapterstecker, die auf dem Schaubild angezeigt werden, werden mit diesem Gerät nicht mitgeliefert. [Pin-Belegung und Signalnamen für HDMI-Buchse] Klemme Signal Klemme Signal TMDS-Uhr TMDS-Daten 2+ abgeschirmt DVD-Player TMDS-Daten 2 TMDS-Uhr- abgeschirmt... -
Seite 12: Dvi-D In-, Dvi-D Out-Anschluss
Anschlüsse DVI-D IN-, DVI-D OUT-Anschluss PC mit DVI-D- Videoausgang Geteilt mit PC IN. DVI-Videokabel (innerhalb von 5m) Stereo-Minibuchse (M3) Daisy-Chain-Verbindung Bei der Verwendung des Multi-Monitors können mehrere LCD-Displays in einer Reihe geschaltet werden. Erster LCD-Display Zweiter LCD-Display PC mit DVI-D- Videoausgang Drittes und nachfolgende... -
Seite 13: Anschluss An Die Pc-Eingangsbuchsen
Anschlüsse Anschluss an die PC-Eingangsbuchsen (Buchse) Computer Geteilt mit DVI-D IN. Adapterstecker (falls notwendig) (Stecker) Mini D-Sub, 15polig Audio Stereo-Minibuchse (M3) Schließen Sie ein Kabel, dass zur Audioausgangsbuchse des Computers passt. Hinweise: ‡ &RPSXWHUVLJQDOH PLW HLQHU +RUL]RQWDODEWDVWIUHTXHQ] YRQ ELV N+] XQG HLQHU 9HUWLNDODEWDVWIUHTXHQ] YRQ ELV 120 Hz lassen sich verwenden. -
Seite 14: Anschluss An Die Serial-Buchsen
Anschlüsse Anschluss an die SERIAL-Buchsen Für die Steuerung des Displays mit einem Computer wird die SERIAL-Buchse verwendet. Hinweis: =XU VHULHOOHQ 6WHXHUXQJ GLHVHV *HUlWV PXVV LP 0HQ Ä1HW]ZHUN(LQVWHOOXQJHQ³ GDV (OHPHQW Ä6WHXHUVFKQLWWVWHOOH ZlKOHQ³ DXI Ä56&³ JHVHW]W ZHUGHQ VLHKH 6HLWH Computer RS-232C Gerades Kabel (Stecker) (Buchse) D-Sub, 9polig... - Seite 15 Anschlüsse Grundformat der Steuerbefehle Befehl Die Übertragung eines Steuersignals vom Computer Befehl Parameter Steuerung beginnt mit einem STX-Signal, gefolgt vom Befehl, Keine Einschalten den Parametern und wird mit einem ETX-Signal Keine Ausschalten abgeschlossen. Falls keine Parameter vorhanden sind, Lautstärke 000 - 100 braucht kein Parametersignal gesendet zu werden.
-
Seite 16: Ein- Und Ausschalten
Ein- und Ausschalten Den Stecker des Netzkabels am Display anschließen. Anschluss des Steckers an eine Steckdose Hinweise: ‡ 'LH *HUlWHVWHFNHU VLQG YRQ /DQG ]X /DQG unterschiedlich. Der rechts gezeigte Stecker kann sich von dem ihres Gerätes unterscheiden. ‡ $FKWHQ 6LH EHLP $EWUHQQHQ GHV 1HW]NDEHOV unbedingt darauf, stets zuerst den Steckverbinder von der Steckdose abzutrennen. - Seite 17 Ein- und Ausschalten Beim erstmaligen Einschalten des Gerätes Die folgende Bildschirmanzeige erscheint, wenn das Display zum ersten Mal eingeschaltet wird. Wählen Sie die gewünschten Optionen mit den Tasten der Fernbedienung. OSD Sprache Die Tasten am Display sind zu diesem Zeitpunkt noch funktionsunfähig. English (UK) Deutsch OSD Sprache...
-
Seite 18: Auswahl Des Eingangssignals
Auswahl des Eingangssignals Drücken Sie diese Taste, um das Eingangssignal auszuwählen, das von dem an das Display angeschlossenen Gerät wiedergegeben wird. Das Eingangssignal ändert sich folgendermaßen: HDMI VIDEO Component* HDMI: HDMI-Eingangsbuchse in AV IN (HDMI). VIDEO: Video-Eingangsbuchse in VIDEO. Component*: Component- oder RGB-Eingangsbuchse in COMPONENT/ RGB IN. -
Seite 19: Grundbedienungselemente
Grundbedienungselemente Hauptgerät Netzanzeige Die Netzanzeige leuchtet. ‡ Ausgeschaltet ... Anzeige leuchtet nicht (Das Gerät wird mit Strom versorgt, solange das Netzkabel an die Steckdose angeschlossen ist.) ‡ %HUHLWVFKDIW ..Rot 2UDQJH :HQQ Ä6ORW SRZHU³ DXI Ä2Q³ HLQJHVWHOOW ist. Siehe Seite 46) Orange (Je nach Art des installierten Funktions- Boards, wenn dem Slot Strom zugeführt wird) 2UDQJH :HQQ Ä6WHXHUVFKQLWWVWHOOH ZlKOHQ³... -
Seite 20: Fernbedienung
Grundbedienungselemente Fernbedienung OFF TIMER-Taste Das Display kann so eingestellt werden, ACTION-Taste dass es sich nach Ablauf einer bestimmten Drücken Sie diese Taste zum Wählen und für Einstellungen. Zeit ausschaltet. Mit jedem Tastendruck wird zwischen den Einstellungen 30 Minuten, 60 Minuten, 90 Minuten und 0 Minuten (Abschalt- ASPECT-Taste Timer ausgeschaltet) umgeschaltet. -
Seite 21: Aspekt-Betriebsart (Bildformat)
ASPEKT-Betriebsart (Bildformat) Auf dem Display kann ein Bild in maximaler Größe, einschließlich Breitbild (Kinoformat) wiedergegeben werden. Hinweis: Bitte beachten Sie, dass der Gebrauch der Funktion für Wahl des Bildseitenverhältnisses zum Schrumpfen oder Ausdehnen des Bilds bei Einsatz des Displays an einem öffentlichen Ort zu gewerblichen Zwecken oder im Rahmen einer öffentlichen Veranstaltung eine Verletzung der 8UKHEHUUHFKWH GDUVWHOOHQ NDQQ 9RUIKUXQJHQ RGHU bQGHUXQJHQ YRQ XUKHEHUUHFKWOLFK JHVFKW]WHP Material zu gewerblichen Zwecken ohne schriftliche Genehmigung des Inhabers der Urheberrechte... -
Seite 22: Digitaler Zoom
Digitaler Zoom Mit dieser Funktion wird die Vergrößerung eines bestimmten Bildteils angezeigt. Rufen Sie die Anzeige der Bedienungsanleitung auf. Abbruch Zum Zugriff auf Digital-Zoom drücken. Die Bedienungsanleitung wird angezeigt. Wenn „Digitaler Zoom“ aktiviert ist, können nur die folgenden Tasten bedient werden. [Fernbedienung] POSITION / ACTION-Tasten... -
Seite 23: Menü-Anzeigen Auf Dem Bildschirm
Menü-Anzeigen auf dem Bildschirm Fernbedienung Hauptgerät Rufen Sie die Menü-Anzeige auf. Zur Wahl drücken. %HLVSLHO Ä%LOG³0HQ Mehrmals betätigen. MENU Jedes Mal beim Drücken der MENU-Taste wird die Menü-Anzeige umgeschaltet. Normale Wiedergabe Bild Lage/Grösse Installation Wählen Sie eine Option. Wählen. ENTER/ Drücken. -
Seite 24: Lage/Grösse Anpassen
Lage/Grösse anpassen Lage/Grösse 'UFNHQ 6LH GLHVH 7DVWH XP GDV 0HQ Ä/DJH*U|VVH³ Normalisieren aufzurufen. Normal Auto Setup Mit diesen Tasten die einzustellenden Menüs wählen. H-Lage H-Grösse V-Lage V-Grösse Clock Phase Dot Clock 1:1 Pixel Darstellung Drücken Sie diese Taste zur Anpassung des Menüs. Hinweise: Punkte, die nicht eingestellt werden können, erscheinen in grauer... - Seite 25 Lage / Grösse anpassen H-Lage Stellen Sie die waagerechte Position ein. V-Lage Stellen die senkrechte Position ein. H-Grösse Stellen Sie die waagerechte Grösse ein. V-Grösse Stellen Sie die senkrechte Grösse ein. Clock (Bei einem Eingangssignal vom Typ RGB und PC) Phase Beseitigen Sie Flimmern und Verzerrung.
-
Seite 26: Bild-Einstellungen
Bild-Einstellungen =XU $Q]HLJH GHV Ä%LOG³0HQV GUFNHQ Die einzelnen einzustellenden Punkte wählen. Mit diesen Tasten die einzustellenden Menüs wählen. Das Bild hinter dem Menü durch Drücken der Tasten einstellen. Hinweis: Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü- bQGHUXQJHQ KlQJHQ YRP 6LJQDO YRP (LQJDQJ XQG GHU 0HQ(LQVWHOOXQJ DE Bild Die „... -
Seite 27: Erweitertes Menü
Bild-Einstellungen Hinweise: Gegenstand Effekt Einstellungen ‡ 'LH (LQVWHOOXQJ Ä)DUEH³ NDQQ IU GDV Justiert die Helligkeit der Videosignal angepasst werden. Backlight ‡ ,Q MHGHP Ä%LOG )XQNWLRQ³ NDQQ GLH 6WXIH IU Hintergrundbeleuchtung. Dunkler Heller jeden Gegenstand (Backlight, Kontrast, Wahl der richtigen Helligkeit Helligkeit, Farbe, NTSC-Farbton, Schärfe) Kontrast und Dichte für den Raum. -
Seite 28: Toneinstellungen
Toneinstellungen Zur Anzeige des Ton-Menüs drücken. Normalisieren Normal Klang-Modus Normal Die einzelnen einzustellenden Punkte wählen. Bass Höhen Mit diesen Tasten die einzustellenden Menüs wählen. Balance Raumklang Den gewünschten Lautstärkepegel durch Drücken der Tasten einstellen. Diese Taste zum Beenden der Einstellungs-Betriebsart drücken. Gegenstand Einzelheiten Normal: Wiedergabe des Originaltons. -
Seite 29: Uhrzeit-Einstellung / Timer-Einstellungen
Uhrzeit-Einstellung / Timer-Einstellungen Mit dem Timer kann das Display ein- oder ausschaltet werden. Vor der Einstellung des Timers sollte die aktuelle Uhrzeit wenn notwendig eingestellt werden. Dann den Timer einstellen. Konfiguration Diese Taste zur Anzeige des Installation-Menüs drücken. Multi Display-Einstellungen Zur Wahl von Timer-Einstellungen oder Uhrzeit Einstellung Timer-Einstellungen Uhrzeit-Einstellung... -
Seite 30: Timer-Einstellungen
Uhrzeit-Einstellung / Timer-Einstellungen Timer-Einstellungen Stellen Sie ein Programm zum Ein/Aus schalten des Gerätes ein und wählen Sie das Eingangssignal zu einer bestimmten Zeit. Es können bis zu 20 Programme eingestellt werden. [Einstellbeispiel] Programm 1, Jeden Montag, 12:00, Einschalten, Eingang: VIDEO Timer-Einstellungen Uhrzeit Mo 0 : 03... -
Seite 31: Bildschirmschoner (Zum Verhindern Von Einbrennen)
Bildschirmschoner (zum Verhindern von Einbrennen) In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden. Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden. Ist der Bildschirmschoner aktiv, werden die folgenden 5 Muster für je 5 Sekunden im Vollbildmodus angezeigt. 6FKZDU] 'XQNHOJUDX *UDX +HOOJUDX :HL‰... -
Seite 32: Einstellung Der Zeit Für Den Bildschirmschoner
Bildschirmschoner (zum Verhindern von Einbrennen) Einstellung der Zeit für den Bildschirmschoner 1DFK GHU :DKO YRQ Ä=HLW]XZHLVXQJ³ Ä,QWHUYDOO³ RGHU Ä6WDQGE\ QDFK 6FKRQHU³ NDQQ GLH HQWVSUHFKHQGH =HLWHLQJDEH DXVJHIKUW XQG GLH %HWULHEV]HLW HLQJHVWHOOW ZHUGHQ 'LH =HLW NDQQ QLFKW HLQJHVWHOOW ZHUGHQ ZHQQ Ä0RGXV³ DXI Ä(LQ³ RGHU Ä$XV³... -
Seite 33: Ausschalten Bei Nichtbetätigung
Ausschalten bei Nichtbetätigung Mit diesen Tasten die einzustellenden Menüs wählen. Konfiguration Signal Bildschirmschoner Eingangsbezeichnung ECO-Modus-Einst. Wobbling YUV/RGB Eingangswahl =XU :DKO YRQ Ä(LQ³ RGHU Ä$XV³ GUFNHQ Ausschalten bei Nichtbetätigung OSD Sprache Deutsch Zum Beenden der Installation drücken. :HQQ GLHVH )XQNWLRQ DXI Ä(LQ³ JHVWHOOW LVW ZLUG GDV *HUlW DXWRPDWLVFK DXVJHVFKDOWHW %HUHLWVFKDIWV]XVWDQG ZHQQ 6WXQGHQ ODQJ NHLQ %HGLHQYRUJDQJ DP 'LVSOD\ VWDWW¿QGHW 3 Minuten vor dem Ausschalten wird die Restzeit eingeblendet. -
Seite 34: Eco-Modus-Einst
ECO-Modus-Einst. Konfiguration ECO-Modus-Einst. Signal Wählen Bildschirmschoner ECO-Modus Benutzer Eingangsbezeichnung Anpassen ECO-Modus-Einst. Ausschalten bei fehlendem Signal Wobbling PC Power Management YUV/RGB Eingangswahl DVI-D Power Management Ausschalten bei Nichtbetätigung Stromspar-Modus OSD Sprache Deutsch ECO-Modus Benutzer: Im Energieeinsparungsmenü können individuelle Einstellungen vorgenommen werden. Ein: Die folgenden Einstellungen sind im Energieeinsparungsmenü... -
Seite 35: Ändern Der Eingangssignalquellen
Ändern der Eingangssignalquellen 0LW GLHVHU )XQNWLRQ NDQQ GLH 6LJQDOTXHOOH GHV DQJH]HLJWHQ (LQJDQJVVLJQDOV JHlQGHUW ZHUGHQ VLHKH 6HLWH Konfiguration 'LHVH 7DVWH ]XU $Q]HLJH GHV 0HQV Ä.RQ¿JXUDWLRQ³ GUFNHQ Signal Bildschirmschoner Eingangsbezeichnung 'LHVH 7DVWH ]XU $XVZDKO GHV Ä(LQJDQJVEH]HLFKQXQJ³ ECO-Modus-Einst. drücken. Wobbling YUV/RGB Eingangswahl Diese Taste zur Anzeige des Bildschirms Ä(LQJDQJVEH]HLFKQXQJ³... -
Seite 36: Wahl Der Menüsprache Für Die Bildschirmanzeige
Wahl der Menüsprache für die Bildschirmanzeige Diese Taste zur Anzeige des Installation-Menüs drücken. 'LHVH 7DVWH ]XU :DKO GHU Ä26' 6SUDFKH³ GUFNHQ Diese Tasten zur Wahl einer Sprache drücken. Konfiguration Wählbare Sprachen English (UK) Signal Bildschirmschoner Eingangsbezeichnung Deutsch ECO-Modus-Einst. Wobbling Français YUV/RGB Eingangswahl Italiano Ausschalten bei Nichtbetätigung... -
Seite 37: Einstellung Für Multi Display
Einstellung für MULTI DISPLAY Wenn mehrere Displays wie in den unten abgebildeten Beispielen angeordnet werden, kann ein vergrößertes Bild auf allen Bildschirmen gemeinsam angezeigt werden. Für diese Betriebsart muss jedes Display mit einer Displaynummer eingestellt werden, um den Aufstellungsort zu bestimmen. -
Seite 38: Funktion Der Fernbedienungs-Id
Einstellung für MULTI DISPLAY Gegenstand Einzelheiten Die Nummer des gewünschten Layouts wählen. (A1-E5: Siehe unten) Lage der Displaynummern für die einzelnen Positionen. (Beispiele) ( 2 × 1) ( 2 × 3 ) ( 4 × 2 ) ( 4 × 4 ) ( 5 ×... -
Seite 39: Einstellung Der Eingangssignale
Einstellung der Eingangssignale YUV/RGB Eingangswahl Treffen Sie die korrekte Auswahl für die Signale von der Quelle, die am Anschluss DVI-D IN oder COMPONENT/RGB IN angeschlossen ist. YUV/Y, P -Signale Ä<89³ RGB-Signale Ä5*%³ 'LHVH 7DVWH ]XU $Q]HLJH GHV .RQ¿JXUDWLRQ0HQV Konfiguration drücken. Signal Bildschirmschoner Eingangsbezeichnung... -
Seite 40: Signal-Menü
Einstellung der Eingangssignale Signal-Menü Hinweis: 'DV 6HWXS0HQ Ä6LJQDO³ ]HLJW IU MHGHV (LQJDQJVVLJQDO HLQH XQWHUVFKLHGOLFKH (LQVWHOOXQJVEHGLQJXQJ DQ Konfiguration Diese Taste zur Anzeige des Installation-Menüs Signal drücken. Bildschirmschoner Eingangsbezeichnung %HWlWLJHQ 6LH GLH 7DVWH ]XU :DKO YRQ Ä6LJQDO³ ECO-Modus-Einst. Wobbling YUV/RGB Eingangswahl Ausschalten bei Nichtbetätigung Drücken Sie die Taste, um das Signal-Menü... -
Seite 41: Farbsystem
Einstellung der Eingangssignale Farbsystem Ä6LJQDO³ LP 0HQ Ä.RQILJXUDWLRQ³ ZlKUHQG GHV 9LGHR(LQJDQJVVLJQDOV ZlKOHQ 'DV Ä6LJQDO >$9@³0HQ ZLUG angezeigt.) 'LHVH 7DVWHQ ]XU :DKO YRQ Ä)DUEV\VWHP³ GUFNHQ [ Video ] Signal Diese Tasten zur Wahl der einzelnen Funktionen 3D Y/C Filter drücken. Farbsystem Auto Cinema reality Rauschminderung Wenn das Bild instabil wird:... -
Seite 42: Rauschminderung
Einstellung der Eingangssignale Rauschminderung 'UFNHQ ]XU :DKO YRQ Ä5DXVFKPLQGHUXQJ³ Rauschminderung 'LHVH 7DVWH ]XU :DKO YRQ Ä$XV³ Ä$XWR³ Ä0LQ³ Ä0LWWHO³ RGHU Ä0D[³ GUFNHQ Auto: Die Rauschminderung wird automatisch DXV Ä0LQ³ Ä0LWWHO³ RGHU Ä0D[³ DXVJHZlKOW Hinweis: Rauschminderung kann eingestellt werden, während ein Video oder Komponentensignal abgespielt wird. Sync-Signal Diese Funktion steht nur bei Einspeisung eines Eingangssignals vom PC IN-Anschluss zur Verfügung. -
Seite 43: Eingangssignal-Anzeige
Einstellung der Eingangssignale Eingangssignal-Anzeige +LHU ZHUGHQ )UHTXHQ] XQG 7\S GHV DNWXHOOHQ (LQJDQJVVLJQDOV DQJH]HLJW Diese Anzeige gilt nur für Component/RGB/PC- und Digital-Eingangssignale. Anzeigebereich: H-Freq. 63.98 Horizontal 30 - 110 kHz V-Freq. 60.02 Signalformat 1280×1024/60 Vertikal 48 - 120 Hz %HL =XOHLWXQJ HLQHV 'LJLWDOVLJQDOV ZLUG GLH %LOGSXQNWIUHTXHQ] DQJH]HLJW H-Freq. -
Seite 44: Netzwerk-Einstellungen
Netzwerk-Einstellungen Dient dazu, die diversen Einstellungen für die Verwendung der Netzwerkfunktion vorzunehmen. Einstellen von DHCP, IP-Adresse, Subnet-Maske und Gateway Konfiguration Stellen Sie DHCP ein. Multi Display-Einstellungen %HL $XVZDKO YRQ Ä$XV³ N|QQHQ GLH ,3$GUHVVH VRZLH ZHLWHUH Timer-Einstellungen Uhrzeit-Einstellung Einstellungen manuell vorgenommen werden. Netzwerk-Einstellungen Wählen Sie das Element aus und drücken Sie Menü-Anzeigedauer... -
Seite 45: Optionsanpassung
Optionsanpassung Options Drücken Sie diese Taste zum Aufruf des Setup-Menüs. Input Search On screen display Drücken Sie diese Taste zur Auswahl der OSD Sprache. Initial input Initial VOL level Maximum VOL level Input lock Button lock Drücken Sie diese Taste länger als 3 Sekunden. Remocon User level Options Drücken Sie diese Taste zur... - Seite 46 Optionsanpassung Gegenstand Einstellungen MENU&ENTER Off: Alle Tasten am Hauptgerät können verwendet werden. MENU&ENTER: Sperrt die Tasten am Hauptgerät. MENU On: Sperrt alle Tasten am Hauptgerät, außer dem Netzschalter. Button lock Dient zur Einstellung der Tastensperre über Tasten am Gerät anhand des folgenden Verfahrens. Off: 0DO GUFNHQ 0DO GUFNHQ...
-
Seite 47: Input Search (Eingangssignal-Suche)
Optionsanpassung Gegenstand Einstellungen =XU (LQVWHOOXQJ RE EHLP (LQVFKDOWHQ GHU :DUQKLQZHLV Ä$XVVFKDOWHQ EHL 1LFKWEHWlWLJXQJ³ DQJH]HLJW ausgeblendet werden soll. Power On Message On: Die Vorsichtsmaßnahmen werden beim Einschalten des Geräts angezeigt. (No activity power Off: Die Vorsichtsmaßnahmen werden beim Einschalten des Geräts nicht angezeigt. off) Hinweis: 'LHVH (LQVWHOOXQJ LVW QXU DNWLYLHUW ZHQQ Ä$XVVFKDOWHQ EHL 1LFKWEHWlWLJXQJ³... -
Seite 48: Verwenden Der Netzwerkfunktion
Mit der Netzwerkfunktion des Geräts ist das Gerät genau so zu steuern wie bei einer seriellen Steuerung über ein Netzwerk. Unterstützte Befehle Die Befehle der seriellen Steuerung werden unterstützt. (siehe Seite 15) Hinweis: Zu genauen Anweisungen hinsichtlich der Verwendung der Befehle wenden Sie sich an Ihren Panasonic-Händler vor Ort. -
Seite 49: Pjlink™-Protokoll
Verwenden der Netzwerkfunktion PJLink™-Protokoll 'LH 1HW]ZHUNIXQNWLRQ GHV *HUlWV HQWVSULFKW GHU 3-/LQNŒ.ODVVH PLW GHP 3-/LQNŒ3URWRNROO N|QQHQ 6LH YRQ ,KUHP Computer aus folgende Aktivitäten ausführen. ‡ 'LVSOD\(LQVWHOOXQJ ‡ 'LVSOD\6WDWXVDEIUDJH Unterstützte Befehle Die unten stehende Tabelle zeigt die zum Steuern des Geräts mittels PJLink™-Protokoll verwendeten Befehle. Befehl Steuerung Bemerkung... -
Seite 50: Verwendung Der Internetbrowser-Steuerung
Das Passwort kann nach dem Anmelden auf dem Passworteinrichtungsbildschirm geändert werden (siehe Seite 52). Der Benutzername ist nicht veränderbar. Die Panasonic Corporation oder ihre verbundenen Unternehmen werden Sie unter keinen Umständen direkt nach Ihrem Passwort fragen. Legen Sie deshalb bitte Ihr Passwort nicht offen, auch wenn Sie direkt danach gefragt werden. -
Seite 51: Anzeigesteuerung (Bildschirm Basic Control/Option Control)
Verwendung der Internetbrowser-Steuerung Aufbau des Startbildschirms der Internetbrowser-Steuerung Wenn Sie sich angemeldet haben, erscheint der Startbildschirm der Internetbrowser-Steuerung. Menü Die Menüelemente werden angezeigt. Das Anklicken HLQHU 6FKDOWÀlFKH UXIW GHQ (LQULFKWXQJVELOGVFKLUP GHV jeweiligen Elements auf. Gegenstand Einzelheiten BASIC Ruft den Bildschirm BASIC CONTROL auf. -
Seite 52: Netzwerkeinstellungen (Bildschirm Netzwerkeinstellungen)
Verwendung der Internetbrowser-Steuerung NETZWERKEINSTELLUNGEN (Bildschirm Netzwerkeinstellungen) Klicken Sie im Menü auf NETWORK SETTING. Es können verschiedene Einstellungen für ein Netzwerk vorgenommen werden. Erläuterungen der Einstellelemente finden Sie unter NETZWERKEINSTELLUNGen im Bereich EINSTELLUNGEN. (siehe Seite 44) Gegenstand Einzelheiten Auf ON stellen, wenn ein DHCP- DHCP Server benutzt wird, oder auf OFF, wenn dies nicht der Fall ist. -
Seite 53: Fehlersuche
Fehlersuche Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen. Störung Prüfungen Bild Elektrische Geräte Automobile, Motorräder Bildstörungen Tonstörungen Fluoreszenzröhren Lautstärkepegel Normales Bild Kein Ton (Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.) Nicht an einer Netzsteckdose angeschlossen Netzschalter nicht eingeschaltet Kein Bild Kein Ton... -
Seite 54: Gültige Eingangssignale
Gültige Eingangssignale PC-Signale Markierung: Gültiges Eingangssignal Horizontale Vertikale RGB IN PC IN DVI-D IN Signal HDMI )UHTXHQ] N+] )UHTXHQ] +] (Dot clock (MHz)) (Dot clock (MHz)) (Dot clock (MHz)) [#+] 31,46 70,07 * (25,17) * (25,17) [#+] 31,47 59,94 * (25,18) * (25,18) * (25,18) [#+]... - Seite 55 Gültige Eingangssignale Komponentensignale Markierung: Gültiges Eingangssignal Horizontale Vertikale COMPONENT IN DVI-D IN Signal HDMI )UHTXHQ] N+] )UHTXHQ] +] (Dot clock (MHz)) (Dot clock (MHz)) 1 525(480)/60i 15,73 59,94 * (13,5) * (27,0) 2 525(480)/60p 31,47 59,94 * (27,0) * (27,0) 3 625(575)/50i 15,63 50,00...
-
Seite 56: Transportzustand
Transportzustand Mit dieser Funktion kann das Gerät auf die Herstellereinstellungen zurückgesetzt werden. Konfiguration 'LHVH 7DVWH ]XU $Q]HLJH GHV .RQ¿JXUDWLRQ0HQV GUFNHQ Signal Bildschirmschoner Eingangsbezeichnung ECO-Modus-Einst. Wobbling 'UFNHQ 6LH GLHVH 7DVWH ]XU $XVZDKO GHU Ä26' 6SUDFKH³ YUV/RGB Eingangswahl Ausschalten bei Nichtbetätigung OSD Sprache Deutsch Drücken Sie diese Taste länger als 3 Sekunden. -
Seite 57: Technische Daten
Technische Daten TH-70LF50ER TH-80LF50ER Netzspannung 220 – 240 V Wechselstrom, 50/60 Hz Nennaufnahme Normalbetrieb 260 W 380 W Betriebsbereitschaft 0,5 W 0,5 W Ausgeschalteter Zustand 0,3 W 0,3 W LCD-Displaypanel 70-Zoll VA-Panel(LED-Hintergrundbeleuchtung), 80-Zoll VA-Panel (LED-Hintergrundbeleuchtung), 16:9 Seitenverhältnis 16:9 Seitenverhältnis Bildschirmgröße 1.538 mm (B) ×... - Seite 58 Modellnummer Seriennumer Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 : Panasonic AVC Networks Czech, s. r. o. U Panasoniku 1 3O]H ýHVNi UHSXEOLND Webseite : http://panasonic.net ¤...
