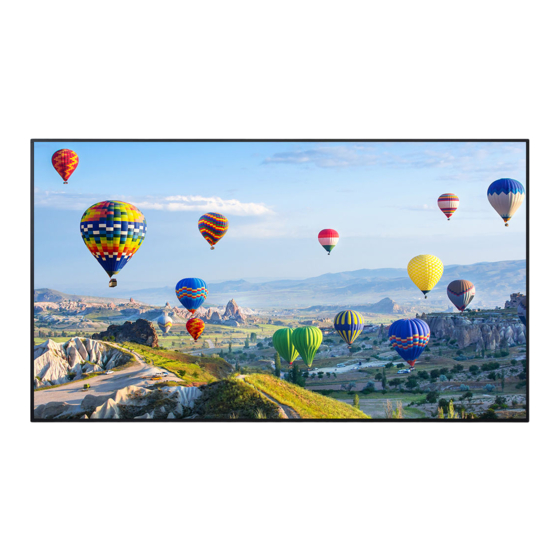

Panasonic TH-98SQ1W Bedienungsanleitung
Uhd lcd-display
Vorschau ausblenden
Andere Handbücher für TH-98SQ1W:
- Bedienungsanleitung, funktionsanleitung (156 Seiten) ,
- Bedienungsanleitung (26 Seiten) ,
- Funktionsanleitung (157 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Deutsch
Vor Verwendung lesen
Für weitere Informationen über diese Produkt lesen Sie bitte die
„Bedienungsanleitung - Funktionsanleitung".
Zum Herunterladen der „Bedienungsanleitung - Funktionsanleitung"
besuchen Sie bitte die Website von Panasonic (https://panasonic.net/
cns/prodisplays/).
Bitte lesen Sie diese Anleitung vor dem Betrieb des LCD-Displays und
•
heben Sie sie für zukünftige Referenz gut auf.
Die Illustrationen und Bildschirme in dieser Betriebsanleitung dienen
•
Illustrationszwecken und können sich vom tatsächlichen Aussehen
des Produkts unterscheiden.
Veranschaulichende Illustrationen in dieser Betriebsanleitung wurden
•
in erster Linie auf Grundlage des 98-Zoll-Modells erstellt.
EU
TP0819TS6082 -PB
Bedienungsanleitung
UHD LCD-Display Für geschäftlichen Gebrauch
Basisanleitung
TH-98SQ1W
Modell-Nr.
TH-86SQ1W
TH-75SQ1W
TH-65SQ1W
TH-55SQ1W
TH-49SQ1W
Inhalte
Wichtiger Sicherheitshinweis ····················· 2
Sicherheitsmaßnahmen ··························· 4
Sicherheitshinweise ································ 7
Zubehör ·············································· 10
Sicherheitshinweise für den Transport ······· 14
Ringschraube ······································ 15
Anschlüsse ·········································· 17
Bedienelemente ··································· 21
Grundlegende Bedienelemente ··············· 24
Technische Daten ································· 26
Softwarelizenz ····································· 29
98-Zoll-Modell
86-Zoll-Modell
75-Zoll-Modell
65-Zoll-Modell
55-Zoll-Modell
49-Zoll-Modell
*Tatsächliche Auflösung
3840 × 2160p
DPQX1428ZG/X1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic TH-98SQ1W
Inhaltszusammenfassung für Panasonic TH-98SQ1W
-
Seite 1: Inhaltsverzeichnis
Für weitere Informationen über diese Produkt lesen Sie bitte die „Bedienungsanleitung – Funktionsanleitung“. Zum Herunterladen der „Bedienungsanleitung – Funktionsanleitung“ besuchen Sie bitte die Website von Panasonic (https://panasonic.net/ cns/prodisplays/). Bitte lesen Sie diese Anleitung vor dem Betrieb des LCD-Displays und •... -
Seite 2: Wichtiger Sicherheitshinweis
Wichtiger Hinweis: Es könnte zu Geisterbildern kommen. Wenn Sie ein Sicherheitshinweis Standbild über einen längeren Zeitraum anzeigen, kann das Bild auf dem Bildschirm verbleiben. Es wird jedoch verschwinden, wenn ein allgemein bewegtes Bild für eine Weile angezeigt wird. WARNUNG Markenzeichen-Credits 1) Um Beschädigungen zu vermeiden, die zu Brand- Microsoft, Windows, Internet Explorer und Microsoft •... - Seite 3 WICHTIGE INFORMATION: Stabilitätsgefahr Stellen Sie ein Display niemals an einem instabilen Ort auf. Ein Display könnte herabfallen und schwere oder tödliche Verletzungen verursachen. Viele Verletzungen, besonders von Kindern, können durch einfache Vorsichtsmaßnahmen verhindert werden, beispielsweise: Verwendung von durch den Display-Hersteller •...
-
Seite 4: Sicherheitsmaßnahmen
49-Zoll-Modell 03.50 oder höher ist. des Flüssigkristallbildschirms nach oben zeigt, Wenden Sie sich für das Update bitte an Ihren fragen Sie bitte Ihren Panasonic-Fachhändler vor Panasonic-Fachhändler. Ort. *3: Das Suffix der Teilenummer kann sich, abhängig Positionieren Sie das Gerät bei vom Lizenztyp, unterscheiden. - Seite 5 Brand oder ein elektrischer Schlag Steckdose. verursacht werden. Falls das Netzkabel beschädigt Berühren Sie das Gerät nicht direkt mit der Hand, wird, lassen Sie es von Ihrem Panasonic-Fachhändler wenn es beschädigt ist. vor Ort reparieren. Es könnte Stromschlaggefahr bestehen.
- Seite 6 Berühren Sie das Netzkabel oder den Stecker nicht Treten Sie nicht auf das Display oder den Standfuß direkt mit der Hand, wenn diese beschädigt sind. und hängen Sie sich nicht daran. Anderenfalls könnte aufgrund des Kurzschlusses ein Sie könnten umkippen oder zerbrechen und dadurch •...
-
Seite 7: Sicherheitshinweise
) so installieren, dass die Oberfläche 49-Zoll-Modell des Flüssigkristallbildschirms nach oben zeigt, 400 mm × 400 mm 11 mm M6 (4) fragen Sie bitte Ihren Panasonic-Fachhändler vor Ort. Positionieren Sie das Gerät bei Hinweis für Verbindung 98/86/75-Zoll-Modellen nicht so, dass sein Flüssigkristallbildschirm nach oben zeigt. -
Seite 8: Aufforderung In Bezug Auf Die Sicherheit
Ändern Sie Ihr Passwort regelmäßig. • Schalten Sie in diesem Fall die Stromversorgung des • Die Panasonic Connect Co., Ltd. oder mit ihr • Displays und der verbundenen Geräte einmal ab und verbundene Unternehmen werden Sie niemals direkt danach wieder ein. -
Seite 9: Reinigung Und Wartung
Reinigung und Wartung Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose. Entfernen Sie Schmutzflecken durch sanftes Wischen der Oberfläche des Flüssigkristallbildschirms oder des Gehäuses mit einem weichen Tuch. Um hartnäckigen Schmutz oder Fingerabdrücke • auf der Oberfläche des Flüssigkristallbildschirms zu entfernen, befeuchten Sie ein Tuch mit neutralem Reinigungsmittel (im Verhältnis 1 Teil Reinigungsmittel auf 100 Teile Wasser), wringen Sie das Tuch fest aus und wischen Sie den Dreck weg. -
Seite 10: Zubehör
Zubehör Netzkabel (Ca. 2 m) ● 1JP155AF1U Zubehörversorgung Überprüfen Sie, dass Sie das aufgeführte Zubehör und die angegebenen Posten haben. ● 1JP155AF1W Fernbedienung × 1 ● DPVF2713ZA/X1 ● 2JP155AF1W Batterien für ● 3JP155AF1W Fernbedienungssender × 2 (Typ AAA/R03/LR03) Spanner × 3 ●... -
Seite 11: Batterien Der Fernbedienung
Anbringung der Abdeckung für das Batterien der Fernbedienung USB-Speichermedium Öffnen Sie die Batterieabdeckung. Bei Verwendung eines USB-Datenträgers kann die Abdeckung für das USB-Speichermedium angebracht werden, um den Datenträger zu schützen. Bringen Sie die Abdeckung des USB- Speichermediums dem jeweiligen Legen Sie die Batterien Modell gemäß... -
Seite 12: Anbringen Der Funktionsplatine
Ziehen Sie die M4-Schraube an, Anbringen der Funktionsplatine um die Abdeckung für das USB- Bringen Sie bei Verwendung einer schmalen Speichermedium zu sichern. Funktionsplatine den mitgelieferten SLOT-Adapter an und führen Sie ihn in den Slot ein. 49-Zoll-Modell Hinweis ● Unbedingt erst das Display ausschalten und den Netzstecker aus der Steckdose ziehen, bevor Sie die Funktionsplatine anbringen oder entfernen. -
Seite 13: Befestigen Sie Die Funktionsplatine
Befestigen Sie die Funktionsplatine ● Wenn sich ein Zuleitungsdraht innerhalb eines Abstands von ca. 3 mm von der Endfläche der mit der in Schritt 1 entfernten Leiterplatte befindet, kann die Funktionsplatine Schraube am SLOT-Adapter. aufgrund einer Interferenz mit der Führungsschiene nicht angebracht werden. -
Seite 14: Sicherheitshinweise Für Den Transport
Sicherheitshinweise 55-Zoll-Modell 49-Zoll-Modell Tragegriff für den Transport Das Display verfügt über Tragegriffe. Halten Sie das Display beim Transport an den Tragegriffen. 98-Zoll-Modell 86-Zoll-Modell Tragegriff Hinweis ● Halten Sie nur die Tragegriffe und keine anderen Teile. 98-Zoll-Modell 86-Zoll-Modell 75-Zoll-Modell ● Zum Tragen dieses Geräts ist die folgende Anzahl an Personen nötig. -
Seite 15: Ringschraube
Ringschraube Befestigen Sie die Ringschraube mit der Unterlegscheibe (schwarz), die belassen wurde, wie sie ist. 98-Zoll-Modell 86-Zoll-Modell 75-Zoll-Modell Ringschraube Das Display verfügt über Löcher zum Anbringen von Ringschrauben (M10). Verwenden Sie diese bei der Montage, um das Display aufzuhängen. Verwenden Sie die Ringschraube ausschließlich zum kurzen Aufhängen oder Bewegen des Displays. - Seite 16 φ 41 mm oder weniger 12 mm bis 40 mm 60° oder mehr Deutsch...
-
Seite 17: Anschlüsse
Anschlüsse Kabelbefestigung Hinweis ● Diesem Gerät liegen 3 Spanner bei. Fixieren Sie die Kabel wie unten gezeigt mithilfe der Löcher für die AC-Kabelanschluss und -Befestigung Spanner an 3 Stellen. / Kabelbefestigung ● Verschließen Sie die Löcher (an 3 Stellen) mit den Spannern, bevor Sie das Gerät einschalten. - Seite 18 1. Den Spanner anbringen 49-Zoll-Modell Öffnung Löcher zum Anbringen der Spanner Setzen Sie den Spanner in ein Loch ein. Zum Entfernen des Geräts: Schnapper Drücken Sie auf die beiden seitlichen Schnapper und ziehen Sie den Spanner heraus. 2. Bündeln Sie die Kabel Schieben Sie das Ende des Kabelspanners zwischen die Haken...
- Seite 19 Videogeräteanschluss Q40G1000-037-79A PC IN: PC-Eingangsanschluss EXT SP: Lautsprecheranschluss Schließen Sie Video-Anschluss An externen Lautsprecher eines PCs, Videogeräte mit anschließen. „YP / YC “ oder „RGB“- AUDIO OUT: Analog-Audio- Ausgang an. Ausgangsbuchse DisplayPort IN, DisplayPort Ein- / Zum Anschließen eines DisplayPort OUT: Ausgangsanschluss Audiogeräts mit analogem (Unterstützt 4K-Bild)
-
Seite 20: Vor Dem Anschluss
● Der DIGITAL LINK / LAN-Anschluss und der LAN- Vor dem Anschluss Anschluss sind innerhalb dieses Geräts miteinander verbunden. Wenn sowohl der DIGITAL LINK / LAN- ● Bevor Sie Kabel anschließen, lesen Sie sorgfältig Anschluss als auch der LAN-Anschluss verwendet die Bedienungsanleitung des externen Geräts, das werden, konfigurieren Sie das System so, dass sie angeschlossen werden soll. -
Seite 21: Bedienelemente
Bedienelemente 1 Power-Anzeige / Sensor der Fernbedienung Die Power-Anzeige leuchtet auf. Wenn das Gerät eingeschaltet ist (Haupt-Ein/Aus- Schalter: Eingeschaltet) Display ● Bild wird angezeigt: grün ● Wenn das Gerät mit folgenden Farbcodes in den Standby-Modus wechselt: orange (rot / grün) Standby-Zustand mit der Funktion „Schnellstart“... - Seite 22 1 Externer Eingangs- / Ausgangsanschluss Verbindet mit Videogeräten, Computern usw. (siehe Seite 19). 2 <Haupt-Ein/Aus-Schalter> ( Schaltet das Gerät ein/aus. 3 <INPUT (Gerät)> Wählt das angeschlossene Gerät. 4 <MENU (Gerät)> Ruft den Menübildschirm auf. 5 <+ (Gerät)> / <- (Gerät)> Stellt die Lautstärke ein.
-
Seite 23: Fernbedienung
14 RECALL Fernbedienung ● Zeigt den aktuellen Einstellungsstatus des Eingangsmodus, Bildformatmodus usw. an. 15 RETURN ● Wird verwendet, um zum vorherigen Menü zurückzukehren. 16 FUNCTION ● Zeigt [Funktionstasten Führung] an. 17 OFF TIMER ● Wechselt nach einer bestimmten Zeit in den Standby-Modus. -
Seite 24: Grundlegende Bedienelemente
Grundlegende ● Verwenden Sie die Fernbedienung vor dem Fernbedienungssensor oder aus dem Bereich, von dem aus der Sensor gesehen werden kann. Bedienelemente ● Wenn Sie die Fernbedienung direkt auf den Sensor der Fernbedienung des Hauptgerätes halten, sollte die Entfernung der Vorderseite des Sensors der Fernbedienung ca. - Seite 25 ■ ■ Zum Ein-/Ausschalten des Geräts mit der EINSCHALT-Meldung Fernbedienung Die folgende Meldung könnte beim Einschalten des Geräts angezeigt werden: Um das Gerät einzuschalten ● Wenn das Gerät eingeschaltet ist (Power-Anzeige Sicherheitshinweise zu Ausschalten des Geräts bei - rot oder orange), drücken Sie die <Ein-/Austaste Inaktivität (Standby)>...
-
Seite 26: Technische Daten
2 158,8 mm (B) × 1 214,3 mm (H) × 2 476,9 mm (Diagonale) / 84,99” (B) × 47,80” (H) × 97,51” Modell-Nr. (Diagonale) : TH-98SQ1W 98-Zoll-Modell 86-Zoll-Modell : TH-86SQ1W 1 895,0 mm (B) × 1 065,9 mm (H) × 2 174,2 mm 86-Zoll-Modell (Diagonale) / 74,60”... - Seite 27 DVI-D IN 49-Zoll-Modell DVI-D 24-Pin × 1: 1 105 mm × 637 mm × 74 mm (ohne Tragegriffe: 66 mm) / Erfüllt DVI Revision 1.0 43,48” × 25,08” × 2,88” Kompatibel mit HDCP 1.1 (ohne Tragegriffe: 2,58”) Gewicht PC IN Mini-D-Sub 15-polig (mit DDC2B kompatibel) ×...
- Seite 28 IR OUT Wenn Sie das Gerät so installieren, dass die Oberfläche des Flüssigkristallbildschirms nach oben Stereo-Minibuchse (M3) × 1 zeigt, fragen Sie bitte Ihren Panasonic-Fachhändler vor Ort. Es gibt Bedingungen für Montagemethode, Umgebungstemperatur, Anschlüsse und Einstellungen. USB-Anschluss × 2, TYPE A...
-
Seite 29: Softwarelizenz
[Software-Lizenzen] auswählen, der angegebenen Vorgehensweise im [Einstellungen] Menü dieses Produkts folgend. Mindestens drei (3) Jahre nach Auslieferung dieses Produkts wird Panasonic Connect Co., Ltd. jedem Dritten, der uns über die unten angegebenen Kontaktinformationen kontaktiert, zu nicht höheren Kosten als denen, die durch den physikalischen Kopiervorgang anfallen, eine vollständige maschinenlesbare Kopie des entsprechenden... -
Seite 30: Modell- Und Seriennummer
Seriennumer Vertretungsberechtigter in der EU: Panasonic Connect Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Deutschland Deutsch Panasonic Connect Co., Ltd. 4-1-62 Minoshima, Hakata-ku, Fukuoka 812-8531, Japan Web Site: https://panasonic.net/cns/prodisplays/ Gedruckt in China © Panasonic Connect Co., Ltd. 2022...
