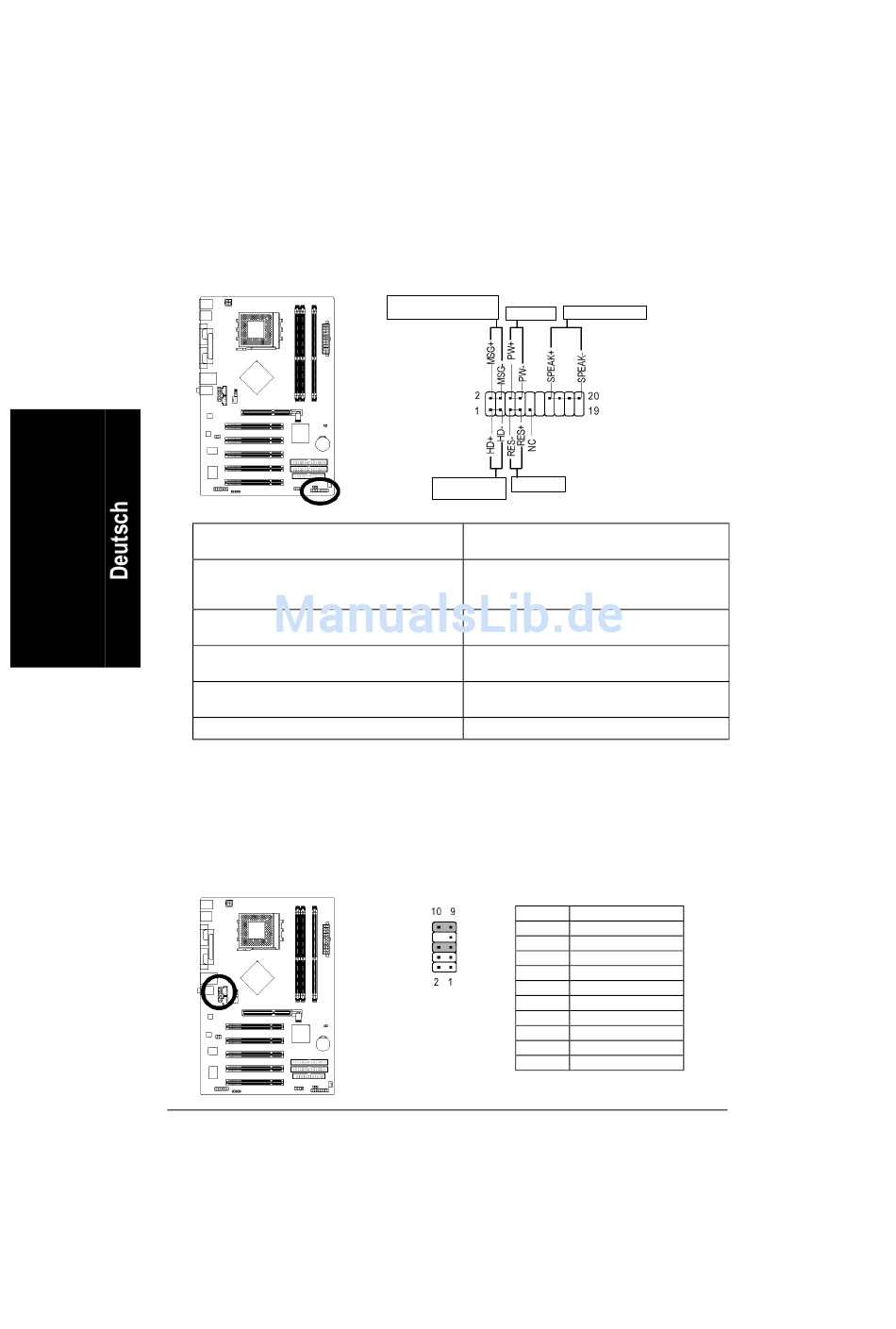

8) F_PANEL (Anschluss für das vordere Bedienfeld)
Bitte verbinden Sie die Spannungsersorgungs LED, den Lautsprecher, Reset-Schalter und
Spannungsversorgungsschalter, usw Ihres Gehäuse-Front-Panels mit dem F_PANEL Anschluss,
entsprechend der Pinzuweisung unten.
HD (IDE Hard-Disk-Aktiv-LED)
SPK (Lautsprecher-Anschluss)
RES (Reset-Schalter)
PW (Netzschalter)
MSG (Message LED/Spannungsversorgung/Sleep LED)
NC
9) F_AUDIO (Audio Anschluss Vorderseite)
Falls Sie den vorderen Audioanschluss verwenden möchten, müssen Sie die Steckbrücken 5-6, 9-10
entfernen.
Um Gebrauch vom vorderen Audioanschluss zu machen, muss Ihr Gehäuse einen vorderen Audioanschluss haben.
Bitte vergewissern Sie sich auch, dass die Pinzuweisung auf dem Kabel die Gleiche ist wie die Pinzuweisung auf dem
MB Kopfsprung ist. Um herauszufinden, ob ihr Gehäuse den vorderen Audioanschluss unterstützt, wenden Sie sich
bitte an Ihren Händler. Bitte bemerken Sie, dass Sie alternativ eine vordere oder hintere Audioverbindung verwenden
können um Klang abzuspielen.
7NF-RZ Serie Motherboard
Message LED/
Spannungsversorgung/Sleep LED
Netzschalter
IDE
Reset-Schalter
Hard-Disk-Aktiv-LED
Pin 1: LED-Anode (+)
Pin 2: LED-Kathode (-)
Pin 1: VCC (+)
Pin 2 - Pin 3: NC
Pin 4: Daten (-)
Offen: Normaler Betrieb
Geschlossen: Reset Hardware System
Offen: Normaler Betrieb
Geschlossen: Spannungsversorgung an/aus
Pin 1: LED-Anode (+)
Pin 2: LED-Kathode (-)
NC
PIN Nr.
1
2
3
4
5
6
7
8
9
10
- 14 -
