- Seite 1 GA-7VAX /7VAXP AMD Socket A ProZessor Motherboard BENUTZERHANDBUCH AMD Athlon / Athlon XP / Duron Socket A Prozessor Motherboard ™ ™ ™ 12MM-7VAXP-1101 Rev. 1101...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang ................... 3 WARNUNG! ..................... 3 Kapitel 1 Einführung ................4 Leistungsmerkmale ..................4 GA-7VAX/7VAXP Motherboard-Layout ............6 Kapitel 2 Hardwareinstallation ..............7 Schritt 1: Installieren der Central Processing Unit (CPU) ......8 Schritt 1-1: Setup der CPU-Geschwindigkeit ..............8 Schritt 1-2: Installieren der CPU .................. -
Seite 3: Lieferumfang
Lieferumfang Das GA-7VAX/GA-7VAXP Motherboard RAID-Handbuch * IDE-Kabel x 1/ Floppy-Kabel x 1 4-Port USB-Kabel x 1 IDE-Kable x 2 * Audio Combohalter x1 * Motherboardtreiber- & Utility-CD (Treiber-CD) IEEE 1394-Kabel x1 * GA-7VAX/GA-7VAXP Benutzerhandbuch Center/Subwoofer-Kabel x1 E/A-Blech (SURROUND-KIT) PC-Schnellinstallationsanleitung Motherboard Einstellungsaufkleber... -
Seite 4: Kapitel 1 Einführung
Kapitel 1 Einführung Leistungsmerkmale Formfaktor 30,5cm x 23,4cm ATX-Formfaktor, 4 Schichten PCB. Motherboard GA-7VAX/GA-7VAXP Motherboard Socket A-Prozessor AMD Athlon /Athlon XP/ Duron (K7) 128K L1 & 256K/64K L2 Cache on die 200/266/333 MHz FSB- und DDR- Busgeschwindigkeiten <Anm 1> Unterstützt 1,4GHz und schnellere(CPU’s) - Seite 5 Onboard Sound Realtek ALC650 CODEC Line Out / 2 Frontlautsprecher Line In / 2 hintere Lautsprecher( Software-Switch) Mic In / Mitte& Subwoofer(Software-Switch) SPDIF Out /SPDIF In CD In / AUX In / Gameport Onboard USB 2.0 Integrierter VIA VT8235 Chipset Onboard RAID* Onbard Promise PDC20276 Unterstützt Datenstriping (RAID 0) oder -mirroring (RAID 1)
-

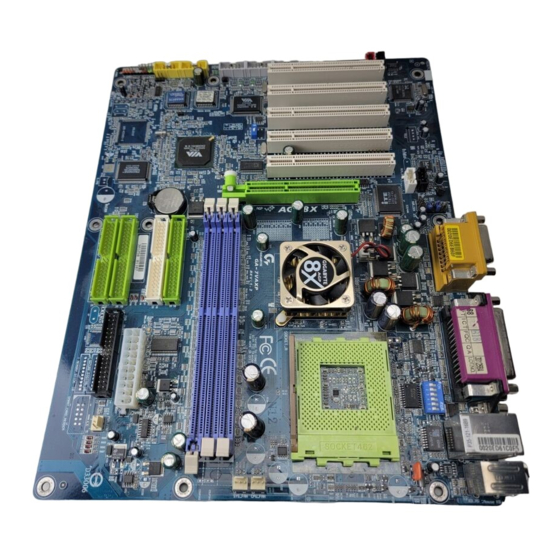

Seite 6: Ga-7Vax/7Vaxp Motherboard-Layout
PCI1 PDC20276* AC97 SCR** PCI2 VT8235 PCI3 PCI4 VT6306* MAIN Backup BIOS BIOS 8100BL PCI5 SPDIF_IN SPDIF PWR_LED F_USB1 F_USB2 F1_1394* F2_1394* F3-1394* USB 2.0 IEEE 1394* "*" Nur für GA-7VAXP. "**" Nur für GA-7VAX. GA-7VAX/GA-7VAXP Motherboard - 6 -... -
Seite 7: Kapitel 2 Hardwareinstallation
Kapitel 2 Hardwareinstallation Um Ihren Computer einzurichten, müssen Sie die folgenden Schritte vervollständigen: Schritt 1- Einstellen des Dip-Switch (CK_RATIO) und System-Switch (SW1) Schritt 2- Installieren der Central Processing Unit (CPU) Schritt 3- Installieren der Arbeitsspeichermodule Schritt 4- Installieren der Erweiterungskarten Schritt 5- Verbinden der Flachbandkabel, Gehäuseanschlüsse und Stromversorgung Schritt 6- Setup des BIOS... -
Seite 8: Schritt 1: Installieren Der Central Processing Unit (Cpu)
(X X X X O) 11.5x >=12.5x CK_RATIO O: EIN / X :AUS Die Systembusfrequenz kann über den System- Switch (SW1) auf 100/133/166MHz umgestellt Standardeinstellung: 100MHz werden. (Die interne Frequenz hängt von der CPU ab.) CPU-TAKT 100MHz 133MHz 166MHz GA-7VAX/GA-7VAXP Motherboard - 8 -... -
Seite 9: Schritt 1-2: Installieren Der Cpu
Schritt 1-2: Installieren der CPU CPU-Ansicht von oben. CPU-Ansicht von unten. CPU-Sockelhebel Pol 1-Anzeige 2. Richten Sie die abgeschnittene 1. Ziehen Sie den Hebel bis auf einen (goldene) Ecke der CPU an den Winkel von 90 Grad hoch.. Sockelpol 1 aus. Stecken Sie dann die CPU in den Sockel ein Stellen Sie bitte sicher, dass der Typ Ihrer CPU von diesem Motherboard unterstützt wird. -
Seite 10: Schritt 1-3:Installieren Des Cpu-Kühlkörpers
Wärmeleitfähigkeit zwischen Ihrer CPU und dem Kühlkörper zu haben. Vergessen Sie nicht den Netzstecker des CPU-Kühlers in den CPU- Kühleranschluss einzustecken, um die Installation zu vervollständigen. Beziehen Sie sich bitte auf die dem CPU-Kühlkörper beigelegten Installationsanweisungen. GA-7VAX/GA-7VAXP Motherboard - 10 -... -
Seite 11: Schritt 2: Installieren Der Arbeitsspeichermodule
Schritt 2: Installieren der Arbeitsspeichermodule Dieses Motherboard bietet 3 Dual-Inline-Speichermodul(DIMM)-Steckplätze an. Das BIOS erkennt automatisch den Typ und die Größe des Arbeitsspeichers. Stecken Sie zum Installieren des Speichermoduls das Modul in den Steckplatz ein. Das DIMM-Modul kann wegen der Kerbe nur in eine bestimmte Richtung eingesteckt werden. Die Speichergröße in verschiedenen Steckplätzen kann unterschiedlich sein. -
Seite 12: Schritt 3: Installieren Der Erweiterungskarten
Richten Sie die AGP-Karte an den AGP-Steckplatz auf AGP-Karte dem Motherboard aus und drücken die Karte fest in den Steckplatz ein. Stellen Sie sicher, dass die AGP-Karte von dem kleinen weißen Riegel befestigt wird. GA-7VAX/GA-7VAXP Motherboard - 12 -... -
Seite 13: Schritt 4: Verbinden Der Flachbandkabel, Gehäuseanschlüsse Und Stromversorgung
S c h r i t t 4 : V e r b i n d e n d e r F l a c h b a n d k a b e l , Gehäuseanschlüsse und Stromversorgung Schritt 4-1: Verbinden mit dem hinteren E/A-Feld PS/2-Tastatur- und PS/2-Mausanschluss Diese Anschlüsse unterstützen die Standardmäßige PS/2-Mausanschluss... -
Seite 14: Audio-Anschlüsse
“MIC Out “. Methode 2: Beziehen Sie sich auf Seite 19 und wenden Sie sich an Ihren Händer für ein optionales SUR_CEN-Kabel. Lesen Sie bitte “2-/4-/6-Channel Audio Function Introduction”, um detaillierte Einstellungsanweisungen für 2-/4-/6-Kanal-Audio zu erhalten. GA-7VAX/GA-7VAXP Motherboard - 14 -... -
Seite 15: Schritt 4-2 : Verbinden Der Anderen Anschlüsse
22) WOL 9) RAM_LED 23) SECURE_DIGITAL * 10) F_PANEL 24) MEMORY_STICK * 11) PWR_LED 25) SMART_CARD_READER * 12) BATTERY 26) SCR ** 13) F_AUDIO 27) CI 14) SUR_CEN "*" Nur für GA-7VAXP "**" Nur für GA-7VAX. - 15 - Hardwareinstallation... - Seite 16 ATX- Stromkabel und andere benötigte Geräte bereits +12V richtig an das Motherboard angeschlossen 5V SB (Standby +5V) Power Good wurden. Erde Erde Erde Erde Erde PS-EIN(Soft Ein/Aus) Erde Erde -12V 3.3V 3.3V 3.3V GA-7VAX/GA-7VAXP Motherboard - 16 -...
- Seite 17 6)IDE1/ IDE2 (IDE1/IDE2-Anschluss) Wichtiger Hinweis: Schließen Sie bitte die erste Festplatte an IDE1 und das CDROM-Laufwerk an IDE2 an. Der rote Strich des Flachbandkabels muss auf der selben Seite wie Pol 1 liegen. Wichtige Hinweise: 7)IDE3/IDE4-Anschluss * 1. Der rote Strich des Flachbandkabels muss auf (RAID/ATA133,Grün-Anschluss) der selben Seite wie Pol 1 liegen.
- Seite 18 Zu: Ein-/Ausschalten MPD(Meldungs-LED/Strom-/ Pol 1: LED Anode(+) Sleep-LED) Pol 2: LED Kathode(-) Bitte verbinden Sie gemäß der obigen Pol-Zuweisung die Strom-LED, PC-Lautsprecher, Reset- Schalter und Netzschalter usw. auf der Frontseite des Computers mit dem F_PANEL-Anschluss. GA-7VAX/GA-7VAXP Motherboard - 18 -...
- Seite 19 PWR_LED wird mit der System-Stromanzeige 11)PWR_LED verbunden, um anzuzeigen, ob das System ein oder aus ist. Diese LED blinkt, wenn das System in den Suspendmodus geht. Wenn eine zweifarbige LED verwendet wird, dann ändert sich die Farbe der Strom-LED in diesem Fall.
- Seite 20 SPDIF IN 19)IR Seien Sie bitte vorsichtig mit der Polung des IR- Anschluss , wenn Sie die Verbindung IR Dateneingangt vornehmen. Wenden Sie sich bitte an Ihren VCC(+5V) IR Datenausgang Händler für ein optionales Gerät. GA-7VAX/GA-7VAXP Motherboard - 20 -...
- Seite 21 20)F_ USB1 / F_USB2 Achten Sie bitte auf die Polung des Front-USB- Anschluss. Überprüfen Sie die Pol-Zuweisung, (Front USB-Anschluss, Gelb) wenn Sie das Front-USB-Kabel anschließen. Wenden Sie sich bitte an Ihren Händler, um ein optionales Front-USB-Kabel zu erhalten. F_USB1 F_USB2 21)F1_1394/F2_1394/F3_1394(IEEE1394-Anschluss,Grauer Anschluss) * Hinweis: IEEE1394 ist ein Seriellschnittstellen-Standard...
- Seite 22 Ihren Händler. SCAIO SCAC4 Dieser 2-polige Anschluss gestattet Ihrem Sys- 27) CI (Gehäuse offen) tem den Alarm zu aktivieren oder deaktivieren, wenn das Computergehäuse geöffnet wird. Erde Signal "*" Nur für GA-7VAXP. "**" Nur für GA-7VAX. GA-7VAX/GA-7VAXP Motherboard - 22 -...
