Fujitsu ScanSnap Bedienungsanleitung Seite 32

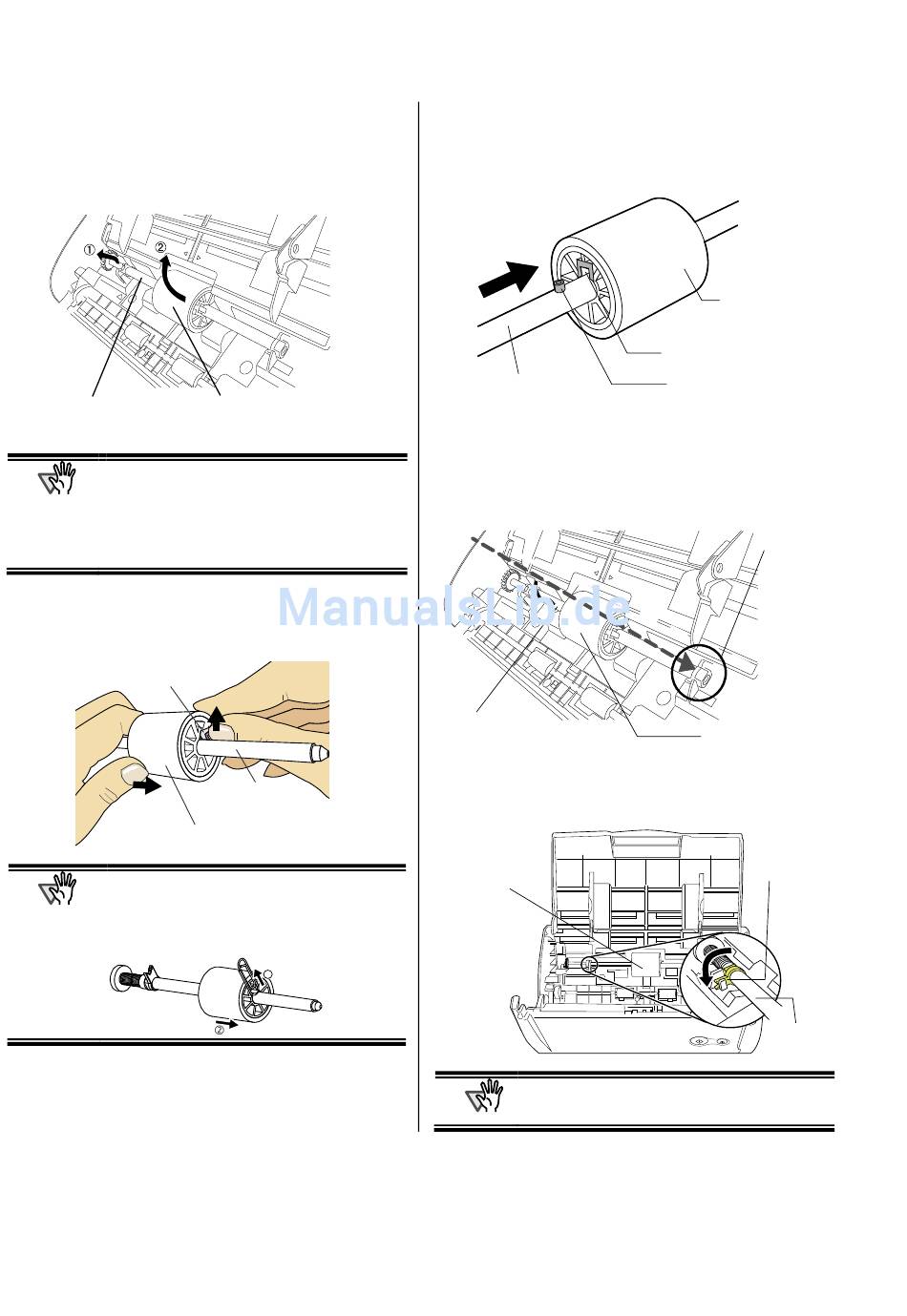

6. Entfernen Sie die Einzugsrolle mit der Achse.
Ziehen Sie die linke Seite der Einzugsrollenachse
etwas nach oben (ca 5 mm), ziehen die Achse dann
nach links und heben sie schließlich an, um die
Einzugsrolle mit der Achse vom Scanner zu entfernen.
Einzugsrollenachse
Wenn die Umgebung der Einzugsrolle mit
ACHTUNG
Papierstaub verschmutzt ist, kann dies
Scan-Fehler zur Folge haben. Säubern Sie die
verschmutzten Bereiche mit einem trockenen
Tuch, welches mit dem Reiniger F1 befeuchtet ist.
* Verwenden Sie kein Wasser, neutrale Lösungen
oder Sprays.
7. Entfernen Sie die Einzugsrolle von der Achse.
Ziehen Sie die Rolle von der Achse während Sie die
Halterung nach oben drücken.
Halterung
Geben Sie Acht, nicht Ihren Fingernagel
ACHTUNG
abzubrechen. Um dies zu vermeiden, können Sie
auch wie in der Abbildung gezeigt eine
Büroklammer zum Anheben der Halterung
verwenden.
30 |
Einzugsrolle
Achse
Einzugsrolle
1
8. Stecken Sie die neue Einzugsrolle auf die Achse auf.
Installieren Sie die neue aufgesteckte Einzugsrolle,
indem Sie die Hervorstehung an dem entsprechenden
Gegenstück der neuen Einzugsrolle ausrichten.
Achse
9. Setzen Sie die neue Einzugsrolle, aufgesteckt auf der
Achse, wieder in den Scanner ein. Führen Sie die
rechte Seite der Achse in die Halterung rechts ein.
Führen Sie dann die linke Seite der Achse nach unten
in ihre Installationsposition.
Achse
10. Fixieren Sie die Einzugsrollen-Halterung (links),
indem Sie diese in Pfeilrichtung drehen.
Einzugsrolle
Versichern Sie sich, dass die Einzugsrolle korrekt
ACHTUNG
sitzt. Anderenfalls kann dies Papierstaus oder
andere Einzugsfehler zur Folge haben.
Einzugsrolle
Gegenstück
Hervorstehung
Halterung
Einzugsrolle
Einzugs-
rollen-
Halterung
Achse
