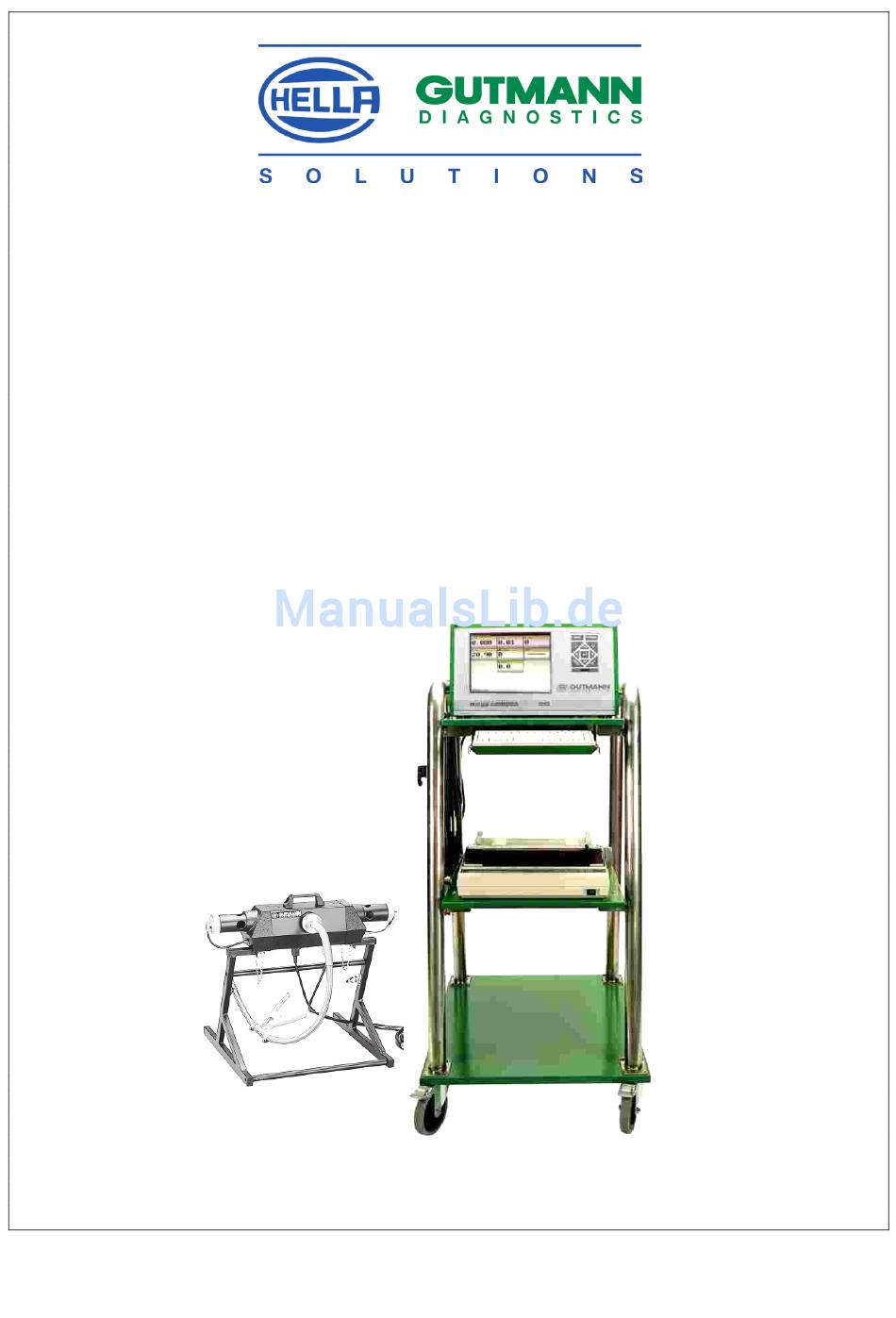

Bedienungsanleitung
Abgas-Messgerät
mega compaa GM3
Kombi
HBGM3CV3900DE0711S0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GUTMANN mega compaa GM3 Kombi

Inhaltszusammenfassung für GUTMANN mega compaa GM3 Kombi

  • Seite 1 Bedienungsanleitung Abgas-Messgerät mega compaa GM3 Kombi HBGM3CV3900DE0711S0...

  • Seite 2: Inhaltsverzeichnis

    mega compaa GM3 Bedienungsanleitung mega compaa GM3 Inhaltsverzeichnis Aufbauanleitung Geräteträger Aufbauanleitung Multistation GM3 / Gerätestation GM3 Allgemeine Angaben Hinweise Bedienungselemente Einstellungen On Board Diagnose Fahrzeugauswahl AU-Ablauf: Otto ohne Kat / U-Kat / G-Kat AU-Ablauf: Otto G-Kat mit OBD Messbetrieb: Otto Abgasdiagnose Prüfgas-Justierung AU-Ablauf: Diesel...

  • Seite 3: Pc-Tastatur Montieren

    mega compaa GM3 Aufbauanleitung Geräteträger Hinweis! Vor dem Aufbau des Geräteträgers ist die Lieferung auf Vollzähligkeit, gemäß der  beigefügten Packliste und auf evtl. vorhandenen Beschädigungen zu überprüfen. Kartonagen und Folien von Geräteträger entfernen  Vorsicht beim Entfernen der Folien am Druckerfach. Der Drucker ist mit Klettverschlüssen an der Unterseite fixiert.

  • Seite 4: Messkabel Und Abgasschlauch Seitlich An Geräteträger Anbringen

    mega compaa GM3  Mess- u. Verbindungskabel an mega compaa GM3 anschließen Die Anschlusskabel vom Netzteil, Temperatursonde, Drehzahl, OBD, Drucker, Diesel-Messkopf und Tastatur werden durch die Aussparung im oberen Blech des Geräteträgers zum Abgasmessgerät geführt (siehe Abb.). Der Erdungsanschluss (gelb-grün) wird in die Kabelzunge am mega compaa GM3 und in die Netzsteckerleiste eingesteckt und ebenfalls durch die Aussparung geführt.

  • Seite 5: Übersicht - Schnittstellen Und Anschlüsse

    mega compaa GM3  Übersicht – Schnittstellen und Anschlüsse Eingang OBD-Stecker VGA Eingang Diagnosetool (macs 44/55) VGA Ausgang externer Monitor Schnittstelle Drucker Einschub Smart-Media Eingang PC / Modem Eingang Diesel-Messkopf GM3-DMK Eingang Diagnosetool (macs 44/55) Eingang Spannungsversorgung 12V Eingang Öltemperatur Eingang Drehzahl Taster...

  • Seite 6: Kabel Und Schläuche Verlegen

    mega compaa GM3 Kabel und Schläuche verlegen  Kabel und Schläuche entlang des Geräteträgerrahmens mit Kabelbinder fixieren. Netzkabel für Diesel-Messkopf mit Hilfe des mitgelieferten Haltegummis, in Bohrungen seitlich am oberen Ablagefach, aufhängen. Schlauch Wasser-Aus Netzkabel Netzstecker Diesel Messkopf Diesel-Messkopfkabel fixieren ...

  • Seite 7: Diesel-Messkopfgestell Montieren

    mega compaa GM3  Diesel-Messkopfgestell montieren Linken und rechten Standfuß (C1 und C2) und die Verbindungsstangen (D) mit den 4 Schrauben (A) und den Federscheiben (G) verschrauben. Danach werden die O-Ringe (B) auf den Messkopf (F) gesteckt. Anschließend Messkopf auf das montierte Gestell mit dem beiliegenden Splintsatz montieren. ...

  • Seite 8: Geräteträger Komplett Montiert

    mega compaa GM3 Geräteträger komplett montiert Abgasmessgerät mega compaa GM3 Schubfach mit PC-Tastatur Drucker Opazimeter Kapitel B - 6 - Vers. 39...
  • Seite 9 mega compaa GM3 Aufbauanleitung Multistation GM3 / Gerätestation GM3 Hinweis! Vor dem Aufbau der Gerätestation ist die Lieferung auf Vollzähligkeit, gemäß der  beigefügten Packliste und auf evtl. vorhandene Beschädigungen zu überprüfen. Die Frontplatte der Tastaturschublade sowie die schwarzen Bügelgriffe an der Frontseite ...

  • Seite 10: Seitenansicht Multistation Gm3

    mega compaa GM3 Seitenansicht Multistation GM3 Digitale Drehzahlerfassung Kabelhalter Halter für Abgassonde Ablagefach f. Abgasschlauch Rückansicht Multistation GM3 Schnittstellen mega compaa GM3 mega compaa GM3 Schnittstellenträgerblech Modem (ISDN oder Analog) Netzteil mega compaa Netzteil mega macs Steckerleiste Aufnahme Dieselmesskopf Kapitel B1 - 2 - Vers.

  • Seite 11: Frontansicht Gerätestation Gm3

    mega compaa GM3 Frontansicht Gerätestation GM3 mega compaa GM3 Tastaturschublade Bügelgriff schwarz Schubfach für Drucker 2. Schubfach (Option) 3. Schubfach (Option) 4. Schubfach (Option) Rückansicht Gerätestation GM3 mega compaa GM3 Netzteil mega compaa Netzteil mega compaa Aufnahme Dieselmesskopf Kapitel B1 - 3 - Vers.

  • Seite 12: Allgemeine Angaben

    Allgemeine Angaben Gerätehersteller Hella Gutmann Solutions GmbH Am Krebsbach 2 D-79241 Ihringen Typenbezeichnungen der Geräte a.) mega compaa GM3 Kombi Kombigerät zur Abgasmessung an Fremdzündungs- und Kompressionsmotoren, bestehend aus: Messbank (mega compaa GM3 - Benzin) Messelektronik (mega compaa GM3 - Benzin/Diesel)

  • Seite 13: Geräteübersicht

    GM3 Geräte-Übersicht mega compaa GM3 Kombi" Drehzahl Trigger Diesel Messkopf Alternativ GM3-DMK Klemmgeber Öltemperatur Diesel Abgas EIN / Benzin Öltemperatur RPM 1/2/3 Diagnose PC/Modem Diagnosetool "mega macs" VGA-Eingang externer Power 9-16V Bildschirm Netzteil Drucker Drucker mega compaa Tasten...

  • Seite 14: Typenbezeichnungen Der Geräte

    GM3 Allgemeine Angaben Gerätehersteller Hella Gutmann Solutions GmbH Am Krebsbach 2 D-79241 Ihringen Typenbezeichnungen der Geräte a.) mega compaa GM3-Diesel Teilstrom-Trübungsmessgerät für Fahrzeuge mit Kompressionszündungsmotoren, bestehend aus: Diesel Messkopf (mega compaa GM3 - DMK) Messelektronik (mega compaa GM3 - Benzin/Diesel)

  • Seite 15: Wartung

    Schützen Sie das Gerät vor Wasser (nicht wasserdicht!) Schützen Sie die Geräte vor harten Schlägen (nicht fallen lassen) Das Gerät darf nur durch die von Hella Gutmann autorisierten Techniker geöffnet werden. Bei Verletzung der Eichsiegel oder unerlaubten Eingriffen ins Gerät erlischt die Garantie.

  • Seite 16: Sicherheitsmaßnahmen Erstickungsgefahr

    mega compaa GM3 Sicherheitshinweis Sicherheitsmaßnahmen Hochspannung / Netzspannung: In elektrischen Anlagen treten se hr hohe S pannungen auf. Durch Spannungsüberschlä ge an beschädigten Bauteilen (Marderbisse etc.) od er Berühren von spannungsführe nden Bauteilen, besteht die Gefahr eines Stromschlages.  Nur Stromzuleitungen mit geerdetem Schutzkontakt benutzen ...

  • Seite 17: Wichtige Allgemeine Hinweise Zum Störungsfreien Betriebsablauf

    mega compaa GM3 Wichtige allgemeine Hinweise zum störungsfreien Betriebsablauf Abgas-Messgerät nur mit externem originalem Netzteil betreiben. Netzteil nur an einer geprüften Steckdose (220V) anschließen. Am verwendeten Steckdosen- stromkreis sollen keine anderen Geräte angeschlossen sein. Keine Kabeltrommel benutzen. An der Steckdose muß der Schutzleiter angeschlossen sein. (Spannungsspitzen durch Schweissgeräte etc.
  • Seite 18 Da es sich bei dem vorliegenden Gerät um ein ausschließlich gewerblich genutztes Gerät handelt (B2B), darf es nicht bei öffentlich rechtlichen Entsorgungsbetrieben abgegeben werden. Wenn Sie Ihr Gerät entsorgen möchten, wenden Sie sich bitte unter Angabe des Kaufdatums und der Gerätenummer an: Hella Gutmann Solutions GmbH Am Krebsbach2 D-79241 Ihringen WEEE-Reg.Nr. DE25419042 Tel.

  • Seite 19: Beschreibung Der Bedienungselemente

    mega compaa GM3 Beschreibung der Bedienungselemente TFT-Display und Tastaturen mega compaa GM3 Folientastatur TFT-Display PC-Tastatur Statusanzeige Kopfzeile Hauptmenü>>Fahrzeugauswahl>>Fahrzeugtypen>>Fahrzeugdaten CO [% vol] CO [% vol] CO2 [% vol] 0.000 0.00 AU starten Fahrzeug-Ident-Daten Auswahlfenster Fahrzeug-Soll-Daten (Menü) OBD-Parameter 0.00-3.50 OBD-Verbindungsaufbau HC [ppm vol] O2 [% vol] 20.94 Wertefenster...

  • Seite 20: Statusanzeige

    mega compaa GM3 Statusanzeige  Die Statusanzeige gibt den momentanen Status der Kommunikation mit dem Fahrzeug bzw. dem PC über verschiedene Symbole wieder. Symbol Kfz grau: keine Kommunikation. Symbol Kfz orange: Kommunikation wird aufgebaut. Wenn Symbol Kfz im Wechsel grün/grau: Kommunikation erfolgreich aufgebaut. Der Schwarze Balken läuft von links nach rechts wenn die Kommunikation aufgebaut wird und ist.
  • Seite 21 mega compaa GM3 Tastenfunktionen - Folientastatur Pfeiltaste- Auswahl Zeile Umschalt-Taste mega mega compaa compaa  mega macs Funktionstaste Pfeiltaste- Pfeiltaste- Auswahl Auswahl Spalte Funktionstaste Taste-Drucken Pfeiltaste- Auswahl Zeile Tastenfunktionen Folientastatur  /  Pfeiltasten zur Auswahl der gewünschten Spalten  /  Pfeiltasten zur Auswahl der gewünschten Zeilen ...
  • Seite 22 mega compaa GM3 Funktionstasten – mega compaa GM3 >Taste< Funktion >Taste< Funktion Cursor links/rechts STRG+A Messmodus A  /  Cursor oben/unten STRG +B Messmodus B  /  STRG +D div. wählbare Funktion Darstellung Funktionsmenü STRG +G gesetzl. Grenzwerte Suchen STRG +K 2/4-Takt...
  • Seite 23 mega compaa GM3 Rückansicht mega compaa GM3 Schnittstellen / Bauteile Eingang OBD-Stecker VGA Eingang Diagnosetool (macs 44/55) VGA Ausgang externer Monitor Schnittstelle Drucker Einschub Smart-Media Eingang PC / Modem Eingang Dieselmesskopf GM3-DMK Eingang Diagnosetool (macs 44/55) Eingang Spannungsversorgung 12V Eingang Öltemperatur Eingang Drehzahl...

  • Seite 24: Einstellungen

    Hauptmenü >> Einstellung >> Anwenderwerte  Wählen Sie im Fenster Einstellungen die Prüfstellen Nr. : BW-00-00-000 Option Anwenderwerte und bestätigen Sie Firma : Hella Gutmann mit >ENTER<. Strasse : Am Krebsbach 2 PLZ / Ort : 97241 Ihringen Telefon : 07668 / 9000-0 ...
  • Seite 25 mega compaa GM3 Textblöcke Der mega compaa GM3 ermöglicht Ihnen 3 Textblöcke für Ihren Textblock Alt_1 Ausdruck vorzudefinieren. Wir wünschen eine gute Fahrt!  Nach Anwahl eines Textblockes kann der Text direkt eingegeben werden.  Der eingegebene Text kann nun im Fenster Fzg.-Ident.-Daten (im AU-Ablauf) angezeigt und in die Nachweis mit der Tastenkombination >Alt+1/2/3<...

  • Seite 26: Monitoreinstellung

    mega compaa GM3 Monitoreinstellung Mit diesem Menüpunkt kann die Anzeige an einem externen Monitor (TFT Display) verändert werden. Es gibt 10 verschiedene Einstellmöglichkeiten.  Zum Verändern der Einstellmöglichkeiten, mit >ENTER< das Auswahlfenster öffnen und mit den Pfeiltasten die gewünschte Einstellung auswählen und mit >ENTER< bestätigen. ...

  • Seite 27: Hintergrundbeleuchtung

    mega compaa GM3 Standby Messbank Anzeige der Zeit bis die Messbank in den Standby Modus wechselt, wenn keine Tastatureingabe erfolgt. Hintergrundbeleuchtung  Mit der Option Hintergrundbeleuchtung kann die Helligkeit des Displays eingestellt werden.  Zur Einstellung Option Hintergrundbeleuchtung mit >ENTER< anwählen ...

  • Seite 28: Drucker-Schnittstelle

    Wird der mega compaa GM3 mit einem Diagnosegerät mega macs 44/55 verbunden und soll der Drucker auch für mega macs 44/55 verwendet werden, so muss die Grundeinstellung beibehalten werden.  Soll ein Ausdruck über das Gutmann Portal erfolgen (siehe Kapitel U1), wählen Sie die Option Netzwerk an. Auswahl mit >ENTER< bestätigen. ...

  • Seite 29: Einstellungen Sprache

    mega compaa GM3 Einstellungen Sprache  Die gewünschte Sprache, über die Pfeiltasten Neu Sprache eingestellt. anwählen und mit >ENTER< bestätigen. Wird erst nach Neustart aktiv! Gerät ausschalten Gerät nicht ausschalten Hinweis!  Sprache wird erst nach einem Geräteneustart aktiv.  Infomeldungen auf dem Display folgen. Land ...

  • Seite 30: Drehzahl- Und Temperaturerfassung

    mega compaa GM3 Drehzahl- und Temperaturerfassung Hinweis! Die Drehzahl- bzw. die Temperaturerfassung können im Messbetrieb, im Messfenster  Fahrzeugdaten sowie in den betreffenden zulässigen Messfenstern der AU-Abläufe, ausgewählt werden. Drehzahlerfassung Drehzahlmessung  Das Abgas-Messgerät mega compaa GM3 >> Weiter >> bietet im Messbetrieb sowie für den AU- Erfassungssystem : Trig.-Zange...
  • Seite 31 Yaris, RAV 4, Avensis, Landcruiser Markenspezifische Abgriffsmöglichkeiten  Bei Fahrzeugen, bei denen das Drehzahlsignal im Diagnosestecker anliegt, kann es auch dort abgenommen werden. Informationen über mögliche Drehzahlabgriffe sind im technischen Callcenter von Hella Gutmann erhältlich. Kapitel F - 8 - Vers. 39...

  • Seite 32: Temperaturerfassung

    mega compaa GM3 Temperaturerfassung Die Temperatur kann über die Temperaturmesssonde sowie über das OBD-Protokoll erfasst werden. Ebenfalls ist die Handeingabe einer alternativ gemessenen Motortemperatur, in den dafür zugelassenen Modi, möglich. Die alternative Messung kann über ein Eingabefeld beschrieben werden. Messbetrieb und AU-Ablauf Temperaturmessung Achtung!!! ...
  • Seite 33 mega compaa GM3 On Board Diagnose Der Modus OBD (On-Board-Diagnose) ermöglicht, die vom Fahrzeug unterstützten OBD-Parameter auszulesen, sowie den Fehlerspeicher anzuzeigen und zu löschen Hauptmenü Wählen sie die Option OBD aus dem Hauptmenü. . Offizielle Prüfablauf 2. Kunden-Datenbank 3. Messbetrieb 4.

  • Seite 34: Fehlerspeicher

    mega compaa GM3 Fehlerspeicher Fehlerspeicher  Auslesen, Anzeigen und Löschen von Es sind abgasrelevante Fehler im OBD-System vorhanden emissionsrelevanten Fehlercode P0 und P1 aus dem Fehlerspeicher. Fehleranzahl: 1 P0100*** LUFTMENGEN-/MASSENMESSER - FUNKTION FEHLERHAFT Hinweis! Mit den Tasten >Shift+Druck< kann das Messfenster ausgedruckt werden. ...
  • Seite 35 mega compaa GM3  Mode1: Istwerte (Parameter) Dort besteht die Möglichkeit die vom Fahrzeugt bereitgestellten aktuellen abgasrelevanten Messwerte (Istwerte) anzeigen zu lassen. Abgasrelevante Parameter sind z.B. Kühlmitteltemperatur, Drehzahl, Readinesscode unterstützt, Readinesscode gesezt.  Mode 2: Fehlerumgebungsdaten (Freeze Frame) Hier können die betriebsbedingten Parameter, die Freeze Frame Daten abgerufen werden, die beim Abspeichern eines abgasrelevanten Fehlers vorlagen.
  • Seite 36 mega compaa GM3 Fahrzeugauswahl  Im Hauptmenü mit die Option AU-Prüfablauf anwählen und mit Hauptmenü >ENTER< bestätigen. 1. AU-Prüfablauf 1. Offizielle Messun 2. Kunden-Datenbank 3. Messbetrieb 4. On-Board-Diagnose 5. Abgasdiagnose 6. Prüfgas-Justierung 7. Einstellungen 8. Wartungsbuch 9. Ausschalten  Das Eingabefenster Fahrzeugauswahl erscheint Hauptmenü>>Fahrzeugauswahl mit folgenden Auswahl- und System Benzin/Diesel...
  • Seite 37 mega compaa GM3 zu a.) Auswahlmöglichkeit über Allgemein Hauptmenü>>Fahrzeugauswahl  Unter dem Menüpunkt Allgemein können, durch bestätigen Allgemein mit >ENTER<, Fahrzeuge die nicht in der Hersteller- Alfa Romeo Datenbank aufgelistet sind, entsprechend Ihrer verwendeten Asia Kraftstoffart und Abgastechnologie, ausgewählt werden. Audi Barkas Hauptmenü>>Fahrzeugauswahl...
  • Seite 38 mega compaa GM3 Hinweis!  Wird im Eingabefenster Fahrzeugauswahl keine oder nur die TSN eingetragen, erfolgt die Suche über die Fahrzeughersteller.  Wird nur die HSN eingetragen beginnt die Auswahl im Menü Fahrzeugtypen des ausge- wählten Herstellers. Infofenster  Im Menü Fahrzeugtypen, zeigt ein Info-Fenster nach markieren eines Fahrzeugs, für ca. 10s die verbaute Abgastechnik, die Typ-Schlüsselnummern, das Baujahr und ggf.
  • Seite 39 mega compaa GM3 AU starten Fahrzeugdaten Nach der korrekten Auswahl des Fahrzeuges wird automatisch das Menü Fahrzeugdaten im AU- Ablauf geöffnet. Nach bestätigen des Hinweises für Automatikfahrzeuge wird der AU-Vorabtest ge- startet. Automatikfahrzeuge Bei Automatik-Fahrzeugen Wählhebel auf P oder N stellen! ...

  • Seite 40: Auqs-Daten Übertragen

    mega compaa GM3 Kunden-Datenbank  Im Menüpunkt Kunden-Datenbank sind alle durchgeführten Abgasuntersuchungen gespeichert.  Gespeicherte AU-Protokolle können über verschiedene Auswahlkriterien aufgerufen, die Kunden- daten für eine erneute AU verwendet oder eine Kopie des Protokolls gedruckt werden.  Im Menü Kunden-Datenbank abgelegte AU-Protokolle, können zum QS-System übertragen wer- den.
  • Seite 41 mega compaa GM3 AU aus Auswahlliste starten Datensatz mit dem >Cursor< aus den angezeigten Datensätzen der Kundendatenbank  auswählen und mit >F4< (oder über das Funktionsmenü >F2< und >ENTER<) die AU starten. AU-Protokoll aus Auswahlliste anzeigen  Datensatz mit dem >Cursor< aus den angezeigten Datensätzen der Kundendatenbank auswählen und mit >ENTER<...
  • Seite 42 mega compaa GM3 Datensätze löschen Die Löschfunktionen können über >F2< aus dem Funktionsmenü aufgerufen werden oder:   >F6< Eintrag löschen: löscht einen einzelnen markierten Datensatz.  >F7< Block löschen: löscht über die Suchfunktion eingegebene Datenblöcke. Es kann zwischen folgenden Optionen ausgewählt werden: ...

  • Seite 43: Fahrzeug Wird Mit Gewählten Solldaten In Kundendatenbank Abgelegt

    mega compaa GM3 Fahrzeug mit AU-Daten in Kundendatenbank speichen Vor dem Ausdruck können die Fahrzeugdaten in der Kundendatenbank abgelegt werden und bei Auf- ruf des Fahrzeugs zu einem späteren Zeitpunkt wieder verwendet werden, wenn z.B. das Fahrzeug nicht in der AU-Datenbank hinterlegt ist. ...
  • Seite 44 mega compaa GM3 AU-Prüfablauf starten Nach dem Einschalten des Gerätes und der Auswahl der gewünschten Betriebsart (Messbetrieb, oder AU-Prüfabauf) fordert das Gerät die im folgenden beschriebene Prüfroutinen. Aufwärmphase – Lecktest – Nullgasprüfung – Standby  Befindet sich die Messbank noch in der Messbank wird vorbereitet Aufwärmphase, wird folgende Meldung angezeigt Aufwärmzeit der Messbank: 10-30 Sekunden.

  • Seite 45: Standby-Betrieb Messbank

    mega compaa GM3 Standby-Betrieb Messbank Befindet sich das Gerät im Grundmenü und erfolgt 2 Minuten keine Bedienung, wechselt  das Gerät in den Standby-Betrieb. Ist im Messbetrieb kein Fahrzeug angeschlossen, geht das Gerät nach 15 Minuten in den  Standby-Mode. Folgender Hinweistext erscheint: Messbank befindet sich im Standby-Betrieb ...
  • Seite 46 mega compaa GM3 G-Kat – Prüfablauf  Im Prüfablauf G-Kat kann bei Fahrzeugen, die über OBD-Protokolle Grenzwertekontrolle AU starten verfügen, zusätzlich der OBD-Parameter ausgelesen werden. Diese Fahrzeug-Ident-Daten Funktion ermöglicht die Anwendung verschiedener Ersatzverfahren. Fahrzeug-Soll-Daten OBD-Parameter OBD-Verbindungsaufbau  Zum Auslesen des OBD-Parameter wird die Kommunikation zum Fahrzeug durch bestätigen mit >ENTER<...

  • Seite 47: Zündprüfung

    mega compaa GM3 Nach der Dateneingabe verlassen Sie das Fenster mit >ESC< und können nun mit den Menü-  punkt Zündprüfung fortfahren. Hinweis! Ohne diese Eingaben kann nicht im Programmablauf fortgefahren werden. Dies wird mit  entsprechenden Meldungen dann auch angezeigt. Zündprüfung Im Wertefenster Zündprüfung werden die Sollwerte angezeigt und die Messfenster Drehzahl ...

  • Seite 48: Motortemperatur

    mega compaa GM3 Motortemperatur Eingabe Das Fenster Motortemperatur sowie die Messfenster  Erfassung der Motortemperatur beenden Drehzahl und Motortemperatur werden geöffnet. Alternative Temp.-Messung: Temperatur-Erfassung über Funktionsmenü anwählen!  Die Art der Drehzahlerfassung sowie der Temperatur- RPM [1/min] Motortemp. [°C] erfassung kann mit den Tasten >F7< bzw. >F8< oder mit >F2<...

  • Seite 49: Messung Leerlauf

    mega compaa GM3 Prüfung bei Leerlaufdrehzahl  Die Hinweisfenster des AU-Ablaufs können sich ändern, wie es in der Folge beschrieben wird.  Das Gerät fordert Sie auf, die Solldrehzahl -Messung Leerlauf- anzufahren SOLLDREHZAHL ANFAHREN!  Nach Erreichen der Solldrehzahl beginnt das Gerät Messung Leerlauf - aktiv selbstständig mit dem Zeitzähler.
  • Seite 50 mega compaa GM3 AU-Ablauf: Regelkreisprüfung  Das Testgerät beginnt automatisch mit der Regel- Regalkreisprüfung kreisprüfung. Sie werden aufgefordert, die vorge- schriebene Solldrehzahl anzufahren oder, falls Sie Solldrehzahl anfahren! schon innerhalb der Toleranz sind, diese konstant zu halten. Nach erreichen der Drehzahl startet der Zeitzähler.
  • Seite 51 mega compaa GM3 Hinweis! AU-Ablauf ohne Kat / U-Kat / G-Kat – Auswahl Kraftstoffart: Wasserstoff Wird in den Fahrzeug-Soll-Daten: ohne Kat / U-Kat und G-Kat die Kraftstoffart Wasserstoff ausgewählt, wird ein verkürzter AU-Ablauf gestartet, der sich lediglich auf die Prüfpunkte be- schränkt.

  • Seite 52: Kontrollausdruck

    mega compaa GM3 Nicht behobene Mängel  Hier sind alle Mängel einzutragen, die dem AU-Prüfer während der AU-Durchführung auffallen und nicht unbedingt im Zusammenhang mit der AU stehen müssen. Nach Öffnen der Option Erläuterungen mit >ENTER< können Sie mit der Tastenkombination ...

  • Seite 53: Prüfablauf - G-Kat Mit Obd

    mega compaa GM3 Prüfablauf – G-Kat mit OBD Nach der korrekten Auswahl des Fahrzeuges Hauptmenü>>Fahrzeugauswahl>>Fahrzeugtyp>>AU-Ablauf >> Grenzwertekontrolle CO [% vol] CO2 [% vol] wird automatisch das Menü Fahrzeugdaten 0.000 0.000 AU starten geöffnet. OBD-Parameter Fehlerspeicher Lage des OBD-Ste.  Jetzt ist die Grenzwertekontrolle aktiv, HC [ppm vol] O2 [% vol] OBD-Verbindungsaufb.
  • Seite 54 mega compaa GM3 Grenzwertekontrolle Zum Auslesen des Fehlerspeichers muss die OBD-  AU starten Kommunikation aufgebaut sein. Diese kann auf 5 OBD-Parameter verschiedene Wegen hergestellt werden: Fehlerspeicher Fehlerspeicher Lage des OBD-Steckers - anwählen von Fehlerspeicher direkt OBD-Verbindungsaufbau - anwählen Funktionsmenü >F2< Fahrzeug-Ident-Daten - Tastenkombination >Strg+S<...
  • Seite 55 mega compaa GM3 AU starten Hinweis! Erstzulassung ab dem 01.01.2006 Bei diesen Fahrzeugen wird nach Leitfaden 4, ein zweistufiges Prüfverfahren angewendet, d.h.:  Sind alle Prüfbereitschaftstest gesetzt wird nur eine Funktionsprüfung OBD durchgeführt.  Sind nicht alle Prüfbereitschaftstest gesetzt erfolgt zusätzlich die Abgasprüfung. ...
  • Seite 56 mega compaa GM3  Folgende Eingabefenster werden geöffnet. Wählen Sie Eingabe im Auswahlfenster das entsprechende Ergebnis an Zündung einschalten und bestätigen es mit >ENTER<. MIL-Kontrolleuchte – EIN? Kontrollleuchte MIL – EIN! Kontrollleuchte MIL – AUS!  Folgende Information wird angezeigt: Motor starten! Motor starten! Weiter mit >ENTER<.
  • Seite 57 mega compaa GM3 OBD-Status Der OBD-Status gibt an, welches OBD-System  OBD Status wird ausgelesen eingebaut ist.  Eine Bewertung dieser Angabe erfolgt nicht.Sie dient Bitte warten … lediglich der Information. Prüfbereitschafts-Test  Folgendes wird ausgelesen: Readiness-Code wird ausgewertet!  die unterstützten/nicht unterstützten Prüfbereitschaftstests.
  • Seite 58 mega compaa GM3 Status Kontrollleuchte MIL Der Status Kontrollleuchte MIL zeigt an, ob die  MIL-Status wird ausgelesen Kontrollleuchte MIL bei laufendem Motor vom Steuergerät angesteuert wird oder nicht. Der Status Bitte warten … wird automatisch vom mega compaa GM3 bewertet. i.O.
  • Seite 59 mega compaa GM3 Hinweis!  Sind alle unterstützten Readiness Code gesetzt, wird der Nachweis erstellt (s. S. 10, Drucken)  Ist dies nicht der Fall, muss nach Eingabe der Solldaten die Endrohrprüfung durchgeführt werden. Endrohrprüfung Fahrzeug-Solldaten  Mit dieser Option, Fahrzeug Solldaten, können die Grenzwertkontrolle Solldaten für die Endrohrprüfung eingegeben werden.
  • Seite 60 mega compaa GM3 Abgasmessung bei erhöhter Leerlaufdrehzahl  Die Hinweisfenster des AU-Ablaufs können sich ändern, wie es in der Folge beschrieben wird.  Das Gerät fordert Sie auf, die Solldrehzahl - Leerlauf Erhöht - anzufahren. Solldrehzahl anfahren Bitte warten … ...

  • Seite 61: Regelsondenprüfung

    mega compaa GM3 Regelsondenprüfung  Wenn festgestellt wurde, dass nicht alle unterstützten Prüfbereitschaftstests gesetzt sind, wird als Ergänzungsuntersuchung automatisch das/die Signal(e) der Lambdaregelsonde(n) ausgelesen, aufgenommen und bewertet. -Sondenmessung - Beruhigungsphase-  Das Gerät fordert Sie auf, die Solldrehzahl anzufahren. SOLLDREHZAHL ANFAHREN! ...
  • Seite 62 mega compaa GM3 Drucken  Siehe Programmablauf G-Kat. Prüfung wiederholen Ergebnis  Wird Prüfung wiederholen (vor Ausdruck) angewählt, werden alle vorher gemessenen Istwerte und Die Abgasuntersuchung wurde nicht bestanden Bewertungen gelöscht, der AU-Ablauf wird bei Ermittlung der Motortemperatur erneut begonnen. Die Prüfprotokoll drucken Solldaten können nicht mehr verändert werden! Prüfung wiederholen...

  • Seite 63: Betriebsprinzip - Gasmessung

    mega compaa GM3 Betriebsprinzip – Gasmessung Der mega compaa GM3 ist ein Gerät, das alle erforderlichen Eigenüberwachungen selbst durchführt. Die Analyse der Gase CO / CO2 und HC wird nach dem Prinzip der Infrarot-Strahlung durchgeführt. Die Sauerstoff (O2)- Analyse wird mittels eines chemischen O -Sensors durchgeführt.
  • Seite 64 mega compaa GM3 Messbetrieb – Benzin  Wählen Sie im Hauptmenü mit den >Cursor< die Option Hauptmenü Messbetrieb und bestätigen Sie mit >ENTER<. 1. AU-Prüfablauf 2. Kundendatenbank 3. Messbetrieb 4. On-Board-Diagnose 5. Abgasdiagnose 6. Prüfgas-Justierung 7. Einstellungen 8. Wartungsbuch Benzin-Fahrzeuge 9.
  • Seite 65 mega compaa GM3  Nach bestandenem Lecktest erscheint folgende Lecktest beendet Meldung. (siehe Bild –>) Nach Entfernen der Abdichtung geht das Gerät automatisch in den nächsten Modus . Abdichtung entfernen (Nullgas oder Messbetrieb)  Nach einem Neustart erfolgt nach dem Lecktest Nullgas-Justierung automatisch eine Nullgas-Justierung.

  • Seite 66: Messbetrieb Ausdruck

    mega compaa GM3  Die sonstigen Funktionen entsprechen dem zuvor beschriebenen Messbetrieb-Modus. Messbetrieb Ausdruck Fahrzeugauswahl Drehzahlteiler Drehzahlerfassung  Die Messwerte im Messbetrieb können über drei Temperaturerfassung verschiedene Wege ausgedruckt werden: Abgasdiagnose STRG+D Darstellung STRG+K 2/4-Takter  Taste >Print< auf Folientastatur STRG+S OBD-Verbindungsaufbau ...
  • Seite 67 mega compaa GM3 Betriebsstatus Aus dem Funktionsmenü oder direkt über die Funktionstaste >Alt+T <, kann die  Betriebsstatus-anzeige aktiviert werden. Sie wird im Messbetriebs-Modus, als Fenster auf dem Display, unten dargestellt. Der Betriebsstatus dient der Diagnose und zeigt u.a. den PEF-Wert sowie verschiedene Parameter und diverse Stati der Gerätekomponenten an.
  • Seite 68 mega compaa GM3 Betriebsart spülen Hinweis! Sollte das Gerät nach einer 2-Takt Messung ständig einen Nullabgleich fordern und der  HC-Wert nicht sofort unter 20ppm absinken, kann die Messbank mit Hilfe der Betriebsart Spülen von gasförmigen HC-Bestandteilen gereinigt werden.  Die Betriebsart Spülen kann mit Hilfe der Taste >F2<...
  • Seite 69 mega compaa GM3 Im Menü Fahrzeugtypen, zeigt ein Info-Fenster nach markieren eines Fahrzeugs, für ca. 10s die  verbaute Abgastechnik, die Typ-Schlüsselnummern, das Baujahr und ggf. die Fahrzeug-Ident.Nr.  In der Kriterienauswahl macht ein Hauptmenü>>Fahrzeugauswahl>>Fahrzeugtypen Infofenster weitere Angaben über verbaute Partner 1.1i TU1JP(HFX) 44/59...
  • Seite 70 mega compaa GM3 Darstellungsart Im Messbetrieb kann zwischen 3 Darstellungsarten gewählt werden. Zahlenwerte Balkendiagramm Liniendiagramm  Mit den Tasten >Strg+D< oder über das Funktionsmenü können die Dastellungsarten Zahlenwerte, Balkendiagramm und Liniendiagramm ausgewählt werden.  Mit der Auswahl Balkendiagramm werden die Messwerte als Balkendiagramme dargestellt. ...
  • Seite 71 mega compaa GM3 Mit der Auswahl Liniendiagramm werden die Messwerte als Liniendiagramme dargestellt. Ist ein Fzg angewählt, werden die Solldaten in das Diagramm übernommen. Die grün/rot-  Bewertung wird duch den Zahlenwert im jeweiligen Fenster neben dem Diagramms ersichtlich.  Mit der Taste >F9<...
  • Seite 72 mega compaa GM3 Abgasdiagnose  Wählen sie im Hauptmenü mit den >Cursor< die Option Hauptmenü Abgasdiagnose und bestätigen Sie mit >ENTER<. 1. AU-Prüfablauf 2. Kundendatenbank 3. Messbetrieb 4. On-Board-Diagnose 5. Abgasdiagnose 6. Prüfgas-Justierung 7. Einstellungen 8.Wartungsbuch 9. Ausschalten  Das Werte-Fenster für die Abgasdiagnose wird geöffnet. Bitte Abgaswerte eingeben! Pkw/Motorrad : Pkw...

  • Seite 73: Prüfgas-Justierung

    mega compaa GM3 Prüfgas-Justierung Die Prüfgas-Justierung wird jährlich automatisch angefordert, wobei 15 Tage vor Ablauf der Frist, bei jedem Neustart, ein Hinweis angezeigt wird. Prüfgas-Justierungen können auch bei Messbank- oder -Sensorfehlern, sowie unzulässigen Datumsänderungen angefordert werden. Durch die Prüfgas-Justierung werden alle vier Abgaskomponenten (CO, CO , HC, O ) justiert.
  • Seite 74 mega compaa GM3 Prüfgas-Justierung Hauptmenü  Wählen Sie aus dem Hauptmenü die Option 1. AU-Prüfablauf Prüfgas-Justierung 2. Kundendatenbank 3. Messbetrieb 4. On-Board-Diagnose 5. Abgasdiagnose 6. Prüfgas-Justierung 7. Einstellungen 8. Wartungsbuch 9. Ausschalten  Nach Bestätigung mit >ENTER<, wird das Das Gerät vor einer Justierung Eingabefenster für die Prüfgaswerte geöffnet.
  • Seite 75 mega compaa GM3  Danach werden Sie aufgefordert die Prüfgasflasche anzuschliessen.  Schliessen Sie die Prüfgasflasche am Anschluss Kal.-Gas ein (s. Bild Rückansicht) an und bestätigen Sie mit >ENTER<.  Stellen Sie den Druck des Justiergases so ein, dass er zwischen den beiden Pfeilen der Skala Druck liegt.
  • Seite 76 Hinweis! Optimale Messgenauigkeit und sichere Handhabung kann nur durch die Verwendung des  von Hella Gutmann empfohlenen Prüfgases (Art.Nr. 300001) sowie des Druckreglers (Art.Nr. 300785) erreicht werden.  Das Gerät sollte vor einer Justierung mindestens 30 Minuten eingeschaltet sein.
  • Seite 77 mega compaa GM3 AU-Prüfablauf Diesel  Nach dem Einschalten des Gerätes und der Auswahl des Fahrzeuges, wird der Dieselmesskopf aufgewärmt.  Ab einer Temperatur von 70°C ist das Opazimeter Diesel-Messkopf wird vorbereitet! betriebsbereit. Während der Aufwärmzeit wird die Ist-Temperatur angezeigt. Nach erreichen der 47,7 °C Betriebstemperatur wird das Fenster geschlossen.
  • Seite 78 mega compaa GM3 Hinweis! Ohne diese Eingaben kann nicht Programmablauf fortgefahren werden.  Motortemperatur Das Fenster Motortemperatur sowie die Messfenster Eingabe  Motortemperatur-Erfassung beenden Drehzahl und Motortemperatur werden geöffnet. Alternative Temp.-Messung:  Die Art der Drehzahlerfassung sowie der Temperatur- Temperatur-Erfassung über Funktionsmenü anwählen! erfassung kann mit den Tasten >F7<...
  • Seite 79 mega compaa GM3 Ermittlung der Abregeldrehzahl  Zur Ermittlung der Abregeldrehzahl sind die Werte über einen Zeitraum gemäß Herstellerangabe (mind.1s/max. 5s), ansonsten 5s zu mitteln. Die Laufzeit der Messung wird dem Anwender angezeigt  Setzen Sie sich in das Fahrzeug und führen Sie die nachfolgenden Anweisungen durch. -Ermittlung der Abregeldrehzahl- ...
  • Seite 80 mega compaa GM3 Messungen außerhalb der Toleranz  Sind Messwerte der letzten drei Messungen außerhalb Beschleunigung außerhalb Toleranz! der Toleranz, erfolgt die Abfrage, ob weitere Messungen durchgeführt werden sollen. Weitere Messung >ENTER< AU-Ablauf fortsetzen >ESC<  Mit Bestätigen der Taste >ENTER< wird eine weitere Messung hinzugefügt (es können beliebig viele Messungen hinzugefügt werden) ...
  • Seite 81 mega compaa GM3 Drucken Wählen Sie Prüfprotokoll drucken, wird nach dem Bestätigen nochmals das Fenster Fahrzeug-  Ident.-Daten geöffnet. Hier haben Sie die Möglichkeit Eingaben bezüglich der Ablauf Frist der nächsten AU zu machen, Erläuterungen einzutragen und die Fzg.-Ident.-Daten nochmals zu überprüfen.

  • Seite 82: Prüfablauf - Diesel Mit Obd

    mega compaa GM3 Prüfablauf – Diesel mit OBD Nach der korrekten Auswahl des Fahrzeuges und nach dem Aufwärmen des Dieselmesskopfs (s. Kapitel Diesel ohne OBD [N]), wird automatisch der Menüpunkt Fahrzeugdaten gestartet. Jetzt ist das Fenster Grenzwertekontrolle aktiv. Grenzwertkontrolle  Im Diesel mit OBD können zusätzlich zu, den Hauptmenü>>Fahrzeugauswahl>>Fahrzeugtyp>>AU-Ablauf >>...
  • Seite 83 mega compaa GM3  Im Menü Lage des Diagnosesteckers wird die Lage der OBD- Schnittstelle im Fahrzeug beschrieben und, sofern vorhanden, auch als Bild dargestellt.  Mit ><-Tasten kann im Text Zeilenweise geblättert werden, durch Tasten >Bild auf/ab< auf der PC-Tastatur, kann von einer Überschrift zur nächsten geblättert werden.
  • Seite 84 mega compaa GM3 Nach Bestätigen der Option AU starten wird das Fenster Fzg.-Ident.-Daten geöffnet. Diese Eingaben sind für die Fortsetzung der Messung erforderlich (s. Kapitel Diesel ohne OBD). Hinweis!  Die Fahrzeug-Ident.Nr. können im Ident.-Daten-Fenster manuell eingegeben werden.  Bei Fahrzeugen mit OBD wird die Fahrzeug Ident.Nr automatisch vom integrierten GM3- Scantool ausgelesen, wenn diese Funktion vom OBD-System des Fahrzeugs unterstützt wird.
  • Seite 85 mega compaa GM3 Kommunikationsaufbau Die Kommunikation zwischen mega compaa GM3  Kommunikationsaufbau ! und Steuergerät wird hergestellt. Bitte warten … (s. On-Board-Diagnose / Kommunikationsaufbau)  Der mega compaa GM3 erkennt automatisch alle, zugelassenen Kommunikationsprotokolle. Das AU-Gerät wählt automatisch Modus 9 und Modus 1 im OBD-System des Steuergerätes an. ...
  • Seite 86 mega compaa GM3 Prüfbereitschafts-Test  Folgendes wird ausgelesen:  die unterstützten/nicht unterstützten Readiness-Code wird ausgewertet! Prüfbereitschaftstests.  die gesetzten/nicht gesetzten Bitte warten … Prüfbereitschaftstests.  die unterstützten zu den gesetzten Prüfbereitschaftstests.  Der Prüfbereitschafts-Test ist eine Meldung, die den Status der abgasrelevanten Komponenten anzeigt.
  • Seite 87 mega compaa GM3 Status Kontrollleuchte MIL Der Status Kontrollleuchte MIL zeigt an, ob die  MIL-Status wird ausgelesen Kontrollleuchte MIL bei laufendem Motor vom Steuergerät angesteuert wird oder nicht. Der Bitte warten … Status wird automatisch vom mega compaa GM3 bewertet.
  • Seite 88 mega compaa GM3 Hinweis!  Sind alle unterstützten Readiness Code gesetzt, wird der Nachweis erstellt (s. S. 9, Drucken).  Ist dies nicht der Fall muss nach Eingabe der Solldaten die Endrohrprüfung durchgeführt werden. Endrohrprüfung Fahrzeug-Solldaten  Mit dieser Option können die Solldaten für die Grenzwertkontrolle Endrohrprüfung eingegeben werden.
  • Seite 89 mega compaa GM3 Ermittlung der Leerlaufdrehzahl  Die Hinweisfenster des AU-Ablaufs können sich ändern, wie es in der Folge beschrieben wird. -Ermittlung der Leerlaufdrehzahl-  Das Fenster Leerlauferfassung öffnet sich. Nun werden Sie aufgefordert die Solldrehzahl anzufahren. Solldrehzahl anfahren  Nach Erreichen der Solldrehzahl beginnt das Gerät -Ermittlung der Leerlaufdrehzahl- automatisch mit dem Zeitzähler.
  • Seite 90 mega compaa GM3 Freie Beschleunigung Wenn die Ermittlung der Leerlaufdrehzahl und Abregeldrehzahl als i.O. bewertet wurden,  kommen die folgende Hinweisfenster bei den Messungen: ---Messung aktiv---  Leerlaufdrehzahl halten LEERLAUFDREHZAHL HALTEN ! ---Messung aktiv---  FAHRPEDAL DURCHTRETEN ! Fahrpedal voll durchtreten ---Messung aktiv--- ...
  • Seite 91 mega compaa GM3 Hinweis! Erstzulassung ab dem 01.01.2006 Die Beschleunigungszeit wird automatisch vom Gerät bewertet  Sind Beschleunigungszeit bzw. Beschleunigung-Bandbreite außerhalb Toleranz wird das  Ergebnis automatisch mit n.i.O. bewertet. Erstzulassung vor dem 01.01.2006 Die Bewertung der Beschleunigungszeit erfolgt manuell durch den Bediener. ...
  • Seite 92 mega compaa GM3 Prüfung wiederholen Ist ein Wert während der Messungen mit n.i.O.  Ergebnis bewertet, können die Messungen wiederholt werden. Wird Prüfung wiederholen (vor Ausdruck) angewählt, Die Abgasuntersuchung wurde nicht bestanden wird der AU-Ablauf bei Aufnahme der Motortemperatur wieder begonnen. Alle vorher gemessenen Werte Prüfprotokoll drucken werden gelöscht.

  • Seite 93: Trübungsmessung

    mega compaa GM3 Trübungsmessung Mit dem mega compaa GM3 messen Sie die Rußemission von Dieselmotoren nach dem Teilstromverfahren, d.h. es wird nur ein bestimmter Anteil auf Trübung geprüft. Die Sonde wird etwa um die Strecke des dreifachen Auspuffdurchmessers in den Auspuff eingesteckt.
  • Seite 94 mega compaa GM3 Messbetrieb - Diesel Hauptmenü  Wählen sie im Hauptmenü die Option Messbetrieb und im 1. AU-Prüfablauf Auswahl-Fenster die Option Diesel und bestätigen Sie jeweils mit 2. Kundendatenbank 3. Messbetrieb >ENTER<. 4. On-Board-Diagnose 5. Abgasdiagnose 6. Prüfgas-Justierung 7. Einstellungen 8.
  • Seite 95 mega compaa GM3 Messbetrieb – Diesel OBD Hauptmenü>>Messbetrieb>>Diesel Für OBD Fahrzeuge kann ein eigener  Trübung [%] Absorption [1/m] RPM [1/min] Messbetrieb-Modus angewählt werden. 0,00  Nach Bestätigen mit >ENTER< wird das >Trig.-Zange x1 Trübung max. [%] Absorption max.[1/m] RPM max. [1/min] Messfenster geöffnet.

  • Seite 96: Anzeigevergleich Für Eichamt

    mega compaa GM3 Anzeigevergleich für Eichamt Im Messbetrieb Diesel ist unter >F2< in der Auswahl  Fahrzeugauswahl Drehzahlteiler des Funktionsmenüs die Option Anzeigevergleich Drehzahlerfassung hinterlegt. Temperaturerfassung  Dieser Menüpunkt dient zum Vergleich des Ausdrucks, STRG+A Messmodus A mit den zuvor gemessenen und angezeigten Werten STRG+B Messmodus B STRG+D...
  • Seite 97 mega compaa GM3 Hauptmenü>>Fahzeugauswahl>>Fahrzeugtypen Es wird das Menü Fahrzeugtypen  GT 1.8i TS 16V AR322-05 103/140 1747 geöffnet. Dort werden Fahrzeuge des GT 2.0 JTS 16V 937A1.000 122/166 1970 ausgewählten Herstellers aufgelistet. Die 166 3.2i V6 24V 936A.000 177/241 3179 Auswahl kann nach den Kriterien GT 3.2i V6 24V 937A.000...
  • Seite 98 mega compaa GM3 Betriebsstatus (Alt+t) Aus dem Funktionsmenü >F2< oder direkt über die Tastenkombination >Alt+T<, kann die  Betriebsstatusanzeige aktiviert werden. Sie wird im Messbetriebs-Modus als Fenster auf dem Display unten dargestellt. Der Betriebsstatus dient der Diagnose und zeigt u.a. die DMK- Temperatur sowie verschiedene Parameter und diverse Stati der Gerätekomponenten an.

  • Seite 99: Programm Update

    Bevor das neue Programm zur Hauptmenü Verfügung steht müssen die Allgemeinen Geschäftbedinungen Hella Gutmann Solutions GmbH 2010 gelesen und mit >JA< oder >NEIN< Nein, ich lehne die Allgemeinen Geschäftsbedingungen ab. bestätgt werden. Die Auswahl erfolgt Ja, ich akzeptiere die Allgemeinen Geschäftsbedingungen.

  • Seite 100: Update Über Modem / Internet

     Modem, air macs oder internetfähiger PC Datei in Arbeit: angeschlossen. Dateigröße:  Freigeschaltete Partnerlizenz A oder B von Davon empfangen: Hella Gutmann. Insgesamt empfangen: 0.000 benötigter Gesamtspeicher: 0.000 Anzahl empfangener Dateien: Update starten, mit >ENTER< aktivieren. davon fehlerhaft: ...

  • Seite 101: System Aktualisieren

    mega compaa GM3 System aktualisieren Systemaktualisierung Beim Update werden die Daten zuerst auf die Smart-Media Karte ge- Update erfolgreich beendet laden. Um das System zu aktualisieren, müssen die Daten in den in- Systemdaten aktualisieren ternen Speicher geladen werden Abbrechen  Zur Aktualisierung die Option Systemdaten aktualisieren Anwählen und mit >ENTER<...

  • Seite 102: Update Von Sm-Karte

    mega compaa GM3 Update von SM-Karte Update SM-Karte nur durchführen, wenn das System nicht korrekt arbeitet.  Bei einem Update via Modem bzw. Internet werden die Vorgang nicht unterbrechen! Daten auf der Smart-Media Karte gespeichert. Sollten Update starten einmal Probleme mit dem Programm auftreten, kann die Software mit Update von SM-Karte jederzeit neu auf das System geladen werden.

  • Seite 103: Gerätetyp

    Sofern eine neue Softwareversion für den Diesel- Dieser Vorgang kann einige Zeit dauern! Messkopf vorliegt, kann diese via Modem bzw. über das Update Diesel-Messkopf starten Internet (Gutmann Portal) aktualisiert werden.  Liegt keine neue Programm Version vor, erscheint Keine neue Version vorhanden.
  • Seite 104 mega compaa GM3 Versions-Logbuch Hauptmenü  Wählen Sie im Hauptmenü die Option Einstellungen mit den 1. AU-Prüfablauf >Cursor<-Tasten und bestätigen Sie diese mit der >ENTER<- 2. Kundendatenbank Taste. 3. Messbetrieb 4. On-Board-Diagnose 5. Abgasdiagnose 6. Prüfgas-Justierung 7. Einstellungen 8. Wartungsbuch 9.
  • Seite 105 (Druck. macs LPT1) Tastatur für GM3 : Nein pocket compaa : Nein Baudrate : 115200 Protokoll  Hella Gutmann : Ja Statistik  Hella Gutmann : Ja Netzwerk : Kein Netzwerk Software-Version : 3701 OBD-Stecker-Test starten Menüpunkte mega compaa GM3 Hauptmenü...
  • Seite 106 RS232-2 /ISDN : Keine/Modem (Druck. macs LPT1) Nein Tastatur für GM3 Baudrate : 115200 Protokoll  Hella Gutmann : Ja Statistik  Hella Gutmann : Ja Netzwerk : Kein Netzwerk Software-Version : 3701 OBD-Stecker-Test starten mega macs-Tastatur für mega compaa GM3 Einstellungen ...

  • Seite 107: Drucken Von Mega Compaa Gm3-Daten Auf Netzwerkdrucker

    Wenn kein COM-Anschluss am PC vorhanden sein sollte, wird ein RS232-USB Adapter angeboten. Dieser wird in den USB-Port eingesteckt und mit dem RS232 Kabel verbunden (siehe Anschluss Adapter RS232- USB)  Im Gutmann Portal unter Einstellungen>>Anschlüsse>>Verbindung suchen wählen  Anweisungen folgen ...

  • Seite 108: Drucken Mega Compaa Gm3 Via Lanmacs Auf Stationsdrucker

    mega compaa GM3 Drucken mega compaa GM3 via LanMacs auf Stationsdrucker Lan-Kabel (Crossover) RS-232 LanMacs Menge Kabel LanMacs mega compaa GM3 Drucker Art.-Nr. RS232 Kabel (QS-Kabel 3m) — PC / Modem — 300820 Lan-Kabel (Crossover) Einstellungen mega compaa GM3 >>Einstellungen>>Druckerkonfiguration >>Einstellungen>>LanMacs Anzahl Nachweis DHCP-Sever...

  • Seite 109: Technische Daten

    mega compaa GM3 Technische Daten: Viergasmessung Messbereich Anzeigebereich Genauigkeit Auflösung 5% rel / 0,03% abs 0 – 10.0 Vol-% -2.00 – 20.0 Vol-% 0.001 % 5% rel / 0,50% abs 0 – 20.0 Vol-% -2.00 – 21.0 Vol-% 0.01 % 0 –...
  • Seite 110 mega compaa GM3 Technische Daten: Trübungsmessung Messbereiche Messmodus : A + B Trübungsgrad : 0-99,9% Opazität : 0-9,99 k/m Öltemperatur : 0-150 °C Messzellentemperatur : 0-150 °C Drehzahl : 300-7500min Differenzdruck : 0-25 mBar Netzspannung : 230V + / 15 % AC 50 Hz Leistungsaufnahme : Max.

  • Seite 111: Drucken Über Lan Macs Auf Pcl(5)-Drucker

    mega compaa GM3 Drucken über lan macs auf PCL(5)-Drucker Drucker  Cross-Kabel  Ethernet RS232  Daten-Kabel  Diagnose lan macs mega compaa GM3 Menge  Kabel lan macs Art.-Nr. Schnittstelle: Diagnose Datenkabel RS232 RS 232 Diagnose 303023 lan macs Drucker Ethernet —...

  • Seite 112: Inhaltsverzeichnis

    mega compaa GM3 Seite Inhaltsverzeichnis (Kapitel U) Inhaltsverzeichnis (Kapitel U) ....................1  Konfigurationsmöglichkeiten ...................... 2  Bedienung von mega macs über Bedienungselemente mega compaa GM3 ......6  Textausdruck mega macs über Bedienungselemente mega compaa GM3 ......6  Bedienung von mega compaa GM3 über Tastatur mega macs ..........7  Update mega compaa GM3 via Modem ..................

  • Seite 113: Konfigurationsmöglichkeiten

    Die Übertragung von Daten auf / über einen Netzwerk-PC wird durch die Software Hella-  Gutmann Portal ermöglicht. Kommunikationsdienste ohne PC und Software Gutmann-Portal Bedienung von mega macs über Bedienungselemente mega compaa GM3 Bedienung von mega compaa GM3 über Tastatur mega macs Textausdruck mega macs über Bedienungselemente mega compaa GM3...
  • Seite 114 GM3 Einstellungen Gutmann-Portal Um eine Kommunikation zwischen dem Abgasmessgerät mega compaa GM3 und dem PC zu  ermöglichen, muss der Software Gutmann Portal, die PC-Schnittstelle zugewiesen werden.  Das Programm Gutmann Portal starten.  Das Menü Einstellungen öffnen.
  • Seite 115 mega compaa GM3 Datenübertragungsrate (Baudrate) einstellen Hinweis! Um Störungen bei der Datenübertragung zu vermeiden, ist darauf zu achten, dass  die QS-Übertragungskabel (RS232) mit der Etikettenseite an den PC und die Gegenseite an den mega compaa GM3 angeschlossen werden. Übertragungsprobleme (evtl. durch Einflüsse aus dem Umfeld) können durch ...
  • Seite 116 mega compaa GM3 Kunden-Datenbank Im Menüpunkt Kunden-Datenbank des mega compaa GM3 werden alle durchgeführten Abgasuntersuchungen gespeichert. Aus diesem Menü werden die Datensätze an das QS-System übertragen. In der letzten Spalte des Auswahl-Fensters Hauptmenü>>Kundendatenbank wird angezeigt, ob ein AU-Protokoll bereits 13.09.07 FR-TE1111 A6 3.0 TDI VBN123456789...

  • Seite 117: Bedienung Von Mega Macs Über Bedienungselemente Mega Compaa Gm3

    (Druck. macs LPT1) Tastatur für GM3 : Nein pocket compaa : Nein Baudrate : 115200 Protokoll  Hella Gutmann : Ja Statistik  Hella Gutmann : Ja Netzwerk : Kein Netzwerk Software-Version : 3701 OBD-Stecker-Test starten Menüpunkte mega compaa GM3 Hauptmenü...

  • Seite 118: Bedienung Von Mega Compaa Gm3 Über Tastatur Mega Macs

    RS232-2 /ISDN : Keine/Modem (Druck. macs LPT1) Nein Tastatur für GM3 Baudrate : 115200 Protokoll  Hella Gutmann : Ja Statistik  Hella Gutmann : Ja Netzwerk : Kein Netzwerk Software-Version : 3701 OBD-Stecker-Test starten mega macs-Tastatur für mega compaa GM3 Einstellungen ...

  • Seite 119: Update Mega Compaa Gm3 Via Modem

    mega compaa GM3 Update mega compaa GM3 via Modem  Telefonkabel ISDN S Serial  SubD/PS2  PC/Modem Menge Kabel Modem mega compaa GM3 Art.-Nr. ISDN Modem-Telefonkabel ISDN S — 342197 ISDN Modem 9pol SubD/PS2 Serial RS232 342203 Update GM3: siehe auch Bedienungsanleitung mega compaa GM3 Kapitel R Programm Update Menüpunkte mega compaa GM3 Hauptmenü...

  • Seite 120: Update Mega Macs Via Modem

    mega compaa GM3 Update mega macs via Modem  Telefonkabel ISDN S Serial  SubD/PS2  RS232 Menge Kabel Modem mega macs Art.-Nr. ISDN Modem-Telefonkabel ISDN S — 342197 ISDN Modem 9pol SubD/PS2 Serial RS232 342203 Update mega macs 55:siehe Bedienungsanleitung mega macs 55 Kapitel E Einstellungen und Anschlüsse E9 –...

  • Seite 121: Update Mega Macs Über Mega Compaa Gm3 Via Modem

    mega compaa GM3 Update mega macs über mega compaa GM3 via Modem  Telefonkabel ISDN S Serial  SubD/PS2  PC/Modem Diagnose  Kabel Daten  RS232 Kabel Bild (VGA-Kabel) Menge Kabel mega macs mega compaa GM3 Modem Art.-Nr. Übertragung Bild MM + GM3 VGA-Ausgang VGA-Eingang 100060...

  • Seite 122: Update Mega Compaa Gm3 Über Bestehende Internetverbindung

    Wenn kein COM-Anschluss am PC vorhanden sein sollte, wird ein RS232-USB Adapter angeboten. Dieser wird in den USB-Port eingesteckt und mit dem RS232 Kabel verbunden (siehe Anschluss Adapter RS232- USB)  Im Gutmann Portal unter Einstellungen>>Anschlüsse>>Verbindung suchen wählen  Anweisungen folgen ...

  • Seite 123: Update Mega Macs Über Bestehende Internetverbindung

    Wenn kein COM-Anschluss am PC vorhanden sein sollte, wird ein RS232-USB Adapter angeboten. Dieser wird in den USB-Port eingesteckt und mit dem RS232 Kabel verbunden (siehe Anschluss Adapter RS232- USB)  Im Gutmann Portal unter Einstellungen>>Anschlüsse>>Verbindung suchen wählen  Anweisungen folgen ...

  • Seite 124: Update Mega Macs Über Bestehende Internetverbindung Und Mega Compaa Gm3

    Wenn kein COM-Anschluss am PC vorhanden sein sollte, wird ein RS232-USB Adapter angeboten. Dieser wird in den USB-Port eingesteckt und mit dem RS232 Kabel verbunden (siehe Anschluss Adapter RS232- USB)  Im Gutmann Portal unter Einstellungen>>Anschlüsse>>Verbindung suchen wählen  Anweisungen folgen ...

  • Seite 125: Drucken Von Mega Compaa Gm3-Daten Auf Netzwerkdrucker

    Wenn kein COM-Anschluss am PC vorhanden sein sollte, wird ein RS232-USB Adapter angeboten. Dieser wird in den USB-Port eingesteckt und mit dem RS232 Kabel verbunden (siehe Anschluss Adapter RS232- USB)  Im Gutmann Portal unter Einstellungen>>Anschlüsse>>Verbindung suchen wählen  Anweisungen folgen ...

  • Seite 126: Drucken Von Mega Macs-Daten Über Mega Compaa Gm3 Auf Netzwerkdrucker

    PC/Modem COM X 300820 Druckerkabel — Drucker Lokal 304008 Menüpunkte mega macs Menüpunkt Gutmann Portal Einstellungen  Hardwareeinstellung RS232 : mega compaa GM3 RS232 / ISDN : Modem / ISDN (Drucker macs LPT1) Tastatur GM3 : Nein Baudrate :115200 Netzwerk : Kein Netzwerk Menüpunkte mega compaa GM3...

  • Seite 127: Übertragen Von Auqs-Daten Auf Werkstatt/Netzwerk-Pc

    RS232 Kabel (QS-Kabel 3m) PC / Modem COM X 300820 Einstellungen Gutmann Portal Am Gutmann Portal muss die Schnittstelle zugewissen sein. Einstellungen AUQS Gutmann Portal  Einstellungen der Ordner für ankommende Daten und der XML Export siehe im Programm AUQS unter AUQS-Hilfe –...

  • Seite 128: Anbindung An Das Asanetwork

    GM3 Anbindung an das asanetwork Netzwerk RS232 Menge Kabel mega compaa GM3 Art.-Nr. RS232 Kabel (QS-Kabel 3m) PC / Modem COM X 300820 Einstellungen Gutmann Portal Schnittstellenauswahl siehe: Einstellungen Gutmann Portal (S.3) Kapitel U1 - 17 - Vers. 39...

  • Seite 129: Mega Compaa Gm3 Anbindung An Das Asanetwork

    Dieses Datenkabel ist an einer freien COM-Schnittstelle am PC und an der Schnittstelle PC/Modem am mega compaa GM3 anzuschließen. Nachdem das Gutmann Portal gestartet wurde ist im Menü Einstellungen die Verbindung zum Abgas-Messgerät mega compaa GM3 vorzunehmen. Dazu ist die Schaltfläche Ändern anzuklicken.
  • Seite 130 Im Gutmann Portal sollte nun der Text „Bitte Gerät an serielle Schnittstelle..“ erloschen sein. Bestätigen sie die Schnittstellenauswahl mit OK. Setzen sie nun das Häkchen bei asanetwork. Das Gutmann Portal wechselt nun automatisch in die Registerkarte asanetwork, in der sie alle Felder ausfüllen sollten.
  • Seite 131 IP statisch bedeutet, dass sie in diesem Feld eine feste IP-Adresse für den Master im asanetwork vergeben. In der Regel ist dies aber nicht erforderlich. Ist die Einstellung IP dynamisch ausgewählt, bekommt das Gutmann Portal die IP-Adresse vom asanetwork Master mitgeteilt. Dies ist auch die Standard Einstellung, da das Portal alle Einstellungen diesbezüglich automatisch vornimmt.

  • Seite 132: Gesamtübersicht Kabel

    mega compaa GM3 Gesamtübersicht Kabel Menge Kabel Art.-Nr. Übertragung Bild MM + GM3 100060 Übertragung Daten MM + GM3 100059 Druckerkabel 304008 RS232 – USB Adapter 342332 QS – Kabel 3m 300820 QS – Kabel 20m 300732 QS – Kabel 30m 300733 QS –...

  • Seite 133: Wartung Und Pflege

    Als Ersatz- und Wartungsteile sind nur Originalteile einzusetzen. Bei Rückfragen oder eventuellen Störungen am Messgerät wenden Sie sich bitte an Ihre zuständige Servicestelle oder direkt an: Hella Gutmann Solutions GmbH Fahrzeug-Diagnosegeräte  Abgas-Messgeräte D-79241 Ihringen/Baden  Am Krebsbach 2 Technische Hotline: Tel. 07668 9900-888  Fax 07668 9900-3888 www.hella-gutmann.com...

  • Seite 134: Auswechseln / Reinigen Der Filter

    mega compaa GM3 Beschreibung der Wartungsarbeiten am AU Gerät mega compaa GM3 Wartung 4-Gas-Messgerät Bei den folgenden Arbeiten sollte immer das Gerät ausgeschaltet und der Netzstecker gezogen werden. Schläuche und Sonde reinigen  Sämtliche Schläuche und die Messsonde sind auf Beschädigungen zu überprüfen. ...

  • Seite 135: Reinigung Der Pumpe

    mega compaa GM3 Reinigung der Pumpe Lecktestprobleme Wird der Lecktest nicht bestanden, so ist als erstes der Abgasschlauch am Gerät abzuziehen und die Prüfung mit verschlossenem Abgaseingang (am Gerät) zu wiederholen. Wird der Lecktest jetzt bestanden, so ist die Undichtigkeit im Schlauch, in den Vorfiltern oder in der Abgassonde zu suchen. Wenn der Abgaseingang direkt am Gerät zugehalten wird und der Lecktest als negativ bewertet wird, halten Sie bitte den Abgaseingang und den Wasserausgang zu und wiederholen die Prüfung.
  • Seite 136 mega compaa GM3  Den Reinigungsvorgang nochmals (ggf. mehrmals) mit Wasser wiederholen, um die Reinigerreste Abgas auszuspülen.  Pumpe mit >Alt+p<, oder mit >F2< über das Nullgas Funktionsmenü, wieder ausschalten Gas aus Wasser Wasser Kal.-Gas  Die beiden Reinigungsschläuche abziehen. Wasser ...

  • Seite 137: Diesel-Messkopf-Wartung

    mega compaa GM3 Diesel-Messkopf-Wartung Hinweis! Die Wartungsarbeiten sollten bei kaltem Messkopf durchgeführt werden. Bei den folgenden Arbeiten muss das Gerät immer ausgeschaltet und der Netzstecker gezogen werden. Hinweis! Die Messsonde ist Bestandteil des Gutachtens. Es dürfen nur Original - Messsonden eingebaut werden.

  • Seite 138: Auswechseln Der Lichtquelle

    mega compaa GM3 Auswechseln der Lichtquelle  Der Austausch sollte bei abgekühltem Gerät erfolgen. (Verbrennungsgefahr)  Zum Auswechseln der Glühlampe wird die Überwurfmutter abgeschraubt und der Lampenträger herausgenommen. Nach dem Entfernen der defekten Glühlampe wird der Lampenträger gereinigt und anschließend die neue Glühlampe eingesetzt. Die neue Glühlampe bitte nicht mit den Fingern am Glaskolben berühren (Schutzpappe benutzen).

  • Seite 139: Jährliche Wartung Benzin

    mega compaa GM3 Wartungsbuch Der Menüpunkt Wartungsbuch ermöglicht das Ausdrucken des Wartungsnachweises und die statistische Erfassung der durchgeführten Wartungen mit dem Abgasmessgerät mega compaa GM3. Das geräteinterne Wartungsbuch wird nach bestätigter halbjährliche bzw. jährliche Wartungsaufforderung automatisch aktiviert und kann jederzeit manuell geöffnet werden. Ebenso besteht die Möglichkeit ein Blanko-Formular eines Wartungsnachweises zu drucken.
  • Seite 140 mega compaa GM3 Neuer Eintrag Durch Auswahl Neuer Eintrag über >F2< oder mit Taste >F4<  Halbjährliche Wartung Benzin kann ein Eintrag ins Wartungsbuch manuell gestartet werden. Halbjährliche Wartung Diesel Jährliche Wartung Benzin  Die entsprechende Wartungsfrist kann im gezeigten Menü Jährliche Wartung Diesel ausgewählt werden.
  • Seite 141 mega compaa GM3 Wartungsbuch - Benzin Inhaltsverzeichnis Seiten Inhaltsverzeichnis Hinweis zur Wartung Reinigung der Bauteile mega compaa GM3-Wartung Schläuche und Sonden reinigen Auswechseln / Reinigen der Filter Lecktestabdichtung auf Beschädigung prüfen Steckverbindungen prüfen Überprüfung der Fehlermeldung „Messbankunterdruck zu hoch“ Austausch O2-Sensor Prüfgas-Justierung Wartungsbuch Anbringen der Wartungsaufkleber...

  • Seite 142: Hinweis Zur Wartung

    Als Ersatz- und Wartungsteile sind nur Originalteile einzusetzen. Bei Rückfragen oder eventuellen Störungen am Messgerät wenden Sie sich bitte an Ihre zuständige Servicestelle oder direkt an: Hella Gutmann Solutions GmbH Fahrzeug-Diagnosegeräte  Abgas-Messgeräte D-79241 Ihringen/Baden  Am Krebsbach 2 Technische Hotline: Tel. 07668 9900-888  Fax 07668 9900-3888 www.hella-gutmann.com...

  • Seite 143: Mega Compaa Gm3-Wartung

    mega compaa GM3 mega compaa GM3-Wartung Bei den folgenden Arbeiten sollte immer das Gerät ausgeschalten und Netzstecker gezogen werden. Schläuche und Sonde reinigen  Sämtliche Schläuche und die Messsonde sind auf Beschädigungen zu überprüfen. Der Abgasschlauch wird vom Gerät und von der Sonde abgezogen und mit Pressluft durchgeblasen.

  • Seite 144: Überprüfung Der Fehlermeldung "Messbankunterdruck Zu Hoch

    -Sensor Bestandteil des Gutachtens ist, dürfen nur Original - Ersatzsensoren eingebaut werden. Folgende O2-Sensoren sind zugelassen: Hersteller: O2-Sensor Typ: ET-Nr.: Teledyne R 17 A 300003 oder Gutmann Messtechnik 00A101-1 300003 oder EnviteC-Wismar GmbH Oxiplus A; P/N: 00A101-1 300003 Voraussetzungen: 1. Grob und Feinfilter gereinigt oder ersetzt 2. Prüfgas vorhanden ...

  • Seite 145: Prüfgas-Justierung

    Auf der roten Plakette ist der Monat und das Jahr der letzten durchgeführten Wartung mit einem wasserfesten Stift deutlich auf der Klebemarke zu kennzeichnen.  In der Plakettenmitte ist das Namenskürzel der ausführenden Person einzusetzen. Die Wartungsplaketten sind unter der ET.-Nr. 300517 bei Hella Gutmann zu beziehen. Kapitel W1 Vers. 39...

  • Seite 146: Wichtige Ersatzteile

    300001 Druckregler für Eichgasflasche mega compaa GM3 300785 O2-Sonde Teledyne R 17 A 300003 O2-Sonde EnviteC-Wismar GmbH Oxiplus A; P/N:00A101-1 300003 O2-Sonde Hella Gutmann OOA101-1 300003 Aktivkohlefilter 300032 Gummikappe Lecktest 300034 Abgassonde komplett 300039 Sondenvorderteil flexibel S30382 Nippel Abgasschlauch/Sonde 300393 Knickschutzfeder für Abgasschlauch...

  • Seite 147: Wartungs- / Justiernachweis - 4-Gas-Messgerät

    mega compaa GM3 Wartungs- / Justiernachweis – 4-Gas-Messgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ..........Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten.
  • Seite 148 mega compaa GM3 Wartungs- / Justiernachweis – 4-Gas-Messgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ..........Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten.
  • Seite 149 mega compaa GM3 Wartungs- / Justiernachweis – 4-Gas-Messgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ..........Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten.
  • Seite 150 mega compaa GM3 Wartungs- / Justiernachweis – 4-Gas-Messgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ..........Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten.
  • Seite 151 mega compaa GM3 Wartungs- / Justiernachweis – 4-Gas-Messgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ..........Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten.
  • Seite 152 mega compaa GM3 Wartungs- / Justiernachweis – 4-Gas-Messgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ..........Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten.
  • Seite 153 mega compaa GM3 Wartungs- / Justiernachweis – 4-Gas-Messgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ..........Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten.
  • Seite 154 mega compaa GM3 Wartungs- / Justiernachweis – 4-Gas-Messgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ..........Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten.
  • Seite 155 mega compaa GM3 Wartungs- / Justiernachweis – 4-Gas-Messgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.:............Die Festlegung des Messgeräteherstellers in der Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten. Durchzuführende Arbeiten Wartung (alle 180 Tage) Wartung mit Prüfgas-...
  • Seite 156 mega compaa GM3 Wartungs- / Justiernachweis – 4-Gas-Messgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ..........Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten.
  • Seite 157 mega compaa GM3 Wartungsbuch - Diesel Inhaltsverzeichnis Seiten Inhaltsverzeichnis Hinweise zur Wartung Sicherheitshinweis Diesel-Messkopf-Wartung / Justierung Messsonde reinigen Messoptik ausbauen und reinigen Messzelle ausbauen und reinigen Auswechseln des Gebläsefilters Auswechseln der Lichtquelle Austausch der Sicherung Der Nullabgleich Die Justierkontrolle Diesel-Messkopf-Justierung 1.10 Wartungsinformation bestätigen 1.11...

  • Seite 158: Hinweise Zur Wartung

    Als Ersatz- und Wartungsteile sind nur Originalteile einzusetzen. Bei Rückfragen oder eventuellen St örungen am Messgerät wenden Sie sich b itte an Ihre zuständige Servicestelle oder direkt an: Hella Gutmann Solutions GmbH Fahrzeug-Diagnosegeräte  Abgas-Messgeräte D-79241 Ihringen/Baden  Am Krebsbach 2 Technische Hotline: Tel.

  • Seite 159: Sicherheitshinweis

    mega compaa GM3 Sicherheitshinweise A C H T U N G Nach der Inbetriebnahme des Messkopfes beträgt die Temperatur von Sonde und Messzelle 100 ° C !!! Schutzhandschuhe tragen! Kapitel W2 Vers. 39...

  • Seite 160: Diesel-Messkopf-Wartung / Justierung

    mega compaa GM3 Diesel-Messkopf-Wartung Hinweis! Die Wartungsarbeiten sollten bei kaltem Messkopf durchgeführt werden. Bei den folgenden Arbeiten muss das Gerät immer ausgeschaltet sein und der Netzstecker gezogen werden Hinweis! Die Messsonde ist Bestandteil des Gutachtens. Es dürfen nur Original - Messsonden eingebaut werden. Defekte Teile sind durch Originalteile zu ersetzten! Als Ersatz –...

  • Seite 161: Auswechseln Der Lichtquelle

    mega compaa GM3 Auswechseln der Lichtquelle  Der Austausch sollte bei abgekühltem Gerät erfolgen. (Verbrennungsgefahr)  Zum Auswechseln der Glühlampe wird die Überwurfmutter abgeschraubt und der Lampenträger herausgenommen. Nach dem Entfernen der defekten Glühlampe wird der Lampenträger gereinigt und anschließend die neue Glühlampe eingesetzt. Die neue Glühlampe bitte nicht mit den Fingern am Glaskolben berühren (Schutzpappe benutzen).

  • Seite 162: Kontrolle Mit Prüfglas

    mega compaa GM3 Kontrolle mit Prüfglas  Im Lieferumfang des mega compaa GM3-DMK befindet sich ein Prüfglas mit einem Trübungsgrad zwischen 40% und 60%.  Messsonde demontieren  Die Option Messbetrieb Diesel anwählen und das Prüfglas in die Zelle einschieben (auf Betriebstemperatur achten).

  • Seite 163: Wartungsbuch

    mega compaa GM3 1.12 Wartungsbuch  Nach Beendigung der Arbeiten ist das Wartungsbuch vom geschulten Mitarbeiter vollständig auszufüllen. Die durchgeführten Arbeiten sind zu markieren und die aktuellen Prüfgaswerte sind mit evtl. Bemerkungen einzutragen.  Das vom verantwortlichen AU-Mitarbeiter unterschriebene Wartungsprotokoll ist dem Eichamt jährlich zur Prüfung vorzulegen.

  • Seite 164: Wichtige Ersatzteile

    mega compaa GM3 Wichtige Ersatzteile Hinweis! Als Ersatz- und Wartungsteile sind nur Originalteile einzusetzen. Defekte Teile sind durch Originalteile zu ersetzen! Gerätebezeichnung: Diesel-Messkopf mega compaa GM3 - DMK Bezeichnung ET.-Nr. Filtermatte für Lüfter 100327 Halogenlampe 300343 Abgassonde 10 mm 300490 Klemmgeber 4,55 mm 300281 Klemmgeber 6,00 mm...

  • Seite 165: Wartungsnachweis Dieselrußmessgerät

    mega compaa GM3 Wartungsnachweis Dieselrußmessgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ............Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten. Durchzuführende Arbeiten Wartung (alle 180 Tage) Wartung, ggf.
  • Seite 166 mega compaa GM3 Wartungsnachweis Dieselrußmessgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ............Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten. Durchzuführende Arbeiten Wartung (alle 180 Tage) Wartung, ggf.
  • Seite 167 mega compaa GM3 Wartungsnachweis Dieselrußmessgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ............Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten. Durchzuführende Arbeiten Wartung (alle 180 Tage) Wartung, ggf.
  • Seite 168 mega compaa GM3 Wartungsnachweis Dieselrußmessgerät Achtung! Die Gültigkeit der Eichung erlischt vorzeitig, wenn Hauptstempel oder Sicherungsstempel verletzt oder entfernt werden. Betreiber: ............................... Gerätetyp: ............Geräte-Nr.: ............Die Festlegung des Me ssgeräteherstellers in d er Bedienungsanleitung zur Wartung sind Grundlage für die Wartungsarbeiten. Durchzuführende Arbeiten Wartung (alle 180 Tage) Wartung, ggf.
