- Seite 1 PC Benutzerhandbuch Original-Benutzerhandbuch HBMMPCV5100DE0317S0 460 985-60 / 03.17...
-
Seite 2: Inhaltsverzeichnis
Nutzung der Bluetooth-Funktion ..................16 Funktionsumfang ....................... 17 Anschlüsse ........................17 Bedeutung der Blinkfrequenzen ..................17 4 Inhalte der Software mega macs PC ....................18 Diagnosefunktionen......................18 Zusätzliche lizenzabhängige Funktionen und Inhalte ............. 18 5 Installation mega macs PC ......................... 19... - Seite 3 Passwort vergeben....................... 27 9.2.2.3 Passwort löschen......................... 27 9.2.2.4 Benutzername löschen......................27 9.2.2.5 Kalkulation eingeben ......................28 Update Software mega macs PC und PC VCI ................. 28 9.3.1 Voraussetzung für Update...................... 28 9.3.2 Systeminformationen aufrufen ....................28 9.3.3 Sprache konfigurieren ......................29 9.3.4...
- Seite 4 Testfunktionen........................40 9.9.1 Voraussetzung für Testfunktionen ................... 40 9.9.2 VCI-Stecker-Test durchführen ....................40 9.9.3 VCI-Diagnose durchführen ..................... 40 10 Mit mega macs PC arbeiten........................ 42 10.1 Symbole ..........................42 10.1.1 Symbole allgemein ....................... 42 10.1.2 Symbole in Kopfzeile ......................43 10.1.3...
- Seite 5 Inhaltsverzeichnis 10.1.6.1 Symbole in Car History......................49 10.1.6.2 Symbole in Bauteilhilfe......................49 10.1.6.3 Symbole in Inspektionsdaten....................50 10.1.6.4 Symbole in Zahnriemendaten ....................50 10.1.6.5 Symbole in Schaltpläne ......................50 10.1.6.6 Symbole in Sicherungen/Relais....................51 10.1.6.7 Symbole in Bauteilprüfwerte ....................51 10.1.6.8 Symbole in Arbeitswerte .......................
- Seite 6 Inhaltsverzeichnis 10.5.7.2 Automatische Codierung durchführen ..................73 10.6 Fahrzeuginformationen ...................... 75 10.6.1 Car History.......................... 76 10.6.1.1 Fahrzeug aus Car History auswählen ..................76 10.6.1.2 Eintrag aus Car History löschen ....................76 10.6.1.3 Einzelnen Eintrag und gesamte Car History löschen ..............77 10.6.1.4 Alle älter als ........................
- Seite 7 Inhaltsverzeichnis 11.4.1 Kalkulation durchführen ......................89 11.5 E-Mail ..........................90 11.5.1 E-Mail an Hella Gutmann-Support senden ................90 12 Optionale HGS-Tools ......................... 91 12.1 Batteriediagnose........................ 91 12.1.1 Systemtest durchführen ......................91 12.1.2 Batterietest durchführen......................92 12.1.3 Voraussetzung für Testergebnisse in Car History speichern ............93 12.1.4...
-
Seite 8: Zu Diesem Handbuch
Arbeit mit der Software mega macs PC und PC VCI. Um einer Gefährdung von Personen und Ausrüstung oder einer Fehlbedienung vorzubeugen, empfiehlt es sich, während der Verwendung der Software mega macs PC und PC VCI die einzelnen Arbeitsschritte noch einmal gesondert nachzuschlagen. - Seite 9 Zu diesem Handbuch Kennzeichnung von Textteilen Handbuch beachten Diese Kennzeichnung weist darauf hin, dass das Handbuch stets verfügbar sein und gelesen werden muss.
-
Seite 10: Benutzerhinweis
Das PC VCI vor harten Schlägen schützen und nicht fallen lassen. • Das PC VCI nicht selbst öffnen. Das PC VCI darf nur durch die von Hella Gutmann autorisierten Techniker geöffnet werden. Bei Beschädigung des Schutzsiegels oder nicht erlaubten Eingriffen in das Gerät erlischt die Garantie und Gewährleistung. -
Seite 11: Sicherheitshinweise Hoch-/Netzspannung
Benutzerhinweis Sicherheitshinweise 2.1.3 Sicherheitshinweise Hoch-/Netzspannung In elektrischen Anlagen treten sehr hohe Spannungen auf. Durch Spannungsüberschläge an beschädigten Bauteilen, z.B. aufgrund von Marderbissen, oder durch Berühren von spannungsführenden Bauteilen besteht die Gefahr eines Stromschlags. Hochspannung über das Fahrzeug und Netzspannung über das Hausnetz können bei mangelhafter Aufmerksamkeit schwere Verletzungen verursachen oder zum Tode führen. -
Seite 12: Sicherheitshinweise Hybrid-/Elektrofahrzeuge
Benutzerhinweis Sicherheitshinweise 2.1.5 Sicherheitshinweise Hybrid-/Elektrofahrzeuge Bei Hybrid-/Elektrofahrzeugen treten sehr hohe Spannungen auf. Durch Spannungsüberschläge an beschädigten Bauteilen, z.B. aufgrund von Marderbissen, oder durch Berühren von spannungsführenden Bauteilen besteht die Gefahr eines Stromschlags. Hochspannung am/im Fahrzeug kann bei mangelhafter Aufmerksamkeit zum Tode führen. Deshalb Folgendes beachten: •... -
Seite 13: Haftungsausschluss
Benutzerhinweis Haftungsausschluss Haftungsausschluss 2.2.1 Software 2.2.1.1 Sicherheitsrelevanter Software-Eingriff Die aktuelle Gerätesoftware stellt vielseitige Diagnose- und Konfigurationsfunktionen zur Verfügung. Einige dieser Funktionen beeinflussen das Verhalten von elektronischen Komponenten. Dazu gehören auch Komponenten von sicherheitsrelevanten Fahrzeugsystemen, z.B. Airbag und Bremse. Die folgenden Hinweise und Vereinbarungen gelten auch für alle folgenden Updates und deren Software- Erweiterungen. -
Seite 14: Haftungsausschluss
Benutzerhinweis Haftungsausschluss • Das Gerät wird an Dritte weitergegeben. Die Fa. Hella Gutmann Solutions GmbH hat hiervon keine Kenntnis und den Dritten nicht zur Anwendung des Diagnoseprogramms autorisiert. 2.2.2 Haftungsausschluss 2.2.2.1 Daten und Informationen Die Informationen in der Datenbank des Diagnoseprogramms sind nach Automobil- und Importeurangaben zusammengestellt worden. -
Seite 15: Gerätebeschreibung

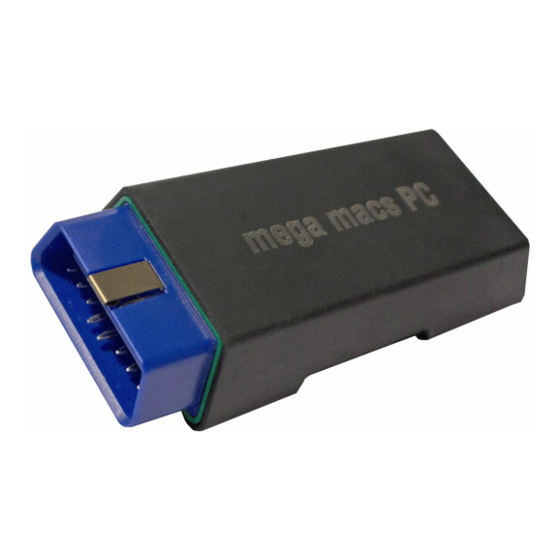

B B e e z z e e i i c c h h n n u u n n g g PC VCI USB-Stick für Installation von Software mega macs PC Bluetooth-Adapter USB-Kabel für Verbindung von PC VCI zu PC OBD-Kabelverlängerung 0,3... -
Seite 16: Bestimmungsgemäßer Gebrauch
3. Das PC VCI auf mechanische Beschädigung und durch leichtes Schütteln auf lose Teile im Inneren kontrollieren. Bestimmungsgemäßer Gebrauch Die Software mega macs PC und das PC VCI sind ein System zur Erkennung und Behebung von Fehlern an elektronischen Systemen beim Kraftfahrzeug. Über eine Diagnoseschnittstelle stellt er eine Verbindung zur Fahrzeugelektronik her und bietet Zugang zu Fahrzeugsystem-Beschreibungen. -
Seite 17: Funktionsumfang
Funktionsumfang Funktionsumfang Der Funktionsumfang der Software mega macs PC ist abhängig vom Land, von den erworbenen Lizenzen und/oder der optional erhältlichen Hardware. Daher kann diese Dokumentation Funktionen beschreiben, die auf der individuellen Software nicht verfügbar sind. Fehlende Funktionen können über den Erwerb einer entsprechenden kostenpflichtigen Lizenz und/oder zusätzlicher Hardware... -
Seite 18: Inhalte Der Software Mega Macs Pc
Inhalte der Software mega macs PC Diagnosefunktionen 4 Inhalte der Software mega macs PC Diagnosefunktionen • Fehlercode-Lesen/-Löschen • Parameter-Lesen • Stellgliedtest • Service-Rückstellung • Grundeinstellung • Codierung • Testfunktion Zusätzliche lizenzabhängige Funktionen und Inhalte • Fahrzeuginformationen, z.B.: – Zahnriemendaten – Inspektionsdaten –... -
Seite 19: Installation Mega Macs Pc
Auswahl wird automatisch gespeichert. 5. Auf >Weiter< klicken. Auswahlfenster wird angezeigt. Für die Dateien der Software mega macs PC ist bereits ein Zielverzeichnis vorgeschlagen. Wenn ein anderes Zielverzeichnis gewünscht ist, dann kann über >Durchsuchen< ein geeignetes Verzeichnis ausgewählt werden. Die Dateien werden am Ende der Installation in das ausgewählte Zielverzeichnis kopiert. -
Seite 20: Inbetriebnahme Mega Macs Pc
Um Software mega macs PC auszuführen, wie folgt vorgehen: 1. USB-Kabel in USB-Anschluss von PC und PC VCI einstecken. 2. Über Start > alle Programme > Hella Gutmann Solutions > mega macs PC > mega macs PC auswählen. Alternativ dazu kann die Software mega macs PC zusätzlich wie folgt ausgeführt werden: •... -
Seite 21: Lizenzen Freigeben
3. Über Meine Lizenzen abrufen. Daten werden heruntergeladen. Erworbene Lizenzen werden angezeigt. Jetzt kann die Software mega macs PC in vollem Umfang genutzt werden. Software mega macs PC beenden Um Software mega macs PC zu beenden, wie folgt vorgehen: 1. Über Software mega macs PC beenden. -
Seite 22: Installation Software Hgs - Passthru
HGS – PassThru ist ein Interface (Schnittstelle), mit dem die aktuellste Software-Version vom Online- Portal des Herstellers in das Steuergerät des Fahrzeugs installiert werden kann. Die PassThru-Funktion ist eine Erweiterung und ersetzt nicht die Diagnose. Hier wird von Hella Gutmann eine direkte Kommunikation zwischen dem OEM-Server (Original Equipment Manufacturer/Erstausrüster) des Herstellers und dem Fahrzeug aufgebaut. - Seite 23 Installation Software HGS – PassThru Software HGS – PassThru installieren 1. Den Laptop/das Tablet einschalten. 2. Die Website von Hella Gutmann aufrufen. 3. Unter WORKSHOP SOLUTIONS > SERVICE > PassThru auswählen. 4. Unter DOWNLOADS > Software – PassThru auswählen. Das Fenster PassThru setup wird angezeigt.
-
Seite 24: Inbetriebnahme Software Hgs - Passthru
Inbetriebnahme Software HGS – PassThru Voraussetzung für Inbetriebnahme von HGS – PassThru 8 Inbetriebnahme Software HGS – PassThru Dieses Kapitel beschreibt, wie die Software HGS – PassThru verwendet wird. Voraussetzung für Inbetriebnahme von HGS – PassThru • Spannungsversorgung von Gerät und Laptop/Tablet über Netzteil und -kabel gewährleistet. •... - Seite 25 Die PassThru-Funktion ist aktiv. 6. Die Zündung am Fahrzeug einschalten. 7. Die Herstellerangaben beachten. 8. Über Start > Alle Programme > Hella Gutmann Solutions > HGS - PassThru Communication auswählen. Alternativ dazu kann die Software HGS – PassThru zusätzlich wie folgt ausgeführt werden: •...
-
Seite 26: Mega Macs Pc Konfigurieren
Über das Hauptmenü >Einstellungen< werden sämtliche Schnittstellen und Funktionen konfiguriert. Immer online Um alle von Hella Gutmann bereitgestellten Daten zum jeweiligen Fahrzeug zu erhalten, muss der PC über eine ständige Online-Verbindung verfügen. Um die Verbindungskosten gering zu halten, empfiehlt Hella Gutmann eine DSL-Verbindung und eine Flatrate. -
Seite 27: Passwort Vergeben
PC konfigurieren Firmendaten konfigurieren 2. Registerkarte >Benutzer< auswählen. 3. Über virtuelle Tastatur öffnen. 4. Benutzername eingeben. 5. Über Eingabe bestätigen. Eingabe wird automatisch gespeichert. 9.2.2.2 Passwort vergeben Hier kann den Benutzern optional ein Passwort vergeben werden. Bei der Benutzerauswahl muss das vergebene Passwort eingegeben werden. -
Seite 28: Kalkulation Eingeben
Zugangssoftware Gutmann Portal auf PC installiert. • Spannungsversorgung von PC und PC VCI gewährleistet. 9.3.2 Systeminformationen aufrufen Hier sind alle Informationen hinterlegt, die zur Identifizierung der Software mega macs PC erforderlich sind. Um Systeminformationen aufzurufen, wie folgt vorgehen: 1. Im Hauptmenü Einstellungen > Update auswählen. -
Seite 29: Sprache Konfigurieren
PC konfigurieren Update Software mega macs PC und PC VCI 2. Registerkarte >System< auswählen. Info-Fenster wird angezeigt. Hier sind Informationen hinterlegt, z.B. über Soft- und Hardware-Version und Gerätenummer. 9.3.3 Sprache konfigurieren Hier kann bei mehrsprachiger Software die Sprachvariante ausgewählt werden. Nach Umstellung der Sprache wird das Update in der ausgewählten Sprache aufgespielt. -
Seite 30: Pc Vci-Informationen Aufrufen
2. Im Hauptmenü Einstellungen > Update auswählen. 3. Registerkarte >PC VCI< auswählen. 4. Über PC VCI-Update starten. 5. Hinweis- und Anweisfenster beachten. 6. Über Hinweis- und Anweisfenster bestätigen. PC VCI-Update wird gestartet. Daten werden von mega macs PC auf PC VCI kopiert. -
Seite 31: Schnittstellen Konfigurieren
5. Hinweisfenster beachten. 6. Über Hinweisfenster bestätigen. Verbindung mit BPC-Tool wird hergestellt. Wenn die Verbindung über die Software mega macs PC zum BPC-Tool erfolgreich eingerichtet ist, dann wird eine Auswahlliste der gefundenen BPC-Tools angezeigt. 7. Gewünschtes BPC-Tool auswählen. Auswahl wird automatisch gespeichert. -
Seite 32: Systeminformationen Von Bpc-Tool Aufrufen
Hier kann eingestellt werden, dass über den Standarddrucker des PCs gedruckt wird, auf dem die Software mega macs PC installiert ist. Die Software mega macs PC muss dazu die Druckdaten an das Gutmann Portal übergeben. Das Gutmann Portal sendet die Daten dann an den Standarddrucker des Systems. -
Seite 33: Region Konfigurieren
Eingabe bestätigen. Eingabe wird automatisch gespeichert. 9. Schritte 5-8 für weitere Eingaben wiederholen. 10. Ggf. Kontrollkästchen Firmenlogo ausblenden aktivieren, um ohne Firmenlogo von Hella Gutmann zu drucken. Diese Funktion ermöglicht Drucken auf vorbedrucktem Briefpapier. Jetzt kann über PC gedruckt werden. -
Seite 34: Währung Konfigurieren
PC konfigurieren Einheiten konfigurieren 9.5.3 Währung konfigurieren Hier kann die Landeswährung konfiguriert werden. Um Währung zu konfigurieren, wie folgt vorgehen: 1. Im Hauptmenü Einstellungen > Region auswählen. 2. Unter Währung über Liste öffnen. Die Auswahl der Währungen ist abhängig von der jeweiligen Software. -
Seite 35: Verschiedenes Konfigurieren
PC konfigurieren Verschiedenes konfigurieren Verschiedenes konfigurieren Hier kann Folgendes konfiguriert werden: • Sonstiges • Car History • Auflösung 9.7.1 Sonstiges konfigurieren Hier können u.a. folgende Einstellungen konfiguriert werden: • Tipps • Demo-Modus • Auftragsverwaltung 9.7.1.1 Demo-Modus konfigurieren Hier kann konfiguriert werden, ob während der Fahrzeugkommunikation fest vorgegebene Werte ausgegeben werden. -
Seite 36: Auftragsverwaltung Konfigurieren
PC konfigurieren Verschiedenes konfigurieren 9.7.1.3 Auftragsverwaltung konfigurieren Hier kann der Datenaustausch zwischen der Software mega macs PC und Auftragsverwaltung konfiguriert werden. Um Auftragsverwaltung zu konfigurieren, wie folgt vorgehen: 1. Im Hauptmenü Einstellungen > Verschiedenes auswählen. 2. Registerkarte >Sonstiges< auswählen. -
Seite 37: Car History Konfigurieren
Car History gelöscht. Auswahl wird automatisch gespeichert. 9.7.2.3 Car History senden Hier kann dieCar History an Hella Gutmann gesendet werden. Um Car History zu senden, wie folgt vorgehen: 1. Im Hauptmenü Einstellungen > Verschiedenes auswählen. 2. Registerkarte >Car History< auswählen. -
Seite 38: Parameterverwaltung
Hier werden die Fehler angezeigt, die beim Senden der Car History-Daten aufgetreten sind. 9.7.3 Auflösung konfigurieren Hier kann die Auflösung konfiguriert werden, mit der die Software mega macs PC auf dem Computer dargestellt wird. Um Auflösung zu konfigurieren, wie folgt vorgehen: 1. -
Seite 39: Verträge
2. Registerkarte >AGB< auswählen. AGB werden angezeigt. 9.8.3 Sonstige Lizenzen abrufen Hier sind die Lizenzen und Hinweise der von Hella Gutmann verwendeten Programme und Funktionen veröffentlicht. Um Lizenzen abzurufen, wie folgt vorgehen: 1. Im Hauptmenü Einstellungen > Verträge auswählen. 2. Registerkarte >Sonstige< auswählen. -
Seite 40: Testfunktionen
PC konfigurieren Testfunktionen Testfunktionen Hier können verschiedene Tests durchgeführt werden. 9.9.1 Voraussetzung für Testfunktionen Um Testfunktionen durchführen zu können, Folgendes beachten: • Spannungsversorgung des PC VCI über Netzteil und -kabel gewährleistet. • PC VCI mit USB-Kabel und PC verbunden. - Seite 41 PC konfigurieren Testfunktionen 2. PC VCI in Diagnoseanschluss von Fahrzeug einstecken. Beide LEDs des PC VCI blinken. Das PC VCI ist betriebsbereit. 3. Im Hauptmenü Einstellungen > Testfunktionen auswählen. 4. Über VCI-Diagnose (Buetooth) starten. Fenster Wireless-Diagnose wird angezeigt. Bluetooth-Funktion wird geprüft.
-
Seite 42: Mit Mega Macs Pc Arbeiten
B B e e z z e e i i c c h h n n u u n n g g Ausschalten Hier kann die Software mega macs PC beendet werden. Enter Hier kann ein ausgewähltes Menü aufgerufen werden. -
Seite 43: Symbole In Kopfzeile
Mit mega macs PC arbeiten Symbole S S y y m m b b o o l l e e B B e e z z e e i i c c h h n n u u n n g g Virtuelle Tastatur Hier kann die Virtuelle Tastatur für Texteingabe geöffnet werden. -
Seite 44: Symbole Im Hauptmenü
• Artikelnummer Wenn sich Ersatzteile im Warenkorb befinden, dann wird dies durch ein dunkel gefärbtes Warenkorb-Symbol angezeigt. Auftragsnetzwerk Hier können Daten zwischen mega macs PC und Auftragsnetzwerk ausgetauscht werden. Drucker Hier wird die Druckerbereitschaft angezeigt. • Symbol schwarz: Drucker ist bereit. - Seite 45 • Schaltpläne • Rückrufaktionen der Fahrzeughersteller und Importeure Anwendungen Hier sind nützliche Anwendungen hinterlegt: • Taschenrechner • Berechnungen Optionale HGS-Tools Hier sind Funktionen für gekoppelte Zusatzgeräte hinterlegt, z.B. für Batteriediagnose. Einstellungen Hier kann die Software mega macs PC konfiguriert werden.
-
Seite 46: Symbole In Fahrzeugauswahl
Mit mega macs PC arbeiten Symbole 10.1.4 Symbole in Fahrzeugauswahl S S y y m m b b o o l l e e B B e e z z e e i i c c h h n n u u n n g g... -
Seite 47: Symbole In Diagnose
Mit mega macs PC arbeiten Symbole S S y y m m b b o o l l e e B B e e z z e e i i c c h h n n u u n n g g... -
Seite 48: Symbole In Fahrzeuginformationen
B B e e z z e e i i c c h h n n u u n n g g Car History Hier werden sämtliche mit dem mega macs PC an einem Fahrzeug durchgeführten Arbeiten gespeichert, sofern bei der Auswahl des Fahrzeugs ein Kennzeichen oder Schlagwort eingegeben wurde. -
Seite 49: Symbole In Car History
Mit mega macs PC arbeiten Symbole S S y y m m b b o o l l e e B B e e z z e e i i c c h h n n u u n n g g Bauteilprüfwerte... -
Seite 50: Symbole In Inspektionsdaten
Mit mega macs PC arbeiten Symbole 10.1.6.3 Symbole in Inspektionsdaten S S y y m m b b o o l l e e B B e e z z e e i i c c h h n n u u n n g g Inspektionsintervall Zahnriemendaten Hier kann das Inspektionsintervall für den Zahnriemenwechsel aufgerufen... -
Seite 51: Symbole In Sicherungen/Relais
Mit mega macs PC arbeiten Symbole S S y y m m b b o o l l e e B B e e z z e e i i c c h h n n u u n n g g Schaltplanübersicht ein-/ausblenden... -
Seite 52: Symbole In Arbeitswerte
Mit mega macs PC arbeiten Symbole 10.1.6.8 Symbole in Arbeitswerte S S y y m m b b o o l l e e B B e e z z e e i i c c h h n n u u n n g g WICHTIG Hier sind Schritte noch einmal gesondert hervorgehoben, auf die während... -
Seite 53: Symbole In Einstellungen
Mit mega macs PC arbeiten Symbole 10.1.8 Symbole in Einstellungen S S y y m m b b o o l l e e B B e e z z e e i i c c h h n n u u n n g g Benutzer hinzufügen... -
Seite 54: Symbole In Handbuch
Mit mega macs PC arbeiten Fahrzeugauswahl 10.1.10 Symbole in Handbuch S S y y m m b b o o l l e e B B e e z z e e i i c c h h n n u u n n g g... -
Seite 55: Fahrzeug Über Vin Identifizieren
Fahrzeugauswahl Fahrzeugauswahl ist jetzt für >Diagnose< und >Fahrzeuginformationen< vorgenommen und Daten werden in der >Car History< gespeichert. Die Software mega macs PC springt automatisch zum Hauptmenü zurück. 10.2.1 Fahrzeug über VIN identifizieren HINWEIS Das Auslesen der VIN über OBD ist nicht bei jedem Fahrzeug möglich. -
Seite 56: Fahrzeugsuche
Mit mega macs PC arbeiten Fahrzeugsuche 11. Über Hinweis- und Anweisfenster bestätigen. Kommunikation mit Fahrzeug wird aufgebaut. Auswahlliste wird angezeigt. Entsprechende Fahrzeuge werden aus Datenbank ausgewählt. 12. Gewünschtes Fahrzeug über Doppelklick auswählen. 13. Schritte 8-11 wie in Kapitel Fahrzeugauswahl (Seite 54) beschrieben durchführen. -
Seite 57: Fahrzeug Über Vin Suchen
Mit mega macs PC arbeiten Fahrzeugsuche 11. Ggf. Schritte 8-10 für 2. Suchkriterium wiederholen. 12. Über länderspezifische Suche starten. Daten werden heruntergeladen. Entsprechende Fahrzeuge werden aus Datenbank ausgewählt. Auswahlliste wird angezeigt. 13. Gewünschtes Fahrzeug über Doppelklick auswählen. 14. Schritte 8-11 wie in Kapitel Fahrzeugauswahl (Seite 54) beschrieben durchführen. -
Seite 58: Fahrzeug Über Kennzeichen Suchen
Mit mega macs PC arbeiten OBD-Diagnose 10.3.3 Fahrzeug über Kennzeichen suchen HINWEIS Die Fahrzeugsuche über Kennzeichen ist nur in folgenden Ländern möglich: • Dänemark • Frankreich (Type Mine) • Irland • Niederlande • Norwegen • Österreich (Nationaler Code) • Schweden •... -
Seite 59: Diagnose
Diagnose wird gestartet. 10.5 Diagnose Hier können über die Software mega macs PC und PC VCI Daten mit den zu prüfenden Fahrzeugsystemen ausgetauscht werden. Die jeweilige Prüftiefe und Funktionsvielfalt ist abhängig von der "Intelligenz" des Fahrzeugsystems. Folgende Parameter stehen unter >Diagnose< zur Auswahl: •... - Seite 60 2. PC VCI in Diagnoseanschluss von Fahrzeug einstecken. Beide LEDs des PC VCI blinken. Das PC VCI ist betriebsbereit. 3. Software mega macs PC starten. 4. Schritte 1-11 wie in Kapitel Fahrzeugauswahl (Seite 54) beschrieben durchführen. 5. Im Hauptmenü >Diagnose< auswählen.
-
Seite 61: Fehlercode
Mit mega macs PC arbeiten Diagnose 10.5.2 Fehlercode Wenn bei der internen Prüfung durch das Steuergerät die Funktion eines Bauteils als fehlerhaft erkannt wird, dann wird ein Fehlercode im Speicher gesetzt und die entsprechende Warnleuchte angesteuert. Das Gerät liest den Fehlercode aus und zeigt diesen in Klartext an. Dazu sind weitere Informationen zum Fehlercode hinterlegt, z.B. -
Seite 62: Fehlercodes In Fahrzeugsystem Löschen
Mit mega macs PC arbeiten Diagnose 11. Gewünschten Fehlercode auswählen. Entsprechende Reparaturhilfe wird angezeigt. In den Reparaturhilfen sind folgende Informationen enthalten: • Fehlercode-Nummer, ggf. zusätzlich Original-Fehlercode-Nummer • Fehlertitel • Erklärung zu Funktion und Aufgabe des Bauteils • fahrzeugspezifische Daten, z.B. Schaltplan •... -
Seite 63: Gesamtabfrage Fehlercode-Löschen
Mit mega macs PC arbeiten Diagnose HINWEIS Da die gespeicherten Fehlercodes nach der Gesamtabfrage mit Fehlercode-Löschen nicht mehr abrufbar sind, wird empfohlen, erst die Gesamtabfrage mit Fehlercode- Lesen durchzuführen. HINWEIS Die Auswahl folgender Möglichkeiten ist abhängig vom ausgewählten Hersteller und Fahrzeugtyp: •... -
Seite 64: Parameter
Fehlertext: Signal Lambdasonde fehlerhaft. Wenn die entsprechenden Parameter ausgelesen werden, dann kann in beiden Fällen eine Diagnose deutlich erleichtert werden. Die Software mega macs PC liest die Parameter aus und stellt sie in Klartext dar. Zu den Parametern sind zusätzliche Informationen hinterlegt. -
Seite 65: Parameter Auslesen
Mit mega macs PC arbeiten Diagnose 10.5.3.1 Parameter auslesen VORSICHT Abreißen des PC VCI bei Betätigung der Kupplung Verletzungsgefahr/Gefahr von Sachschäden Vor Startvorgang wie folgt vorgehen: 1. Feststellbremse anziehen. 2. Leerlauf einlegen. 3. Hinweis- und Anweisfenster beachten. HINWEIS Nach dem Fehlercode-Lesen ist das Aufrufen der Steuergeräte-Parameter für die Fehlerdiagnose vorrangig vor allen anderen Arbeitsschritten. -
Seite 66: Stellglied
Mit mega macs PC arbeiten Diagnose 15. Ggf. zusätzlich gewünschte Parameter in Liste verfügbare Parameter über Doppelklick auswählen. Es können max. 16 Parameter ausgewählt werden. 16. Über Parameter-Lesen starten. Während des Auslesevorgangs werden die Aufzeichnungen automatisch unter dem vorher eingegebenen Kennzeichen in der Car History gespeichert. - Seite 67 Mit mega macs PC arbeiten Diagnose HINWEIS Die Auswahl folgender Möglichkeiten ist abhängig vom ausgewählten Hersteller und Fahrzeugtyp: • Funktionen • Baugruppen • Systeme • Daten Um Stellantrieb zu aktivieren, wie folgt vorgehen: 1. Schritte 1-5 wie in Kapitel Fahrzeugdiagnose vorbereiten (Seite 59) beschrieben durchführen.
-
Seite 68: Service-Rückstellung
10.5.5 Service-Rückstellung Hier können Inspektionsintervalle zurückgesetzt werden, wenn diese Funktion vom Fahrzeug unterstützt wird. Entweder wird die Rückstellung von der Software mega macs PC automatisch durchgeführt oder es wird beschrieben, wie die manuelle Rückstellung zu erfolgen hat. 10.5.5.1 Manuelle Service-Rückstellung durchführen VORSICHT Abreißen des PC VCI bei Betätigung der Kupplung... -
Seite 69: Automatische Service-Rückstellung Durchführen
Mit mega macs PC arbeiten Diagnose 10.5.5.2 Automatische Service-Rückstellung durchführen VORSICHT Abreißen des PC VCI bei Betätigung der Kupplung Verletzungsgefahr/Gefahr von Sachschäden Vor Startvorgang wie folgt vorgehen: 1. Feststellbremse anziehen. 2. Leerlauf einlegen. 3. Hinweis- und Anweisfenster beachten. HINWEIS Die Auswahl folgender Möglichkeiten ist abhängig vom ausgewählten Hersteller und Fahrzeugtyp: •... -
Seite 70: Grundeinstellung
Mit mega macs PC arbeiten Diagnose 10.5.6 Grundeinstellung Hier können Bauteile und Steuergeräte gemäß Herstellerwerten eingestellt oder angepasst werden. 10.5.6.1 Voraussetzung für Grundeinstellung Um Grundeinstellung durchführen zu können, Folgendes beachten: • Fahrzeugsystem arbeitet fehlerfrei. • Kein Fehler im Fehlercode-Speicher Steuergerät gespeichert. -
Seite 71: Automatische Grundeinstellung Durchführen
Mit mega macs PC arbeiten Diagnose 8. Über manuelle Grundeinstellung starten. 9. Hinweis- und Anweisfenster beachten. 10. Anweisungen auf Bildschirm folgen. 11. Über durchgeführte Grundeinstellung bestätigen. 10.5.6.3 Automatische Grundeinstellung durchführen WARNUNG Falsch oder fehlerhaft durchgeführte Grundeinstellung Personen- oder Sachschäden an Fahrzeugen Bei Durchführung der Grundeinstellung Folgendes beachten:... -
Seite 72: Codierung
Mit mega macs PC arbeiten Diagnose 12. Über Auswahl bestätigen. 13. Hinweis- und Anweisfenster beachten. 14. Über Hinweis- und Anweisfenster bestätigen. Kommunikation mit Fahrzeug wird aufgebaut. Grundeinstellung wird automatisch durchgeführt. Wenn Grundeinstellung erfolgreich durchgeführt wurde, dann wird folgender Text angezeigt: Grundeinstellung erfolgreich durchgeführt. -
Seite 73: Automatische Codierung Durchführen
Mit mega macs PC arbeiten Diagnose 5. Ggf. Hinweisfenster beachten. 6. Registerkarte >Information< aufrufen. 7. Anweisungen auf Bildschirm folgen. 8. Über manuelle Codierung starten. 9. Hinweis- und Anweisfenster beachten. 10. Anweisungen auf Bildschirm folgen. 11. Über durchgeführte Codierung bestätigen. 10.5.7.2 Automatische Codierung durchführen WARNUNG Keine oder falsche Codierung des Steuergeräts... - Seite 74 Mit mega macs PC arbeiten Diagnose 8. Über automatische Codierung starten. Kommunikation mit Fahrzeug wird aufgebaut. 9. Hinweis- und Anweisfenster beachten. 10. Über Hinweis- und Anweisfenster bestätigen. Codierung wird automatisch durchgeführt. Wenn Codierung erfolgreich durchgeführt wurde, dann wird folgender Text angezeigt: Codierung...
-
Seite 75: Fahrzeuginformationen
Hauptsicherungs-, Sicherungs- und Relaiskastens (je nach Auswahl) im ausgewählten Fahrzeug angezeigt. • Zahnriemendaten Hier können das für die Reparatur des Zahnriemens benötigte Werkzeug sowie die fahrzeugspezifische Aus- und Einbau-Anleitung über das Gutmann Portal abgerufen werden. • Diagnosedatenbank Hier können fahrzeugspezifische Online-Hilfen über das Gutmann Portal abgerufen werden. •... -
Seite 76: Car History
2. Registerkarte Car History auswählen. 3. Gewünschtes Fahrzeug über Doppelklick auswählen. Software mega macs PC springt automatisch zum Hauptmenü zurück. Ausgewähltes Fahrzeug wird in oberer Symbolleiste angezeigt. 10.6.1.2 Eintrag aus Car History löschen Um 1 oder mehrere Einträge aus Car History zu löschen, wie folgt vorgehen: 1. -
Seite 77: Einzelnen Eintrag Und Gesamte Car History Löschen
Mit mega macs PC arbeiten Fahrzeuginformationen 10.6.1.3 Einzelnen Eintrag und gesamte Car History löschen Um einzelnen Eintrag und/oder gesamte Car History zu löschen, wie folgt vorgehen: 1. Gewünschtes Kontrollkästchen aktivieren. 2. Über Löschen bestätigen. 3. Sicherheitsabfrage beachten. 4. Über Sicherheitsabfrage bestätigen. -
Seite 78: Inspektionsdaten
Mit mega macs PC arbeiten Fahrzeuginformationen 5. Ggf. über weitere Unterbauteile auswählen. Auswahlfenster wird angezeigt. Abhängig vom gewählten Bauteil stehen u.a. folgende Informationen zur Auswahl: • Teile-Informationen Hier sind Informationen zu Ersatzteilen und baugleichen Alternativen hinterlegt. Zudem können Ersatzteile zur Bestellung in den Warenkorb gelegt werden. - Seite 79 Mit mega macs PC arbeiten Fahrzeuginformationen 3. Ggf. Hinweisfenster beachten. 4. Ggf. über Hinweisfenster schließen 5. Gewünschte Inspektionstypen auswählen. Je nach ausgewähltem Hersteller und Fahrzeugtyp fallen die einzelnen Inspektionstypen unterschiedlich aus. Über können zusätzliche Fahrzeuginformationen über Hersteller, Modell oder Typ angezeigt werden.
-
Seite 80: Zahnriemendaten
Mit mega macs PC arbeiten Fahrzeuginformationen 10.6.4 Zahnriemendaten Hier sind Aus- und Einbau-Anleitungen für Zahnriemen und Steuerketten hinterlegt. 10.6.4.1 Zahnriemendaten abrufen WARNUNG Verrutschende/herabfallende Fahrzeugteile Verletzungs-/Quetschgefahr Alle gelösten Anbauteile komplett entfernen oder sichern. HINWEIS Um auf Zahnriemendaten zugreifen zu können, muss eine Online-Verbindung vorhanden sein. -
Seite 81: Technische Daten Abrufen
Mit mega macs PC arbeiten Fahrzeuginformationen 10.6.5.1 Technische Daten abrufen HINWEIS Um auf Technische Daten zugreifen zu können, muss eine Online-Verbindung vorhanden sein. HINWEIS Die Auswahl folgender Möglichkeiten ist abhängig vom ausgewählten Hersteller und Fahrzeugtyp: • Funktionen • Baugruppen •... -
Seite 82: Sicherungen/Relais
Mit mega macs PC arbeiten Fahrzeuginformationen 4. Gewünschtes System auswählen. Es können mehrere verschiedene Systemtypen in einer Fahrzeugbaureihe verbaut sein. Meist steht der Systemtyp auf dem Steuergerät oder kann über das Parameter-Lesen ermittelt werden. Schaltplan wird angezeigt. 5. Gewünschtes Bauteil durch Anklicken auswählen. -
Seite 83: Bauteilprüfwerte
Mit mega macs PC arbeiten Fahrzeuginformationen 10.6.8 Bauteilprüfwerte Hier sind Mess- und Prüfwerte von Komponenten und Bauteilen hinterlegt, deren Kabel mit einem Steuergerätestecker verbunden sind. 10.6.8.1 Bauteilprüfwerte abrufen HINWEIS Um auf Bauteilprüfwerte zugreifen zu können, muss eine Online-Verbindung vorhanden sein. -
Seite 84: Abgasdaten
Mit mega macs PC arbeiten Fahrzeuginformationen 2. Über Arbeitswerte auswählen. Daten werden heruntergeladen. 3. Gewünschte Kategorie auswählen. Daten werden heruntergeladen. 4. Gewünschtes Subkategorie auswählen. Daten werden heruntergeladen. Folgende Informationen werden angezeigt: • Ausbauarbeiten • Einbauarbeiten • Prüfarbeiten • Arbeitswerte Nur wenn jeweilige Arbeiten in Fettschrift dargestellt sind, dann sind hier einzelne Arbeitsschritte vorhanden. -
Seite 85: Rückrufaktionen
Rückrufaktionen vor, die weniger als 2 Jahre alt sind. Die Fa. Hella Gutmann Solutions GmbH stellt diese Inhalte nur zur Verfügung und ist deshalb für ihre Genauigkeit, Richtigkeit und Verlässlichkeit nicht verantwortlich. Rückfragen bezüglich Umfang und Abwicklung sind direkt an Vertragswerkstätten/Hersteller zu richten. -
Seite 86: Obd
Mit mega macs PC arbeiten 3. Gewünschte Information auswählen. Auswahlfenster wird angezeigt. Hier steht fahrzeugabhängig Folgendes zur Auswahl: • >Batterie ersetzen< Hier werden einzelne Arbeitsschritte zum Aus- und Einbau der Batterie angezeigt. • >Verbauort, Laden und Starthilfe< Hier werden die Batterieposition, einzelne Arbeitsschritte zum Laden und zur Starthilfe der Batterie angezeigt. - Seite 87 Mit mega macs PC arbeiten O O B B D D - - M M o o d d e e s s u u n n d d O O B B D D - - T T e e s s t t s s Fahrzeuginformationen Hier können Fahrzeug- und Systeminformationen, z.B.
-
Seite 88: Anwendungen
Anwendungen Taschenrechner 11 Anwendungen Hier werden die verfügbaren Anwendungen übersichtlich dargestellt. 11.1 Taschenrechner Hier können allgemeine Berechnungen durchgeführt werden. 11.1.1 Taschenrechner aufrufen Um Taschenrechner aufzurufen, wie folgt vorgehen: 1. Im Hauptmenü >Anwendungen< auswählen. 2. Über Taschenrechner auswählen. 3. Gewünschte Berechnungen durchführen. 11.2 PassThru Hier können die Daten vom Werkstattcomputer zu dem in der Werkstatt befindlichen Fahrzeug... -
Seite 89: Kalkulation
Anwendungen Kalkulation 5. Über virtuelle Tastatur öffnen. 6. Gewünschten Wert eingeben. 7. Über Eingabe bestätigen. 8. Ggf. Schritte 5-7 für weitere Eingaben wiederholen. Unter Ergebnis wird Berechnungsergebnis angezeigt. 11.4 Kalkulation Hier können fahrzeugspezifische Kalkulationen der Reparaturzeit und zu erwartenden Kosten erstellt werden. -
Seite 90: E-Mail
Kalkulation wird unter aktuell ausgewähltem Fahrzeug in Car History gespeichert. 11.5 E-Mail Hier kann eine schriftliche Anfrage oder Mitteilung jeglicher Art an den Hella Gutmann-Support gesendet werden. 11.5.1 E-Mail an Hella Gutmann-Support senden Um E-Mail an Hella Gutmann-Support zu senden, wie folgt vorgehen: 1. -
Seite 91: Optionale Hgs-Tools
Optionale HGS-Tools Batteriediagnose 12 Optionale HGS-Tools HINWEIS Für die Nutzung des Menüs >Optionale HGS-Tools< werden die optional erhältlichen Zusatzgeräte (BPC-Tool) benötigt. Hier werden die verfügbaren HGS-Tools übersichtlich dargestellt. Der Menüpunkt >Optionale HGS-Tools< beinhaltet Funktionen, mit denen zusätzliche Hardware verwendet werden kann. Dieser wird nur angezeigt, wenn die zusätzliche Hardware mit dem Gerät gekoppelt wurde. -
Seite 92: Batterietest Durchführen
Optionale HGS-Tools Batteriediagnose 1. BPC-Tool an Batterie anschließen (siehe Bedienungsanleitung BPC-Tool). 2. Ggf. elektrischen Steckverbinder von Strommesszange mit Pfeil nach oben in ST3-Anschluss von BPC-Tool einstecken. 3. Im Hauptmenü >Optionale HGS-Tools< auswählen. 4. Über Batteriediagnose auswählen. 5. >Systemtest< auswählen. 6. Unter Temperaturerfassung über Liste öffnen. -
Seite 93: Voraussetzung Für Testergebnisse In Car History Speichern
12.1.3 Voraussetzung für Testergebnisse in Car History speichern Um letzte Testergebnisse von System- und Batterietest in Car History speichern zu können, Folgendes beachten: • Gewünschtes Fahrzeug in Software mega macs PC ausgewählt. • BPC-Tool eingeschaltet. • BPC-Tool mit Software mega macs PC verbunden. -
Seite 94: Allgemeine Informationen
Allgemeine Informationen Problemlösungen PassThru 13 Allgemeine Informationen 13.1 Problemlösungen PassThru Die folgende Auflistung soll helfen, kleinere Probleme selbst zu beheben. Dazu ist die passende Problembeschreibung auszuwählen und die unter Lösung aufgeführten Punkte zu kontrollieren bzw. die aufgeführten Schritte nacheinander durchzuführen, bis das Problem behoben ist. P P r r o o b b l l e e m m L L ö... -
Seite 95: Problemlösungen
P P r r o o b b l l e e m m L L ö ö s s u u n n g g Programm stürzt ab • Spannungsversorgung kurz unterbrechen. Die Software mega macs PC oder ohne Funktion. neu starten. •... -
Seite 96: Technische Daten Pc Vci
Da es sich bei dem vorliegenden Gerät um ein ausschließlich gewerblich genutztes Gerät handelt (B2B), darf es nicht bei öffentlich-rechtlichen Entsorgungsbetrieben abgegeben werden. Das Gerät kann, unter Angabe des Kaufdatums und der Gerätenummern, entsorgt werden bei: Hella Gutmann Solutions GmbH Am Krebsbach 2 79241 Ihringen DEUTSCHLAND WEEE-Reg.-Nr.: DE25419042... - Seite 97 HELLA GUTMANN SOLUTIONS GMBH Am Krebsbach 2 79241 Ihringen DEUTSCHLAND Phone: +49 7668 9900–0 Fax: +49 7668 9900–3999 info@hella-gutmann.com www.hella-gutmann.com © 2017 HELLA GUTMANN SOLUTIONS GMBH 1 STUECK/PIECE(S) ���� ��� �������� 9XQ 460 985-601 Made in Germany...
