Aansluiten Als Groepsbediening - Becker Centronic TimeControl TC52 Betriebsanleitung

Aansluiten als groepsbediening

Opgelet
Wanneer de besturing bijv. als groepsbesturing wordt gebruikt, mag er
geen brug tussen de klemmen L en C zijn geplaatst!

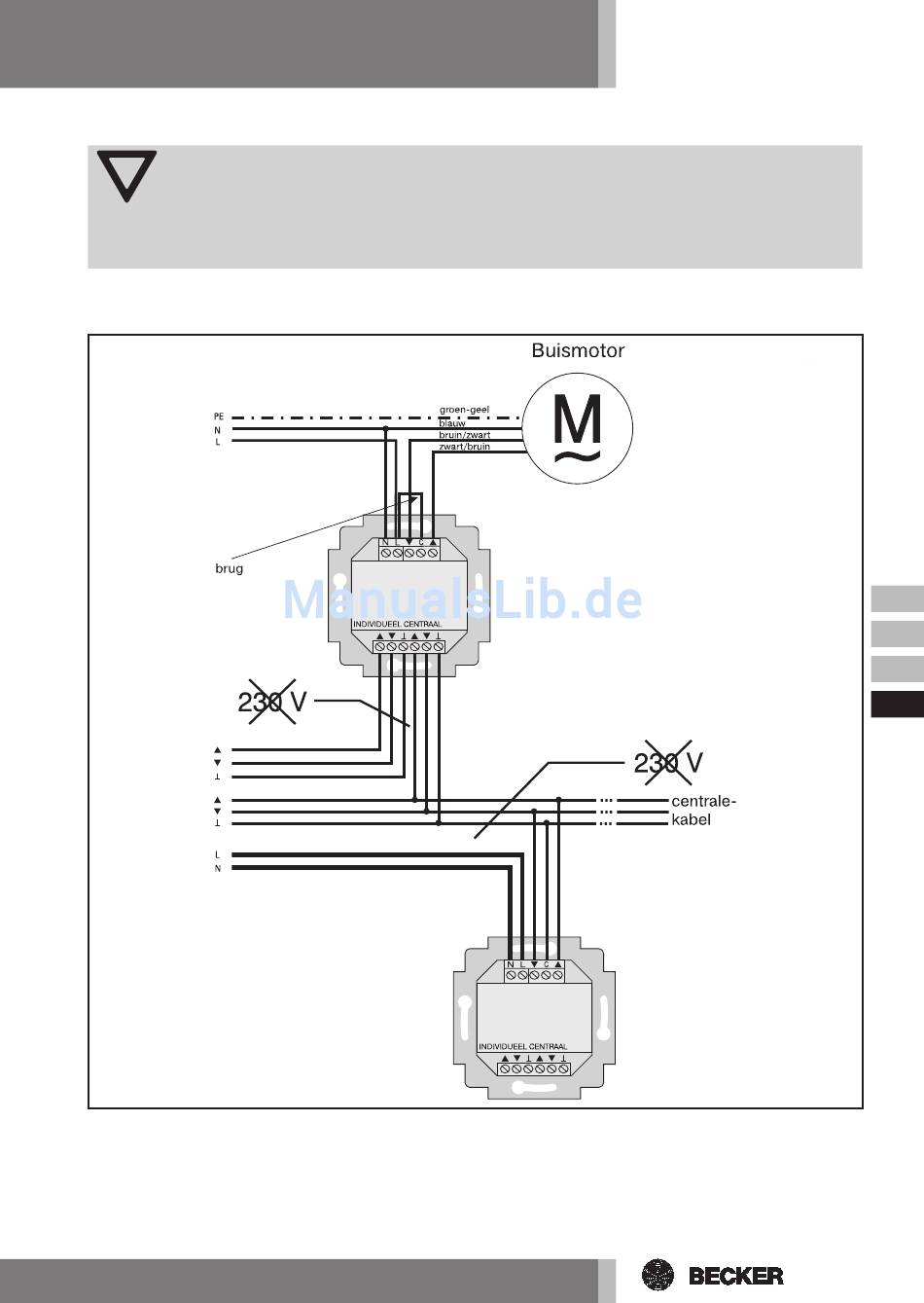

1. Sluit het voedingsgedeelte van de TC52 als volgt aan:
2. Plaats de beschermkap weer over de voeding.
3. Bevestig het voedingsgedeelte in de inbouw/opbouwdoos.
4. Bevestig het bedieningsgedeelte in het frame en steek vervolgens dit geheel
in de daarvoor bestemde connector.
