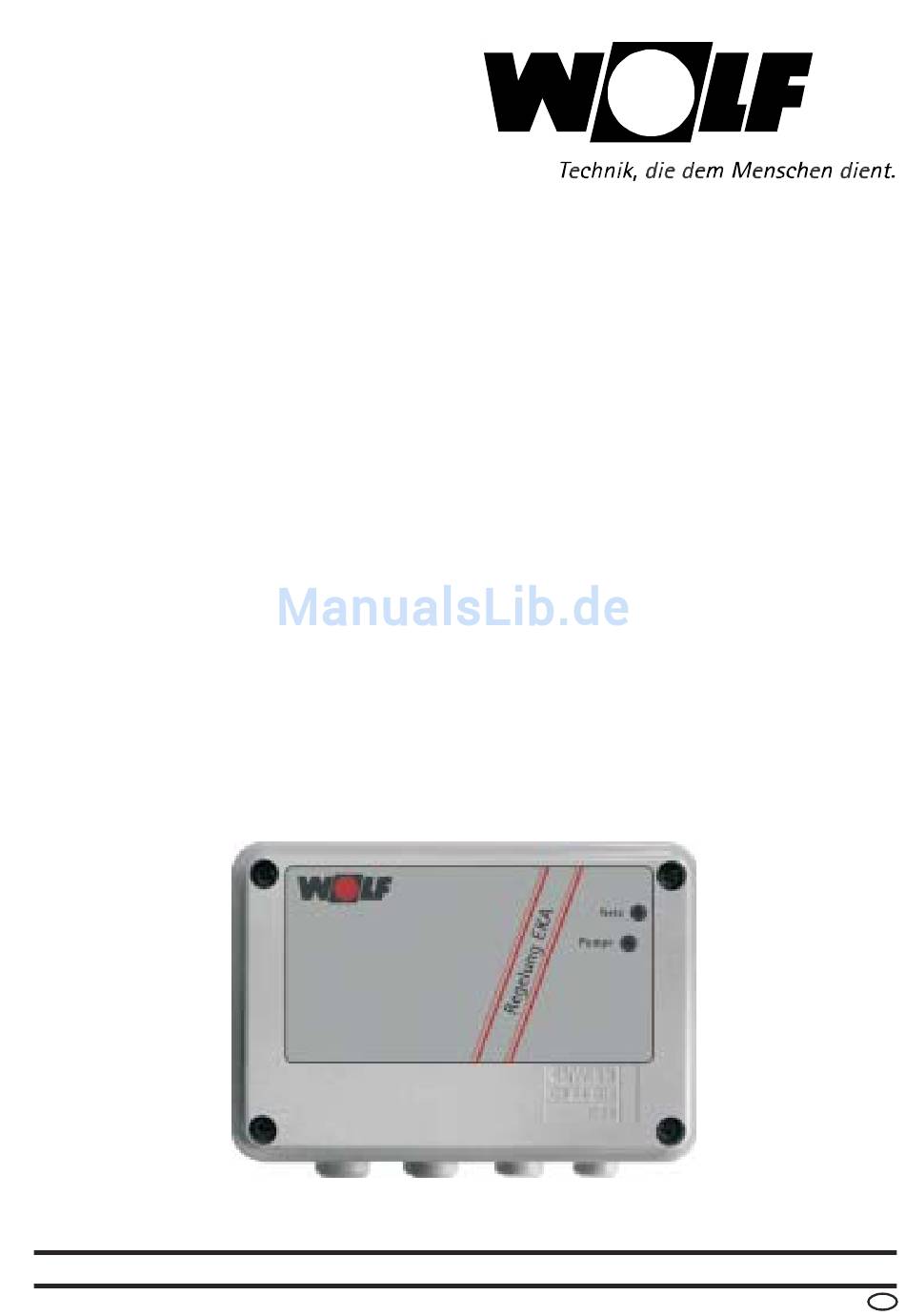

- Seite 1 Montage- Bedienungsanleitung analoger Temperaturdifferenzregler Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 Art.-Nr. 30 43 723 12/03 TV...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitshinweise ............. 3 2 Reglerfunktionen ............3 3 Gerätemontage ............... 3 4 Elektrischer Anschluß ..........4 4.1 Anschluß von Netz und Pumpe ........5 4.2 Anschluß der Fühler ............ 5 Anlagenschema 1.0 ............6 Anlagenschema 1.2 ............7 Anlagenschema 2.0 ............ -
Seite 3: Sicherheitshinweise
1 Sicherheitshinweise „Sicherheitshinweis“ kennzeichnet Anwei- An Anschlußklemmen liegt auch bei aus- sungen, die genau einzuhalten sind, um geschaltetem Betriebsschalter Spannung Gefährdung oder Verletzung von Perso- nen zu vermeiden und Beschädigungen Achtung „Hinweis“ kennzeichnet technische An- am Gerät zu verhindern. weisungen, die zu beachten sind, um Schäden und Funktionsstörungen am Gerät Gefahr durch elektrische Spannung an zu verhindern. -
Seite 4: Gerätemontage
3 Gerätemontage Achtung Das Gerät ist für die Wandmontage vorgesehen. Für die Montage hat sich folgende Vorgehens- Es darf nur in trockenen, nicht explosions- weise bewährt: gefährdeten Räumen installiert werden. Eine Mon- • Löcher zur Wandmontage gemäß Darstel- tage auf brennbarem Untergrund ist nicht zuläs- lung Bild 1 bohren. -
Seite 5: Anschluß Von Netz Und Pumpe
4.1 Anschluß von Netz und Pumpe Potentiometer für Einschalttemperaturdifferenz Potentiometer für Speichermaximaltemperatureinstellung Anschlußklemmen für Fühler Bild 3: Klemmenbelegung Anschlußklemmen 230V Kurzbezeichnung Belegung Netzanschluß Pumpe oder Ventil Schutzleiter 4.2 Anschluß der Fühler Der Regler arbeitet mit Platin-Temperaturfühlern vom Achten Sie dabei auf guten Temperaturüber- Typ PT1000. - Seite 6 Anlagenschema 1.0...
- Seite 7 Anlagenschema 1.2...
- Seite 8 Anlagenschema 2.0...
- Seite 9 Anlagenschema 1.4...
-
Seite 10: Inbetriebnahme
5 Inbetriebnahme Nachdem die Montage- und Verdrahtungsarbeiten Sind keine Fehler erkennbar, können Sie durchgeführt sind, müssen folgende Kontrollen nun das Gehäuseoberteil am Unterteil durchgeführt werden: mit den vier Schrauben verbinden. Erst dann darf das Gerät mit der 230V- • Sichtkontrolle aller Leitungsverbindungen Netzspannung verbunden werden. -
Seite 11: Technische Daten
8 Technische Daten EKA Gehäuse Material 100% recyclingfähiges Gehäuse für Wandmontage Schutzart IP40 nach VDE 0470 Elektrische Werte Betriebsspannung AC 230 Volt, 50 Hz -10...+15% 1,0 A bei 250V∼ für cos ϕ = 0,7-1 max. zulässige Stromaufnahme der Umwälzpumpe interne Gerätesicherung Feinsicherung 5 x 20mm 2A/F Funkstörgrad... -
Seite 12: Konformitätserklärung
9 Konformitätserklärung Das beschriebene Gerät wurde entsprechend den CE-Richtlinien gefertigt und geprüft. 10 Widerstandstabelle für PT 1000-Fühler Die korrekte Funktion der Temperaturfühler kann anhand der nachfolgenden Temperatur- Widerstandstabelle mit einem Widerstandsmeßgerät überprüft werden: Temperatur Widerstand Temperatur Widerstand in °C in Ohm in °C in Ohm 1194...
