Audio
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
72010 800 0000
Btx * 32700 # • Materialnummer/Part Number 72010 760 5000
Änderungen vorbehalten/Subject to alteration • Printed in Germany WÜ
E-BS36/37 0999 • 8002/8012, 8005/8015, 8006/8016
http://www.grundig.de
Service Manual

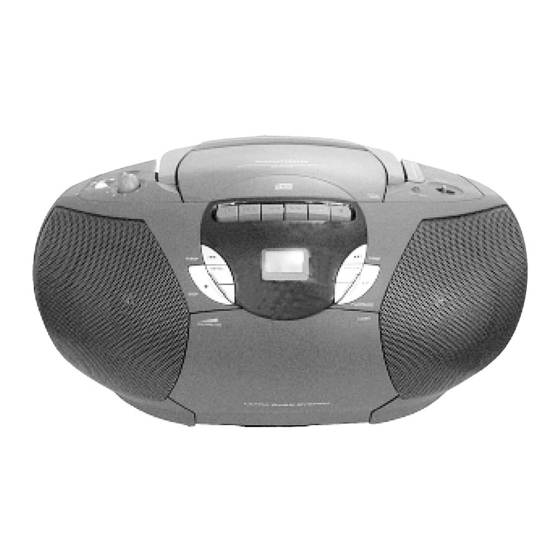

RR 300 CD
(G.DK 5151)
Grundig Service
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Fax:
Planatron
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
Telefon:
Fax:
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
0180/52318-51
0180/52318-99
...Mo.-Fr. 8.00-19.00 Uhr
0180/52318-40
0180/52318-50
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Grundig RR 300 CD
Inhaltszusammenfassung für Grundig RR 300 CD
- Seite 1 Service Manual Audio RR 300 CD (G.DK 5151) Grundig Service Hotline Deutschland..Mo.-Fr. 8.00-18.00 Uhr Technik: 0180/52318-41 0180/52318-49 Zusätzlich erforderliche Unterlagen für den Komplettservice 0180/52318-48 Additionally required Service Documents for the Complete Service VCR/LiveCam 0180/52318-42 HiFi/Audio 0180/52318-43 Service Car Audio...
-
Seite 2: Inhaltsverzeichnis
Test-CD Test CD Fe-Test-Cassette (z.B. 449) Fe-Test Cassette (e.g. 449) Beachten Sie bitte das GRUNDIG Meßtechnik-Programm, das Sie Please note the Grundig Catalog "Test and Measuring Equipment" unter folgender Adresse erhalten: obtainable from: Grundig AG Geschäftsbereich Instruments Test- und Meßsysteme Würzburger Str. -
Seite 3: Technische Daten
RR 300 CD Allgemeiner Teil / General Section Technische Daten Technical Data Spannungsversorgung Power Supply Netzbetrieb ..............230V, 50/60 Hz Mains operation ............230V, 50/60 Hz Batteriebetrieb ..........8 x 1,5V (R20, UM1, D) Battery operation ....... 8 x 1.5V (R20, UM-1, ‘D’-cells) -
Seite 4: Ausbauhinweise
Allgemeiner Teil / General Section RR 300 CD Ausbauhinweise Disassembly Instructions 1. Öffnen des Gehäuses 1. Opening the cover - 2 Schrauben und 6 Schrauben (Fig. 1) herausschrauben und - Undo 2 screws and 6 screws (Fig. 1) and remove the back die Rückwand abnehmen. - Seite 5 RR 300 CD Allgemeiner Teil / General Section 5. Cassettenlaufwerk ausbauen 5. Removing the Tape Drive - Gehäuse zerlegen (Pkt. 2). - Disassemble the cover (para 2). - 4 Schrauben herausschrauben (Fig. 6). - Undo 4 screws G (Fig. 6).
-
Seite 6: Operating Hints
Allgemeiner Teil / General Section RR 300 CD Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden. Cassette Control Cassette Control Function OPEN/CLOSE Stereo 6 –... - Seite 7 RR 300 CD Abgleichvorschriften / Adjustment Procedures Abgleichvorschriften 1. Tuner Meßgeräte: Meßsender, Wobbelsender, Oszilloskop. Funktionsschalter: Radio Abgleich Vorbereitung Abgleichvorgang 1. AM-ZF Wobbelsender 455kHz über Rahmenantenne in L205 Mit T201 auf Maximum einstellen. (Ferritantenne) einkoppeln. Oszilloskop an IC201 Pin 18. Bandschalter: MW 2.
- Seite 8 Abgleichvorschriften / Adjustment Procedures RR 300 CD 2. Cassettenteil Meßgeräte/Meßmittel: Frequenzzähler, NF-Voltmeter, Tonhöhenschwankungsmesser, z.B. Fe-Testcassette 449. Funktionsschalter: Tape Abgleich Vorbereitung Abgleichvorgang 1. Bandgeschwin- Frequenzzähler an Kopfhörerbuchse. Mit dem Einstellregler (im Cass.-Motor) ± digkeit z.B. Testcassette 449 einlegen, 3150Hz abspielen. 3150Hz 0,1% einstellen.
-
Seite 9: Adjustment Procedures
RR 300 CD Abgleichvorschriften / Adjustment Procedures Adjustment Procedures 1. Tuner Measuring instruments: Signal generator, sweep generator, oscilloscope. Function switch: Radio Adjustment Preparations Adjustment Process 1. AM IF Couple in a sweep signal of 455kHz to L205 (ferrite aerial) Adjust to maximum with T201. - Seite 10 Abgleichvorschriften / Adjustment Procedures RR 300 CD 2. Tape Part Measuring instruments/equipment: Frequency counter, AF-voltmeter, wow and flutter meter, e.g. Fe test cassette 449. Function switch: Tape Adjustment Preparations Adjustment Process 1. Tape speed Connect the frequency counter to the headphone socket.
-
Seite 11: Layout Of Pcbs And Circuit Diagrams
RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Cassettenteil / Cassette Part Alle Spannungen sind Näherungswerte... -
Seite 12: Main Board (Cd Part)
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Hauptplatte (CD-Teil) / Main Board (CD Part) Alle Spannungen sind Näherungswerte All voltages are approximates D.GND... - Seite 13 RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams TA2065F TC9284BF TA2092N PW GND PW GND OUT (-) 1 OUT (-)4 PVCC4 PVCC1...
-
Seite 14: Mains Unit, Amplifier Part, Tuner Part
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Netzteil, Verstärkerteil, Tunerteil / Mains Unit, Amplifier Part, Tuner Part CON5 to Main PCB... - Seite 15 RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Tunerplatte / Tuner PCB Netzteilplatte / Mains Unit PCB B. S. 1 INPUT 1...
-
Seite 16: Operating Board
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Bedienplatte / Operating Board TMP47422F PIN FUNCTION PIN NAME Input/Output FUNCTION R43 (AIN3/SEG19) to... -
Seite 19: Ersatzteilliste Spare Parts List
BPF 00201 75955 014 0100 BANDBASSFILTER GFMB 3-1 L 00204 75955 014 1200 SPULE FM 4T 75313 710 5100 RR 300 CD STERLING SILBER RR 300 CD STERLING SILVER L 00205 75955 014 1300 SPULE MW ANT 98:16 KEIN E-TEIL...
