Kessel 6, 7, 8, 10, 12 et 14 Gl.
1
8503N007
8503N008
2
*
* Abgasklappe - Stellmotor

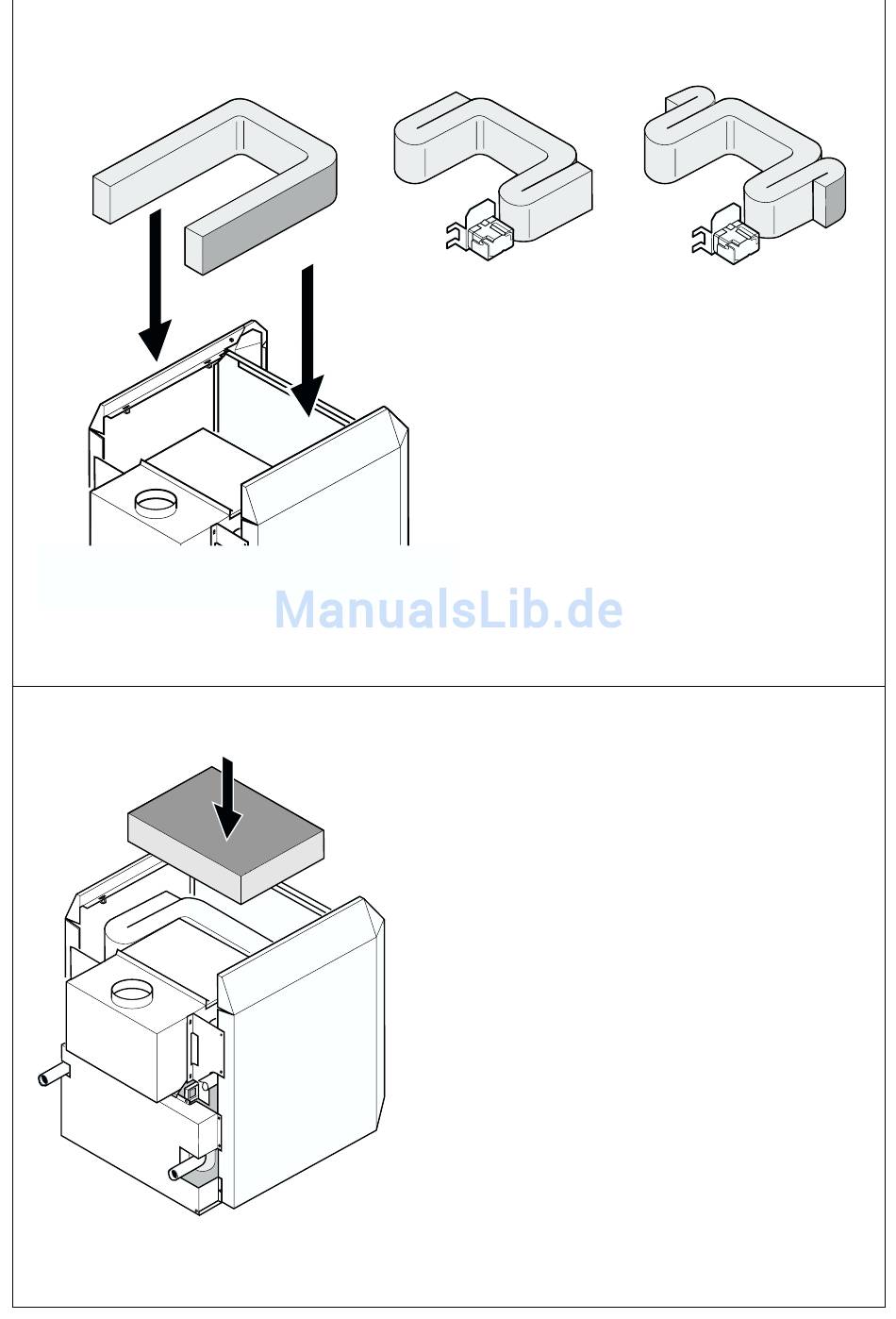

Anbringen der Strömungssicherung-Seitenisolierung
1- Die Seitenisolierplatten um die Strömungssiche-
rung herum anbringen.
2- Bei 6, 7, 8, 10, 12 und 14 gliedrigen Kesseln, die
Umschläge beiderseitig 1 mal falten : auf der linken
Seite, die Isolierung bis an den Stellmotor bringen.
Auf der rechten Seite Isolierung und Rand der
Seitenplatte ausgleichen.
3- Bei 9, 11 und 13 gliedrigen Kesseln, Isolierung
beiderseitig 2 mal falten : auf der linken Seite, die
Isolierung bis an den Stellmotor bringen. Auf der
rechten Seite Isolierung und Rand der Seitenplatte
ausgleichen.
Anbringen der
Strömungssicherung
- Die obere Isolierplatte auf die Strömungssicherung
legen.
m12
Kessel 9, 11, 13, Gl.
3
*
oberen Isolierung an der
