AUFBAUANLEITUNG

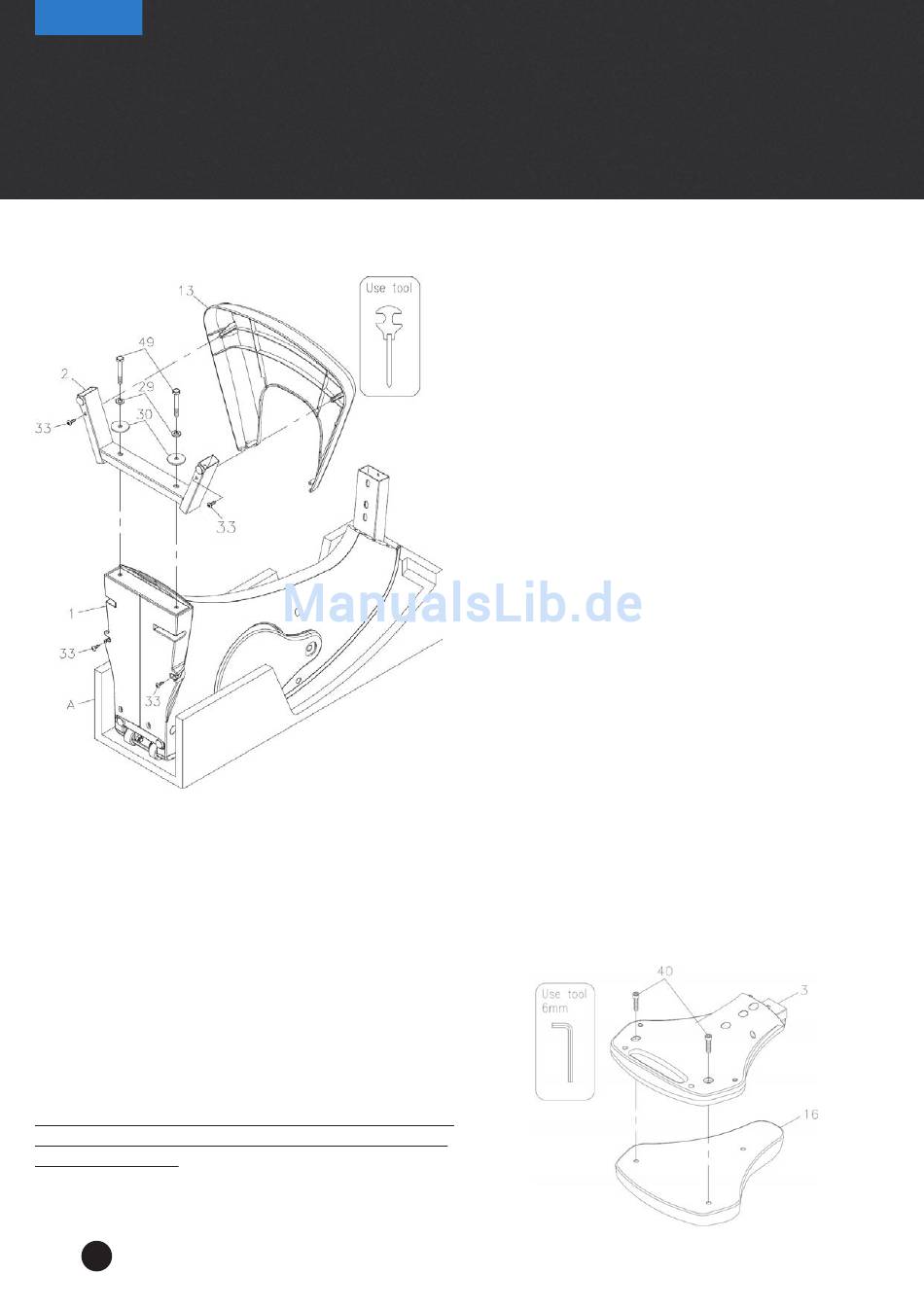

Schritt 2: Hintere Deko-Abdeckung
A. Befestigen Sie die hintere Deko-Abdeckung (13) am Hautrahmen (1) und sichern Sie sie mit 4
Schrauben (M4x12 mm) (33).
B. Stellen Sie den Hauptrahmen (1) aufrecht, dann entfernen Sie die Styropor-Formteile (A).
Schritt 3: Sattel- & Sattelabdeckung
A. Zur Vereinfachung der Montage drehen Sie die
Baugruppen Untere Sattelabdeckung (3) und
das Sattelkissen (16) auf den Kopf.
B. Legen Sie die Untere Sattelabdeckung (3) auf
das Sattelkissen (16) und befestigen Sie sie
mit zwei Schrauben (M8xp1,25x30 mm) (40).
**Stellen Sie sicher, dass die oben genannten Teile voll-
ständig festgezogen sind, bevor Sie mit dem nächsten
Schritt fortfahren.**
6
Schritt 1: Hinterer Stützrahmen
A. Entnehmen Sie den Hauptrahmen (1) zusam-
men mit den Styropor-Formteilen (A) aus dem
Karton.
B. Legen Sie den Hauptrahmen (1) zusammen
mit den Styropor-Formteilen (A) auf den Bo-
den. Siehe Abbildung links.
HINWEIS: Falls die Styropor-Formteile nicht als
Träger für den Hauptrahmen verwendet werden,
können Schäden am Fahrrad auftreten.
C. Befestigen Sie den Hinteren Stützrahmen (2)
am Hauptrahmen (1) und sichern Sie ihn mit
zwei Sechskantschrauben (M8xp1,25x50
mm) (49), zwei Konterscheiben (M8) (29) und
zwei Unterlegscheiben (8x38x2,0t) (30).
