DEUTSCH

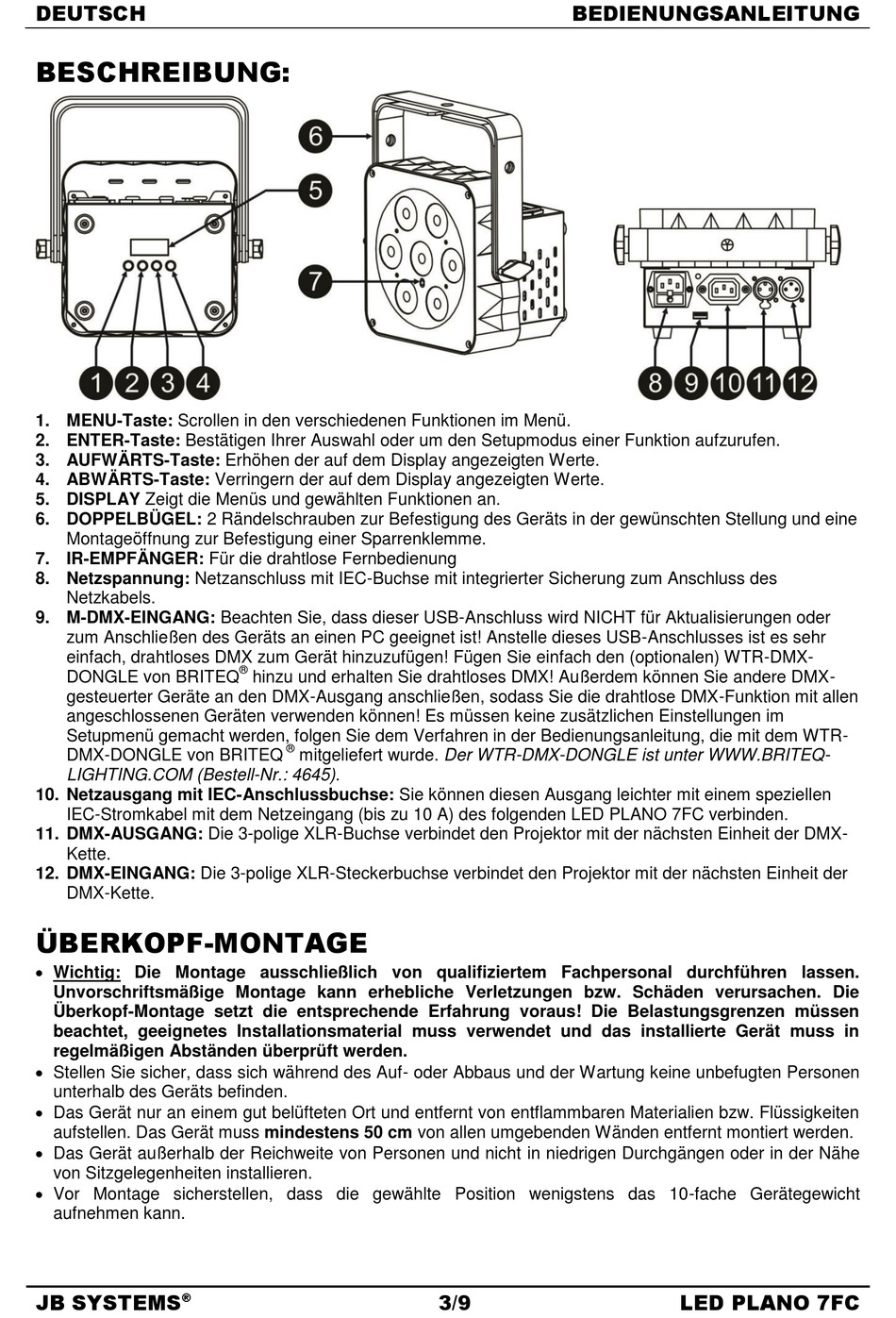

BESCHREIBUNG:
1. MENU-Taste: Scrollen in den verschiedenen Funktionen im Menü.
2. ENTER-Taste: Bestätigen Ihrer Auswahl oder um den Setupmodus einer Funktion aufzurufen.
3. AUFWÄRTS-Taste: Erhöhen der auf dem Display angezeigten Werte.
4. ABWÄRTS-Taste: Verringern der auf dem Display angezeigten Werte.
5. DISPLAY Zeigt die Menüs und gewählten Funktionen an.
6. DOPPELBÜGEL: 2 Rändelschrauben zur Befestigung des Geräts in der gewünschten Stellung und eine
Montageöffnung zur Befestigung einer Sparrenklemme.
7. IR-EMPFÄNGER: Für die drahtlose Fernbedienung
8. Netzspannung: Netzanschluss mit IEC-Buchse mit integrierter Sicherung zum Anschluss des
Netzkabels.
9. M-DMX-EINGANG: Beachten Sie, dass dieser USB-Anschluss wird NICHT für Aktualisierungen oder
zum Anschließen des Geräts an einen PC geeignet ist! Anstelle dieses USB-Anschlusses ist es sehr
einfach, drahtloses DMX zum Gerät hinzuzufügen! Fügen Sie einfach den (optionalen) WTR-DMX-
DONGLE von BRITEQ
gesteuerter Geräte an den DMX-Ausgang anschließen, sodass Sie die drahtlose DMX-Funktion mit allen
angeschlossenen Geräten verwenden können! Es müssen keine zusätzlichen Einstellungen im
Setupmenü gemacht werden, folgen Sie dem Verfahren in der Bedienungsanleitung, die mit dem WTR-
DMX-DONGLE von BRITEQ
LIGHTING.COM (Bestell-Nr.: 4645).
10. Netzausgang mit IEC-Anschlussbuchse: Sie können diesen Ausgang leichter mit einem speziellen
IEC-Stromkabel mit dem Netzeingang (bis zu 10 A) des folgenden LED PLANO 7FC verbinden.
11. DMX-AUSGANG: Die 3-polige XLR-Buchse verbindet den Projektor mit der nächsten Einheit der DMX-
Kette.
12. DMX-EINGANG: Die 3-polige XLR-Steckerbuchse verbindet den Projektor mit der nächsten Einheit der
DMX-Kette.
ÜBERKOPF-MONTAGE
Wichtig: Die Montage ausschließlich von qualifiziertem Fachpersonal durchführen lassen.
Unvorschriftsmäßige Montage kann erhebliche Verletzungen bzw. Schäden verursachen. Die
Überkopf-Montage setzt die entsprechende Erfahrung voraus! Die Belastungsgrenzen müssen
beachtet, geeignetes Installationsmaterial muss verwendet und das installierte Gerät muss in
regelmäßigen Abständen überprüft werden.
Stellen Sie sicher, dass sich während des Auf- oder Abbaus und der Wartung keine unbefugten Personen
unterhalb des Geräts befinden.
Das Gerät nur an einem gut belüfteten Ort und entfernt von entflammbaren Materialien bzw. Flüssigkeiten
aufstellen. Das Gerät muss mindestens 50 cm von allen umgebenden Wänden entfernt montiert werden.
Das Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Nähe
von Sitzgelegenheiten installieren.
Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht
aufnehmen kann.
JB SYSTEMS
®
®
hinzu und erhalten Sie drahtloses DMX! Außerdem können Sie andere DMX-
®
mitgeliefert wurde. Der WTR-DMX-DONGLE ist unter WWW.BRITEQ-
BEDIENUNGSANLEITUNG
3/9
LED PLANO 7FC
