Steuerung des Heizkessels
6.0. STEUERUNG DES HEIZKESSELS
D e r H e i z k e s s e l f u n k t i o n e n w e r d e n v o n d e r i n t e g r i e r t e n d i g i t a l e n
Heizkesselsteuerung, die an der Oberseite des Heizkessels situiert ist, geregelt;
sie wacht auch über die Betriebssicherheit. Die Funktionen der
Heizkesselsteuerung werden unter Punkt 7.0 und im technischen Handbuch
„Digitale Heizkesselsteuerung" beschrieben.
6.1. INBETRIEBNAHME
Legen Sie das Papier sowie etwas Kleinholz und einige Scheitholz in die obere
Brennkammer (über den Durchlass in die untere Brennkammer). Schließen Sie die
untere Kesseltür. Stellen Sie den Hauptschalter des Heizkessels auf die Position
„I". Durch Drücken der Taste „START" wird der Ventilator eingeschaltet, und die
Feuerungsphase beginnt (Anzeige (3) flackert; siehe Punkt 7.0). Entzünden Sie
das Papier und schließen Sie die obere Kesseltür.
6.2. NACHFÜLLEN DES BRENNMATERIALS, HEIZKESSELFUNKTION
Wenn eine ordentliche Glut entstanden ist, können Sie die Brennkammer mit
Scheitholz befüllen. Betätigen Sie danach die Taste „START", um den Heizprozess
zu initiieren (Anzeige (3) leuchtet permanent). In dieser Phase wird die
Abgastemperatur kontrolliert. Nach dem Aufheizen (120 min.) muss die
Abgastemperatur bei Normalbetrieb mehr als 85°C betragen, mit Gluterhaltung
mehr als 115°C. Der Aufheizprozess startet nach jeder Deaktivierung des
Abgasventilators neu. Die Sicherungseinrichtungen deaktivieren den Ventilator,
wenn in einem der Systembestandteile die Höchsttemperatur erreicht wird.
Die Abgastemperatur steigt gleichzeitig mit der Heizkesseltemperatur. Erreicht die
Heizkesseltemperatur 65°C + 2°C, wird die Pumpe P1 aktiviert (siehe 5.1 und 5.2).
Der Ventilator bleibt aktiv, bis die Heizkesseltemperatur bei 90°C liegt und startet
wieder automatisch bei Erreichung der voreingestellten Temperatur
(normalerweise 85°C).
Sinkt die Abgastemperatur wegen Mangel an Holz trotz aktiviertem Ventilator auf
85°C, wird der Heizprozess ohne Gluterhaltung beendet (oder bei 115°C bei
Heizprozess mit Gluterhaltung). Der Ventilator wird gestoppt, die Pumpe P1 läuft
für 5 Minuten weiter. Wird eine Fehlermeldung mehr als 5 Sekunden lang
angezeigt, sollte der Heizprozess beendet werden.
Der Raumthermostat aktiviert die Heizungspumpe P2, wenn die Temperatur im
ersten Pufferspeicher mindestens um 5°C höher ist als die aktuelle
Raumtemperatur. Die Steuerung der Pumpe P2 hängt nicht mit dem Status des
Heizprozesses im Heizkessel zusammen.
Eine genaue Beschreibung des Ventilator- und Pumpenbetriebs finden Sie im
technischen Handbuch „Digitale Heizkesselsteuerung".
12
Technisches Handbuch Bio-Tec
5.2. ANSCHLUSS AN EIN GESCHLOSSENES ZENTRALHEIZUNGSSYSTEM
Bei
Anschluss
an
ein
geschlossenes
zugelassenes Sicherheitsventil
Ausdehnungsgefäß für geschlossene Zentralheizungssysteme (Aufnahmekapazität
soll
etwa
10%
der Aufnahmekapazität des Installationsbereichs betragen)
eingebaut werden. Zwischen Heizkessel, Sicherheitsventil und Ausdehnungsgefäß
sollten keine Absperrventile liegen. Ein thermisches Ablaufventil muss auch an die
vorbereiteten Anschlüsse am Heizkessel angeschlossen werden (siehe 5.2.1 und
Schema 3). Schema 2 und Schema 2.1 zeigen mögliche Varianten des
Anschlusses des Heizkessels an ein geschlossenes Zentralheizungssystem. Die
Funktionen
der
Heizkesselsteuerung werden im technischen Handbuch „Digitale
Heizkesselsteuerung" beschrieben.
Der Heizkessel muss unbedingt, abhängig von der Heizkesselleistung, unter
Verwendung eines oder mehrerer CAS Pufferspeicher angeschlossen werden. Es wird
eine Pufferspeicherkapazität von mindestens 50 l für je 1 kW Heizleistung empfohlen
(Beispiel: Für einen 25kW Heizkessel wären das 1250 l). Ohne Anschluss an
die Pufferspeichervorrichtung sollte der Heizkessel nicht in Betrieb genommen
werden. Der Anschluss darf ausschließlich mittels eines thermischen 3-Wege-
Ventils CTV oder Laddomat 21 erfolgen.

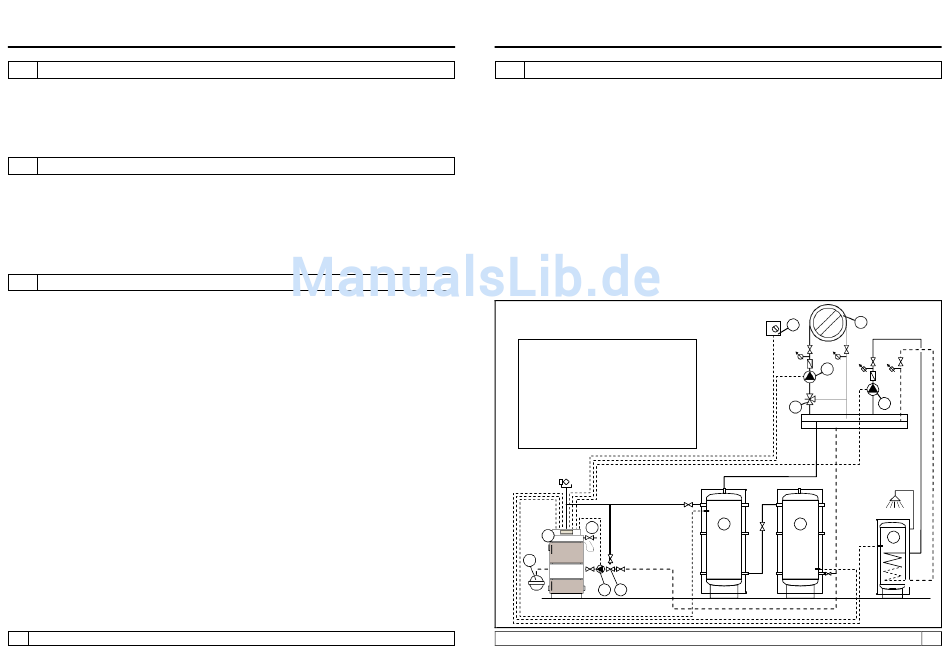

Schema 2: Geschlossenes Zentralheizungssystem
mit 2 Wasserspeichern
1 Bio-Tec
2 CAS- Pufferspeicher
3 - Thermisches 3-Wege-Ventil CTV oder Laddomat 21
4 Manuelles 3-Wege-Mischventil
5 Raumthermostat (im Lieferumfang enthalten)
6 Heizkreislauf
8 Sanitärwarmwasserspeicher
7 Ausdehnungsgefäß für geschlossene
Zentralheizungssysteme
9 Pumpe 1 - Heizkesselpumpe
10 Pumpe 2 - Heizungspumpe
11 Pumpe 3 - Sanitärwarmwasserpumpe
12 Thermisches Ablaufventil
bar
12
1
7
9 3
Technisches Handbuch Bio-Tec
Anschluss an das Zentralheizungssystem
Zentralheizungssystem
(bis
2,5
bar
Öffnungsdruck)
6
5
T
T
T
10
4
2
2
müssen
ein
sowie
ein
T
11
9
