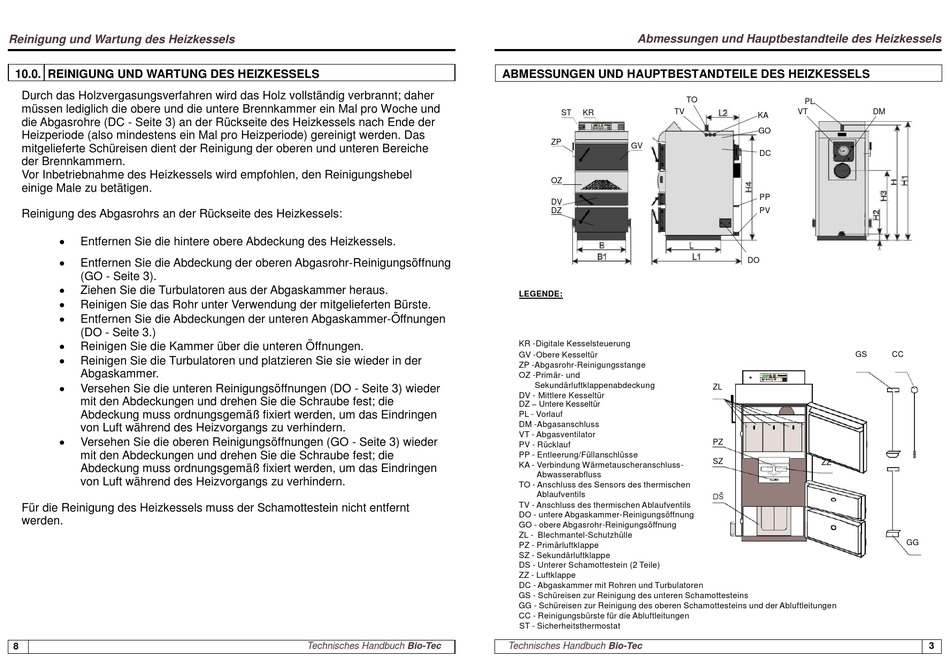

Reinigung und Wartung des Heizkessels
10.0. REINIGUNG UND WARTUNG DES HEIZKESSELS
Durch das Holzvergasungsverfahren wird das Holz vollständig verbrannt; daher
müssen lediglich die obere und die untere Brennkammer ein Mal pro Woche und
die Abgasrohre (DC - Seite 3) an der Rückseite des Heizkessels nach Ende der
Heizperiode (also mindestens ein Mal pro Heizperiode) gereinigt werden. Das
mitgelieferte Schüreisen dient der Reinigung der oberen und unteren Bereiche
der Brennkammern.
Vor Inbetriebnahme des Heizkessels wird empfohlen, den Reinigungshebel
einige Male zu betätigen.
Reinigung des Abgasrohrs an der Rückseite des Heizkessels:
Entfernen Sie die hintere obere Abdeckung des Heizkessels.
Entfernen Sie die Abdeckung der oberen Abgasrohr-Reinigungsöffnung
(GO - Seite 3).
Ziehen Sie die Turbulatoren aus der Abgaskammer heraus.
Reinigen Sie das Rohr unter Verwendung der mitgelieferten Bürste.
Entfernen Sie die Abdeckungen der unteren Abgaskammer-Öffnungen
(DO - Seite 3.)
Reinigen Sie die Kammer über die unteren Öffnungen.
Reinigen Sie die Turbulatoren und platzieren Sie sie wieder in der
Abgaskammer.
Versehen Sie die unteren Reinigungsöffnungen (DO - Seite 3) wieder
mit den Abdeckungen und drehen Sie die Schraube fest; die
Abdeckung muss ordnungsgemäß fixiert werden, um das Eindringen
von Luft während des Heizvorgangs zu verhindern.
Versehen Sie die oberen Reinigungsöffnungen (GO - Seite 3) wieder
mit den Abdeckungen und drehen Sie die Schraube fest; die
Abdeckung muss ordnungsgemäß fixiert werden, um das Eindringen
von Luft während des Heizvorgangs zu verhindern.
Für die Reinigung des Heizkessels muss der Schamottestein nicht entfernt
werden.
8
Technisches Handbuch Bio-Tec
Abmessungen und Hauptbestandteile des Heizkessels
ABMESSUNGEN UND HAUPTBESTANDTEILE DES HEIZKESSELS
TV
ST
KR
ZP
GV
OZ
DV
DZ
B
B1
LEGENDE:
KR -Digitale Kesselsteuerung
GV -Obere Kesseltür
ZP -Abgasrohr-Reinigungsstange
OZ -Primär- und
Sekundärluftklappenabdeckung
DV - Mittlere Kesseltür
DZ – Untere Kesseltür
PL - Vorlauf
DM -Abgasanschluss
VT - Abgasventilator
PV - Rücklauf
PP - Entleerung/Füllanschlüsse
KA - Verbindung Wärmetauscheranschluss-
Abwasserabfluss
TO - Anschluss des Sensors des thermischen
Ablaufventils
TV - Anschluss des thermischen Ablaufventils
DO - untere Abgaskammer-Reinigungsöffnung
GO - obere Abgasrohr-Reinigungsöffnung
ZL - Blechmantel-Schutzhülle
PZ - Primärluftklappe
SZ - Sekundärluftklappe
DS - Unterer Schamottestein (2 Teile)
ZZ - Luftklappe
DC - Abgaskammer mit Rohren und Turbulatoren
GS - Schüreisen zur Reinigung des unteren Schamottesteins
GG - Schüreisen zur Reinigung des oberen Schamottesteins und der Abluftleitungen
CC - Reinigungsbürste für die Abluftleitungen
ST - Sicherheitsthermostat
Technisches Handbuch Bio-Tec
TO
PL
VT
KA
GO
DC
PP
PV
DO
GS
ZL
PZ
SZ
ZZ
DŠ
DM
CC
GG
3
