Anschluss an das Zentralheizungssystem

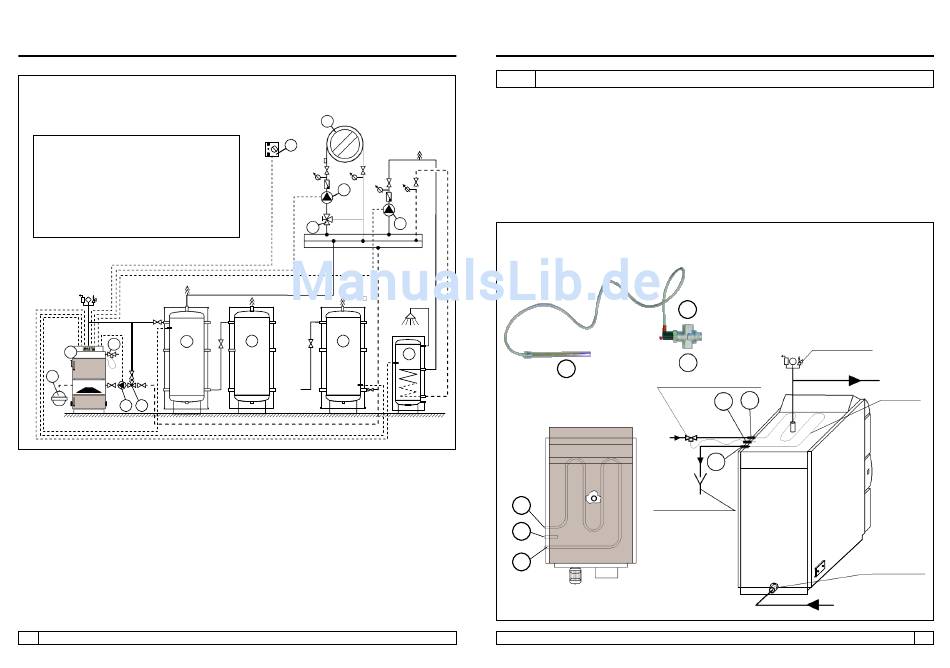

Schema 2.1: Geschlossenes Zentralheizungssystem
mit 3 oder mehr Wasserspeichern
1 Bio-Tec
2 CAS Pufferspeicher
3 - Thermisches 3-Wege-Ventil CTV oder Laddomat 21
4 Manuelles 3-Wege-Mischventil
5 Raumthermostat (im Lieferumfang enthalten)
6 Heizkreislauf
7 Ausdehnungsgefäß für geschlossene Zentralheizungssysteme
8 Sanitärwarmwasserspeicher
9 Pumpe 1 - Heizkesselpumpe
10 Pumpe 2 - Heizungspumpe
11 Pumpe 3 - Sanitärwarmwasserpumpe
12 Thermisches Ablaufventil
bar
2
12
1
7
9 3
10
6
5
T
T
T
T
10
11
4
2
2
.....
Technisches Handbuch Bio-Tec
5.2.1. ANSCHLUSS DES THERMISCHEN ABLAUFVENTILS
- Schrauben Sie den Sensor des thermischen Ablaufventils (6) (Außengewinde ˝")
in die Verbindungsbuchse (2) (Innengewinde ˝").
- Fixieren Sie die Verbindung (4) (Innengewinde ľ") des thermischen
Ablaufventils mit der Kaltwasserzufuhr und das Anschlussstück zum Heizkessel
(5) (Innengewinde ľ") über die Verengung an der Verbindungsstelle des
Wärmetauschers (1) (Außengewinde ˝") - Pfeilrichtung beachten!
- Fixieren Sie das mit dem Abwasserabfluss verbundene Rohr an den
Wärmetauscherausgang (3) (Außengewinde ˝").
Schema 3: Thermischer Schutz in einem geschlossenen Heizungssystem
6
Thermisches Ablaufventil
1
Abwasserabfluss
2
3
Technisches Handbuch Bio-Tec
Thermisches Ablaufventil
1: Wärmetauscher-Verbindungsstelle (Eingang)
2: Verbindungspunkt für das thermische Ablaufventil
3: Wärmetauscher-Verbindungsstelle (Ausgang)
4: Verbindung des thermischen Ablaufventils mit der
Kaltwasserzufuhr
5: Verbindung des thermischen Ablaufventils mit dem
5
Heizkessel
6: Sensor des thermischen Ablaufventils
Kesselsicherheitsgruppe
4
bar
Vorlauf
1
2
3
Rücklauf
Wärmetauscher
(integriert)
Entleerung/
Füllanschlüsse
11
