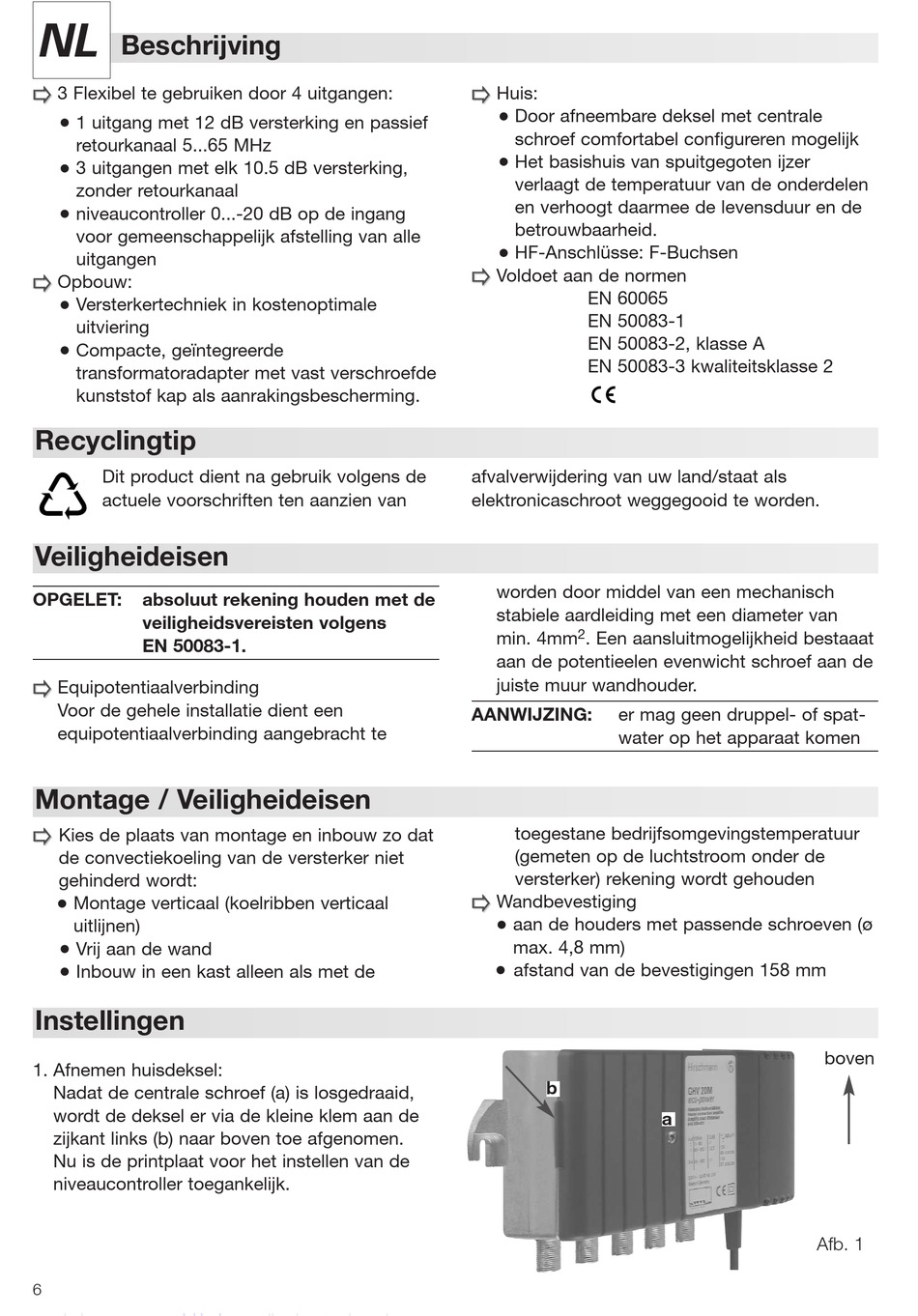

NL
Beschrijving
3 Flexibel te gebruiken door 4 uitgangen:
3 3
3 3
•
1 uitgang met 12 dB versterking en passief
retourkanaal 5...65 MHz
•
3 uitgangen met elk 10.5 dB versterking,
zonder retourkanaal
•
niveaucontroller 0...-20 dB op de ingang
voor gemeenschappelijk afstelling van alle
uitgangen
Opbouw:
3 3
3 3
•
Versterkertechniek in kostenoptimale
uitviering
•
Compacte, geïntegreerde
transformatoradapter met vast verschroefde
kunststof kap als aanrakingsbescherming.
Recyclingtip
Dit product dient na gebruik volgens de
actuele voorschriften ten aanzien van
Veiligheideisen
OPGELET: absoluut rekening houden met de
veiligheidsvereisten volgens
EN 50083-1.
Equipotentiaalverbinding
3 3
3 3
Voor de gehele installatie dient een
equipotentiaalverbinding aangebracht te
Montage / Veiligheideisen
Kies de plaats van montage en inbouw zo dat
3 3
3 3
de convectiekoeling van de versterker niet
gehinderd wordt:
•
Montage verticaal (koelribben verticaal
uitlijnen)
•
Vrij aan de wand
•
Inbouw in een kast alleen als met de
Instellingen
1. Afnemen huisdeksel:
Nadat de centrale schroef (a) is losgedraaid,
wordt de deksel er via de kleine klem aan de
zijkant links (b) naar boven toe afgenomen.
Nu is de printplaat voor het instellen van de
niveaucontroller toegankelijk.
6
Huis:
3 3
3 3
•
Door afneembare deksel met centrale
schroef comfortabel configureren mogelijk
•
Het basishuis van spuitgegoten ijzer
verlaagt de temperatuur van de onderdelen
en verhoogt daarmee de levensduur en de
betrouwbaarheid.
•
HF-Anschlüsse: F-Buchsen
Voldoet aan de normen
3 3
3 3
EN 60065
EN 50083-1
EN 50083-2, klasse A
EN 50083-3 kwaliteitsklasse 2
afvalverwijdering van uw land/staat als
elektronicaschroot weggegooid te worden.
worden door middel van een mechanisch
stabiele aardleiding met een diameter van
2
min. 4mm . Een aansluitmogelijkheid bestaaat
aan de potentieelen evenwicht schroef aan de
juiste muur wandhouder.
AANWIJZING: er mag geen druppel- of spat-
water op het apparaat komen
toegestane bedrijfsomgevingstemperatuur
(gemeten op de luchtstroom onder de
versterker) rekening wordt gehouden
Wandbevestiging
3 3
3 3
•
aan de houders met passende schroeven (ø
max. 4,8 mm)
•
afstand van de bevestigingen 158 mm
b
boven
a
Afb. 1
