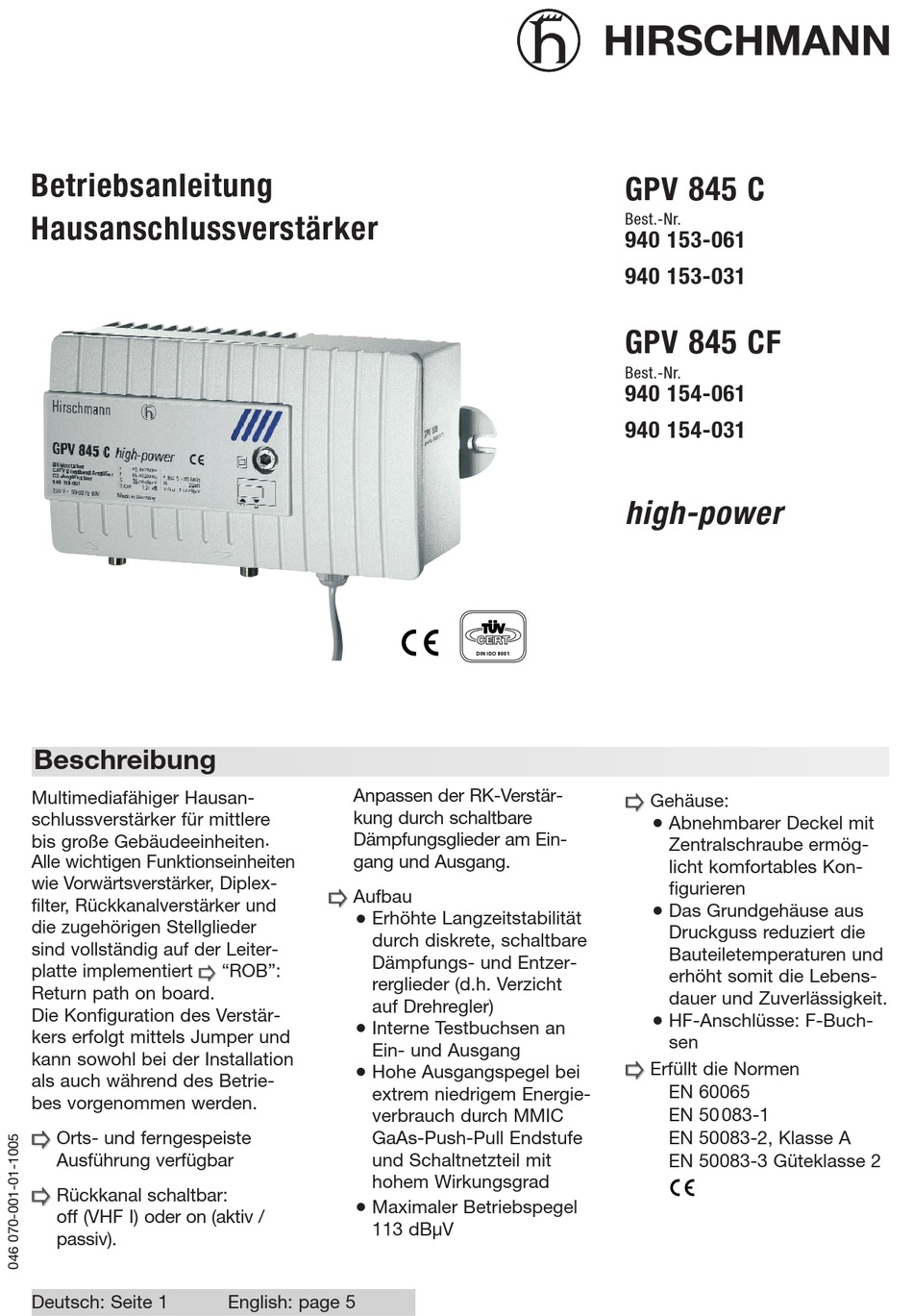

Betriebsanleitung
Hausanschlussverstärker

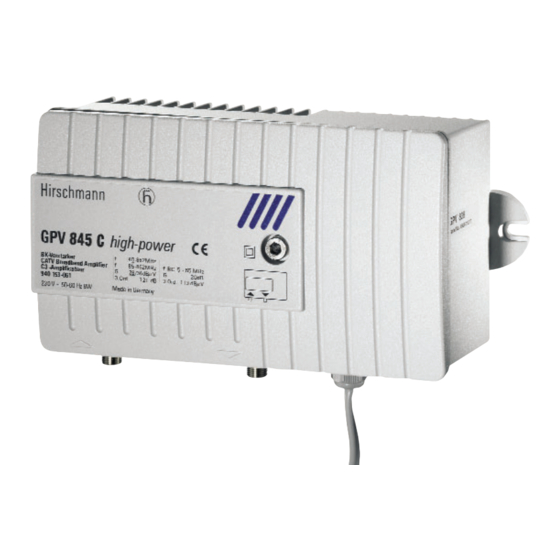

Beschreibung
Multimediafähiger Hausan-
schlussverstärker für mittlere
bis große Gebäudeeinheiten .
Alle wichtigen Funktionseinheiten
wie Vorwärtsverstärker, Diplex-
filter, Rückkanalverstärker und
die zugehörigen Stellglieder
sind vollständig auf der Leiter-
platte implementiert
3 3
3 3
Return path on board.
Die Konfiguration des Verstär-
kers erfolgt mittels Jumper und
kann sowohl bei der Installation
als auch während des Betrie-
bes vorgenommen werden.
Orts- und ferngespeiste
3 3
3 3
Ausführung verfügbar
Rückkanal schaltbar:
3 3
3 3
off (VHF I) oder on (aktiv /
passiv).
Deutsch: Seite 1
Anpassen der RK-Verstär-
kung durch schaltbare
Dämpfungsglieder am Ein-
gang und Ausgang.
Aufbau
3 3
3 3
•
Erhöhte Langzeitstabilität
durch diskrete, schaltbare
Dämpfungs- und Entzer-
"ROB":
rerglieder (d.h. Verzicht
auf Drehregler)
•
Interne Testbuchsen an
Ein- und Ausgang
•
Hohe Ausgangspegel bei
extrem niedrigem Energie-
verbrauch durch MMIC
GaAs-Push-Pull Endstufe
und Schaltnetzteil mit
hohem Wirkungsgrad
•
Maximaler Betriebspegel
113 dBµV
English: page 5
GPV 845 C
Best.-Nr.
940 153-061
940 153-031
GPV 845 CF
Best.-Nr.
940 154-061
940 154-031
high-power
DIN ISO 9001
3 3
3 3
3 3
3 3
Gehäuse:
•
Abnehmbarer Deckel mit
Zentralschraube ermög-
licht komfortables Kon-
figurieren
•
Das Grundgehäuse aus
Druckguss reduziert die
Bauteiletemperaturen und
erhöht somit die Lebens-
dauer und Zuverlässigkeit.
•
HF-Anschlüsse: F-Buch-
sen
Erfüllt die Normen
EN 60065
EN 50 083-1
EN 50083-2, Klasse A
EN 50083-3 Güteklasse 2
