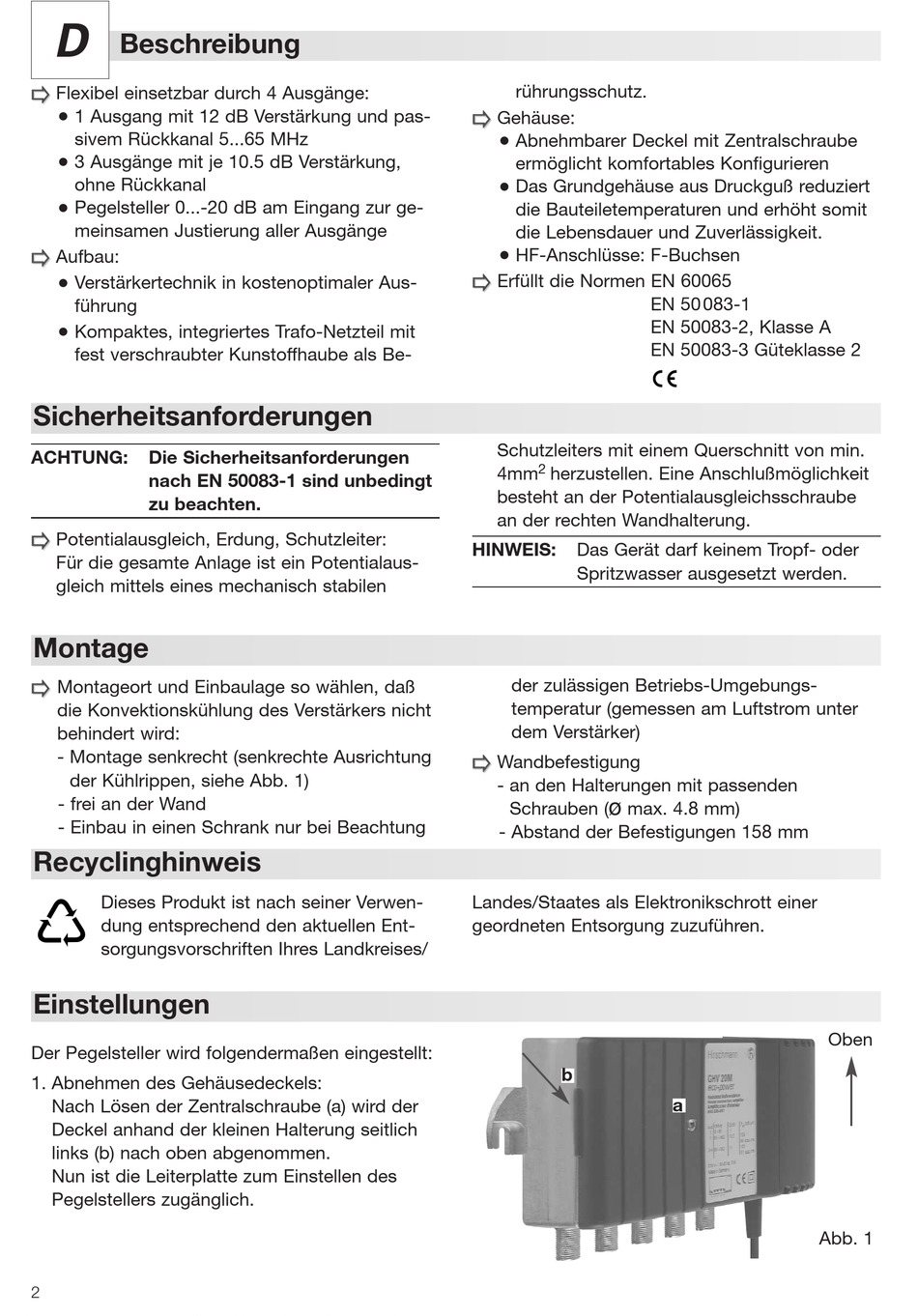

D
Beschreibung
Flexibel einsetzbar durch 4 Ausgänge:
3 3
3 3
1 Ausgang mit 12 dB Verstärkung und pas-
sivem Rückkanal 5...65 MHz
3 Ausgänge mit je 10.5 dB Verstärkung,
ohne Rückkanal
Pegelsteller 0...-20 dB am Eingang zur ge-
meinsamen Justierung aller Ausgänge
Aufbau:
3 3
3 3
Verstärkertechnik in kostenoptimaler Aus-
führung
Kompaktes, integriertes Trafo-Netzteil mit
fest verschraubter Kunstoffhaube als Be-

Sicherheitsanforderungen

ACHTUNG:
Die Sicherheitsanforderungen
nach EN 50083-1 sind unbedingt
zu beachten.
Potentialausgleich, Erdung, Schutzleiter:
3 3
3 3
Für die gesamte Anlage ist ein Potentialaus-
gleich mittels eines mechanisch stabilen

Montage

Montageort und Einbaulage so wählen, daß
3 3
3 3
die Konvektionskühlung des Verstärkers nicht
behindert wird:
- Montage senkrecht (senkrechte Ausrichtung
der Kühlrippen, siehe Abb. 1)
- frei an der Wand
- Einbau in einen Schrank nur bei Beachtung
Recyclinghinweis
Dieses Produkt ist nach seiner Verwen-
dung entsprechend den aktuellen Ent-
sorgungsvorschriften Ihres Landkreises/
Einstellungen
Der Pegelsteller wird folgendermaßen eingestellt:
1. Abnehmen des Gehäusedeckels:
Nach Lösen der Zentralschraube (a) wird der
Deckel anhand der kleinen Halterung seitlich
links (b) nach oben abgenommen.
Nun ist die Leiterplatte zum Einstellen des
Pegelstellers zugänglich.
2
rührungsschutz.
Gehäuse:
3 3
3 3
Abnehmbarer Deckel mit Zentralschraube
ermöglicht komfortables Konfigurieren
Das Grundgehäuse aus Druckguß reduziert
die Bauteiletemperaturen und erhöht somit
die Lebensdauer und Zuverlässigkeit.
HF-Anschlüsse: F-Buchsen
Erfüllt die Normen EN 60065
3 3
3 3
Schutzleiters mit einem Querschnitt von min.
2
4mm
herzustellen. Eine Anschlußmöglichkeit
besteht an der Potentialausgleichsschraube
an der rechten Wandhalterung.
HINWEIS:
Das Gerät darf keinem Tropf- oder
Spritzwasser ausgesetzt werden.
der zulässigen Betriebs-Umgebungs-
temperatur (gemessen am Luftstrom unter
dem Verstärker)
Wandbefestigung
3 3
3 3
- an den Halterungen mit passenden
ø
Schrauben (
max. 4.8 mm)
- Abstand der Befestigungen 158 mm
Landes/Staates als Elektronikschrott einer
geordneten Entsorgung zuzuführen.
b
EN 50 083-1
EN 50083-2, Klasse A
EN 50083-3 Güteklasse 2
a
Abb. 1
Oben
