Betriebsanleitung
Hausanschlußverstärker
Operating Instructions
House connecting amplifier
Handleiding
Huisaansluitingsversterker
Deutsch: Seite 2
English: page 4
DIN ISO 9001
Nederlands: pag. 6

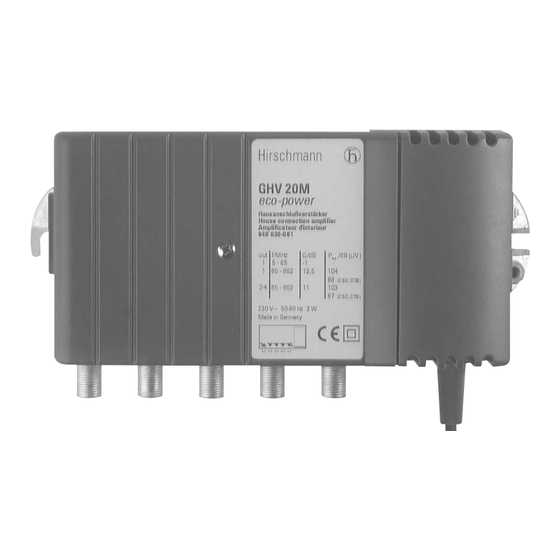

GHV 20 M
eco-power
Best.-Nr. / Order code / Best.nr.
940 030-061
Multimediafähiger Hausan-
schlußverstärker mit 4 Ausgän-
gen zum Einsatz in kleineren
Gebäudeeinheiten und in
CATV-Hausnetzen
Multimedia capability amplifier
which is used as a house
connecting amplifier in small
CATV / broadband systems.
Voor multimedia geschikte
huisaansluitversterkers met 4
uitgangen voor gebruik in
kleinere gebouwenunits in
CATV-huisnetten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hirschmann GHV 20 M eco-power
Inhaltszusammenfassung für Hirschmann GHV 20 M eco-power

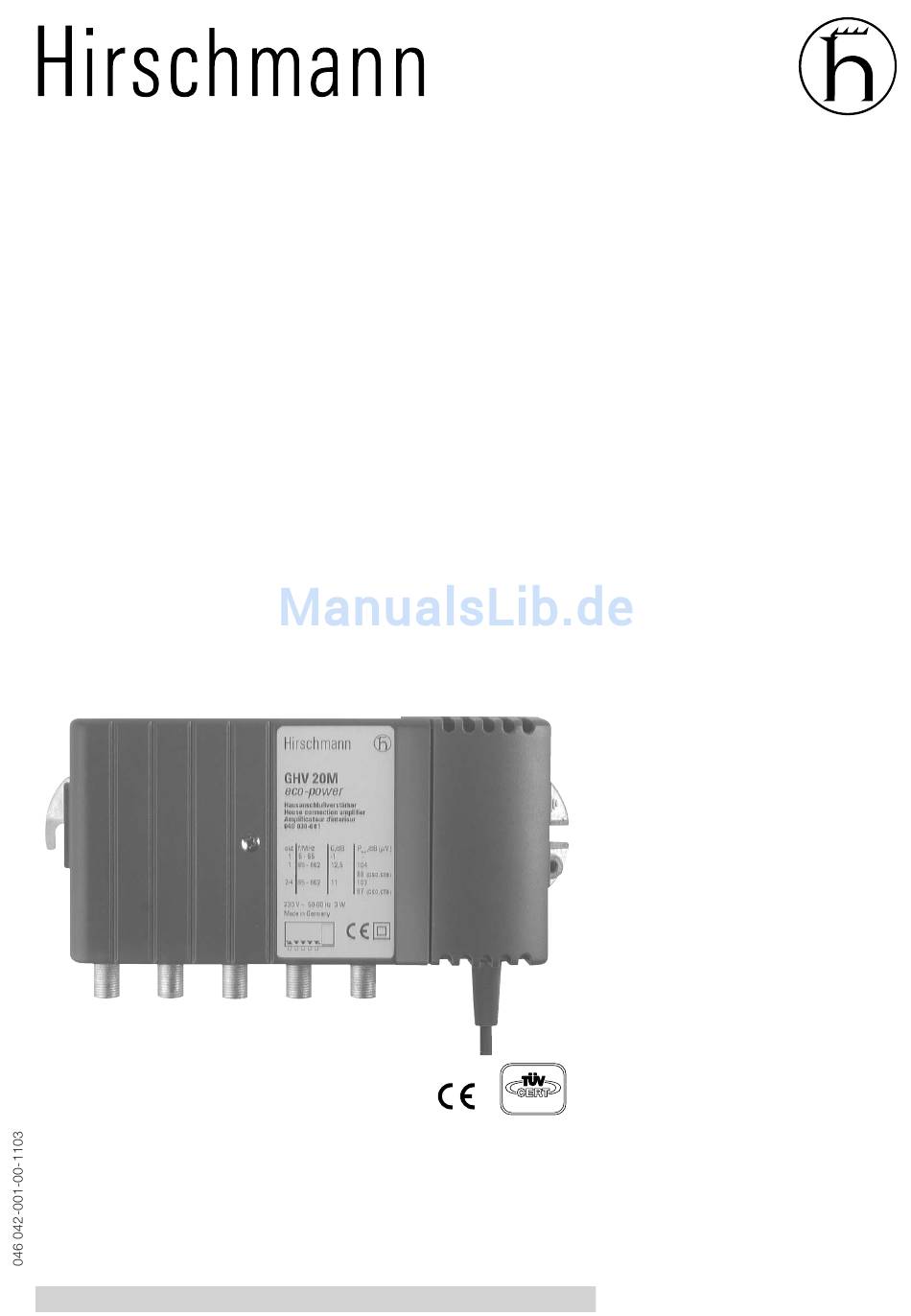

- Seite 1 Betriebsanleitung GHV 20 M Hausanschlußverstärker eco-power Operating Instructions Best.-Nr. / Order code / Best.nr. House connecting amplifier 940 030-061 Handleiding Huisaansluitingsversterker Multimediafähiger Hausan- schlußverstärker mit 4 Ausgän- gen zum Einsatz in kleineren Gebäudeeinheiten und in CATV-Hausnetzen Multimedia capability amplifier which is used as a house connecting amplifier in small CATV / broadband systems.
-
Seite 2: Sicherheitsanforderungen
Beschreibung rührungsschutz. Flexibel einsetzbar durch 4 Ausgänge: • 1 Ausgang mit 12 dB Verstärkung und pas- Gehäuse: sivem Rückkanal 5...65 MHz • Abnehmbarer Deckel mit Zentralschraube • 3 Ausgänge mit je 10.5 dB Verstärkung, ermöglicht komfortables Konfigurieren ohne Rückkanal • Das Grundgehäuse aus Druckguß... -
Seite 3: Technische Daten
2. Einstellen des Pegelstellers (Abb. 2): Einstellschraube (c) ganz rechts = 0 dB (Aus- lieferzustand), ganz links = -20 dB 3. Gehäusedeckel schließen: Den Gehäusedeckel passend auf das Gehäuse aufsetzen und ringsum andrücken, so daß die Blechlamellen im geschlossenen Zustand von innen gegen das Gehäuse gepresst werden. -
Seite 4: Safety Requirements
Description Design: • The die-cast base housing reduces the component temperatures, enhancing the • Cost-effective amplifier design unit's durability and reliability. • Input-side level control to adjust to the HF • RF connections: F connectors input level Meets EN 60065 •... -
Seite 5: Technical Data
2. Adjust the level control (Fig. 2): Adjuster screw (c) full to right = 0 dB (delivery condition), full to left = -20 dB 3. Close the housing lid: Put the housing lid on the housing and press all the way round. The sheet steel segments will now be pressed against the inner wall of the housing. - Seite 6 Beschrijving 3 Flexibel te gebruiken door 4 uitgangen: Huis: • Door afneembare deksel met centrale • 1 uitgang met 12 dB versterking en passief schroef comfortabel configureren mogelijk retourkanaal 5...65 MHz • Het basishuis van spuitgegoten ijzer • 3 uitgangen met elk 10.5 dB versterking, verlaagt de temperatuur van de onderdelen zonder retourkanaal en verhoogt daarmee de levensduur en de...
-
Seite 7: Technische Gegevens
2. Instellen van de niveaucontroller (Afb. 2): Instelschroef (c) helemaal rechts = 0 dB (uitleverstand), helemaal links = -20 dB 3. Huisdeksel sluiten: Om de deksel er weer op te plaatsen wordt de dekselmoer (tussen binnen- en buitendeksel) er op het huis aan de linker kant (b) opgeplaatst, dan rondom aandrukken. - Seite 8 Betriebsanleitung GHV 20 M • Operating instructions GHV 20 M • Handleiding GHV 20 M Hirschmann Multimedia Electronics GmbH Hirschmann Electronics B.V. Stuttgarter Str. 45 - 51 Pampuslaan 170 D-72654 Neckartenzlingen NL-1382 JS Weesp Tel. 0180 32 32-341 Tel. +31-29 44-6 25 91 www.hirschmann.com...
