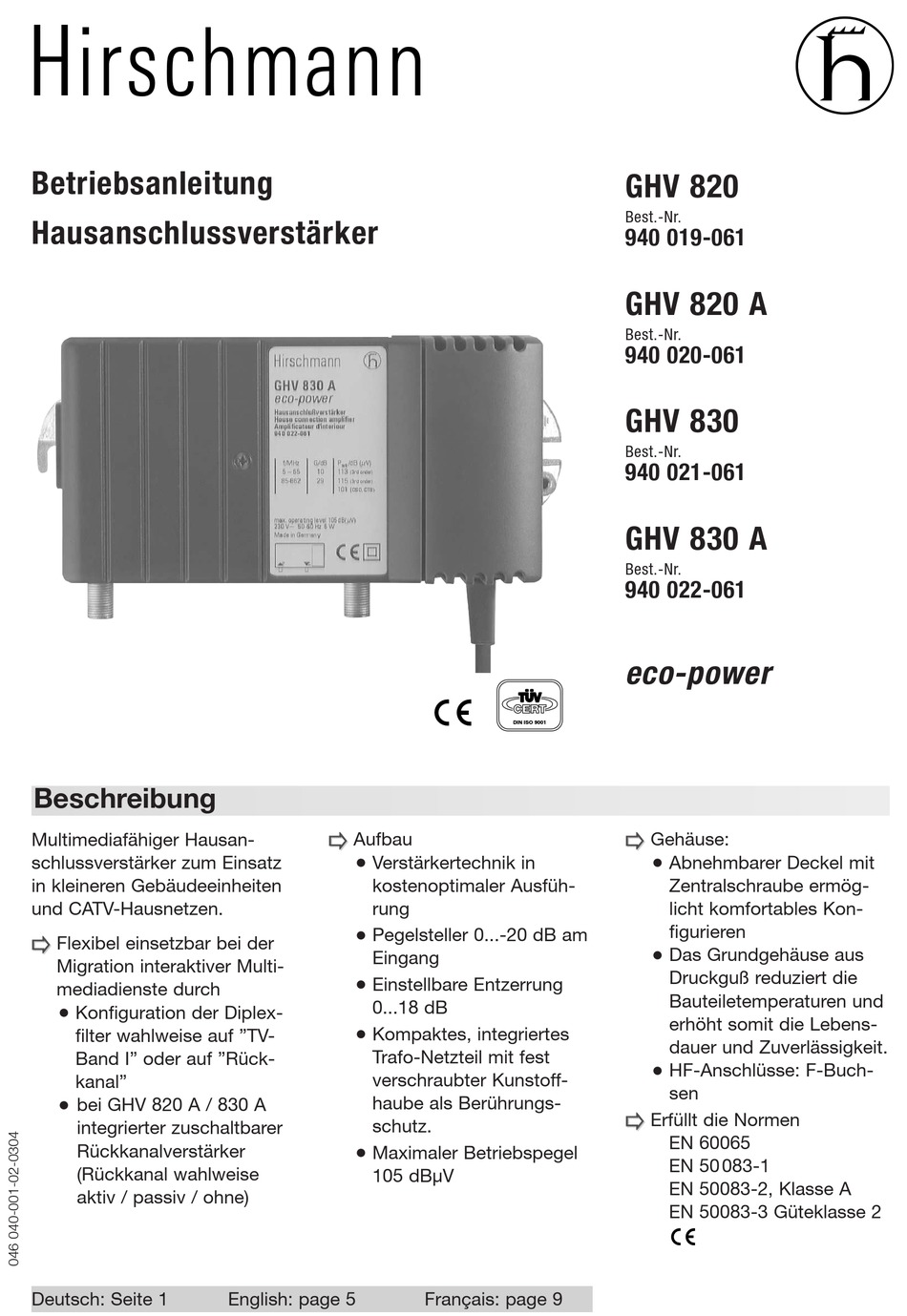

Betriebsanleitung

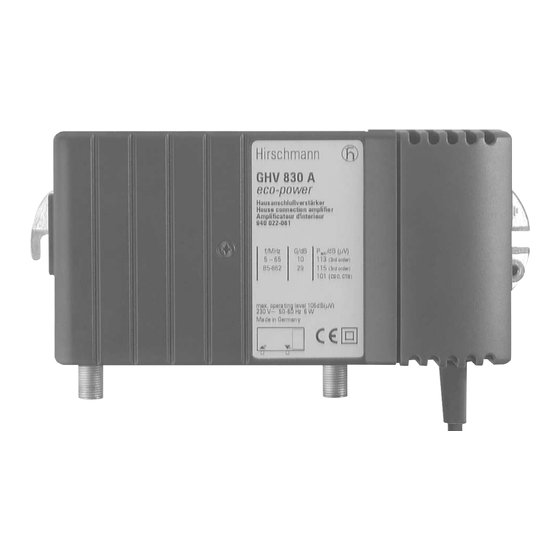

Hausanschlussverstärker
Beschreibung
Multimediafähiger Hausan-
schlussverstärker zum Einsatz
in kleineren Gebäudeeinheiten
und CATV-Hausnetzen.
Flexibel einsetzbar bei der
3 3
3 3
Migration interaktiver Multi-
mediadienste durch
•
Konfiguration der Diplex-
filter wahlweise auf "TV-
Band I" oder auf "Rück-
kanal"
•
bei GHV 820 A / 830 A
integrierter zuschaltbarer
Rückkanalverstärker
(Rückkanal wahlweise
aktiv / passiv / ohne)
Deutsch: Seite 1
Aufbau
3 3
3 3
•
Verstärkertechnik in
kostenoptimaler Ausfüh-
rung
•
Pegelsteller 0...-20 dB am
Eingang
•
Einstellbare Entzerrung
0...18 dB
•
Kompaktes, integriertes
Trafo-Netzteil mit fest
verschraubter Kunstoff-
haube als Berührungs-
schutz.
•
Maximaler Betriebspegel
105 dBµV
English: page 5
DIN ISO 9001
Français: page 9
GHV 820
Best.-Nr.
940 019-061
GHV 820 A
Best.-Nr.
940 020-061
GHV 830
Best.-Nr.
940 021-061
GHV 830 A
Best.-Nr.
940 022-061
eco-power
Gehäuse:
3 3
3 3
•
Abnehmbarer Deckel mit
Zentralschraube ermög-
licht komfortables Kon-
figurieren
•
Das Grundgehäuse aus
Druckguß reduziert die
Bauteiletemperaturen und
erhöht somit die Lebens-
dauer und Zuverlässigkeit.
•
HF-Anschlüsse: F-Buch-
sen
Erfüllt die Normen
3 3
3 3
EN 60065
EN 50 083-1
EN 50083-2, Klasse A
EN 50083-3 Güteklasse 2
