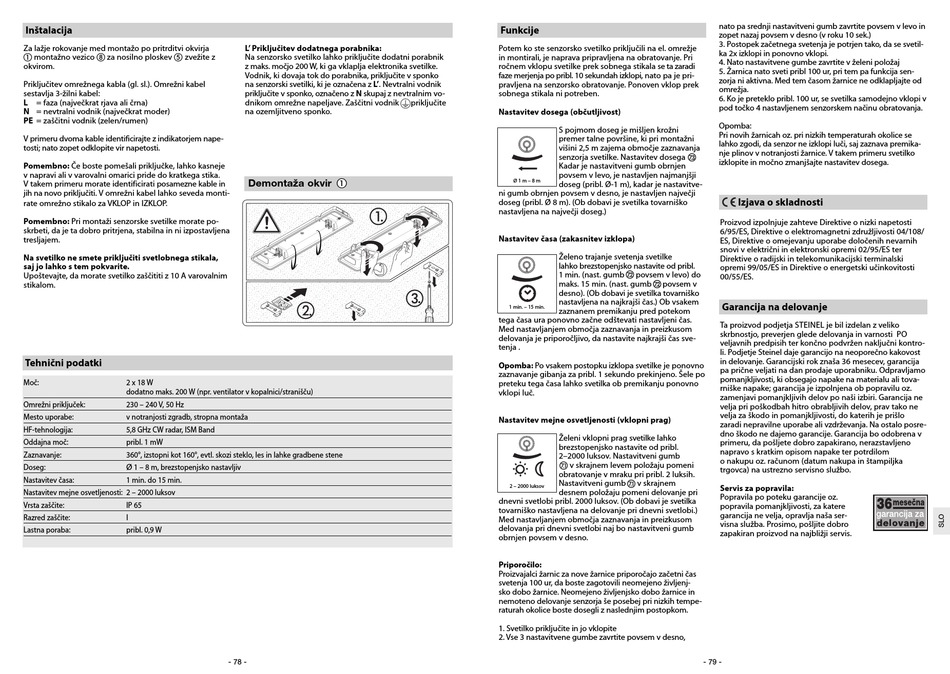

Inštalacija
Za lažje rokovanje med montažo po pritrditvi okvirja
montažno vezico za nosilno ploskev zvežite z
okvirom.
Priključitev omrežnega kabla (gl. sl.). Omrežni kabel
sestavlja 3-žilni kabel:
L = faza (največkrat rjava ali črna)
N = nevtralni vodnik (največkrat moder)
PE = zaščitni vodnik (zelen/rumen)
V primeru dvoma kable identificirajte z indikatorjem nape-
tosti; nato zopet odklopite vir napetosti.
Pomembno: Če boste pomešali priključke, lahko kasneje
v napravi ali v varovalni omarici pride do kratkega stika.
V takem primeru morate identificirati posamezne kable in
jih na novo priključiti. V omrežni kabel lahko seveda monti-
rate omrežno stikalo za VKLOP in IZKLOP.
Pomembno: Pri montaži senzorske svetilke morate po-
skrbeti, da je ta dobro pritrjena, stabilna in ni izpostavljena
tresljajem.
Na svetilko ne smete priključiti svetlobnega stikala,
saj jo lahko s tem pokvarite.
Upoštevajte, da morate svetilko zaščititi z 10 A varovalnim
stikalom.
Tehnični podatki
Moč: 2 x 18 W
dodatno maks. 200 W (npr. ventilator v kopalnici/stranišču)
Omrežni priključek: 230 – 240 V, 50 Hz
Mesto uporabe: v notranjosti zgradb, stropna montaža
HF-tehnologija: 5,8 GHz CW radar, ISM Band
Oddajna moč: pribl. 1 mW
Zaznavanje: 360°, izstopni kot 160°, evtl. skozi steklo, les in lahke gradbene stene
Doseg: Ø 1 – 8 m, brezstopenjsko nastavljiv
Nastavitev časa: 1 min. do 15 min.
Nastavitev mejne osvetljenosti: 2 – 2000 luksov
Vrsta zaščite: IP 65
Razred zaščite: I
Lastna poraba: pribl. 0,9 W
L' Priključitev dodatnega porabnika:
Na senzorsko svetilko lahko priključite dodatni porabnik
z maks. močjo 200 W, ki ga vklaplja elektronika svetilke.
Vodnik, ki dovaja tok do porabnika, priključite v sponko
na senzorski svetilki, ki je označena z L'. Nevtralni vodnik
priključite v sponko, označeno z N skupaj z nevtralnim vo-
dnikom omrežne napeljave. Zaščitni vodnik
na ozemljitveno sponko.
Demontaža okvir
- 78 -
Funkcije
Potem ko ste senzorsko svetilko priključili na el. omrežje
in montirali, je naprava pripravljena na obratovanje. Pri
ročnem vklopu svetilke prek sobnega stikala se ta zaradi
faze merjenja po pribl. 10 sekundah izklopi, nato pa je pri-
pravljena na senzorsko obratovanje. Ponoven vklop prek
sobnega stikala ni potreben.
priključite
Nastavitev dosega (občutljivost)
S pojmom doseg je mišljen krožni
premer talne površine, ki pri montažni
višini 2,5 m zajema območje zaznavanja
senzorja svetilke. Nastavitev dosega
Kadar je nastavitveni gumb obrnjen
povsem v levo, je nastavljen najmanjšji
Ø 1 m – 8 m
doseg (pribl. Ø-1 m), kadar je nastavitve-
ni gumb obrnjen povsem v desno, je nastavljen največji
doseg (pribl. Ø 8 m). (Ob dobavi je svetilka tovarniško
nastavljena na največji doseg.)
Nastavitev časa (zakasnitev izklopa)
Želeno trajanje svetenja svetilke
lahko brezstopenjsko nastavite od pribl.
1 min. (nast. gumb
maks. 15 min. (nast. gumb
desno). (Ob dobavi je svetilka tovarniško
nastavljena na najkrajši čas.) Ob vsakem
1 min. – 15 min.
zaznanem premikanju pred potekom
tega časa ura ponovno začne odštevati nastavljeni čas.
Med nastavljanjem območja zaznavanja in preizkusom
delovanja je priporočljivo, da nastavite najkrajši čas sve-
tenja .
Opomba: Po vsakem postopku izklopa svetilke je ponovno
zaznavanje gibanja za pribl. 1 sekundo prekinjeno. Šele po
preteku tega časa lahko svetilka ob premikanju ponovno
vklopi luč.
Nastavitev mejne osvetljenosti (vklopni prag)
Želeni vklopni prag svetilke lahko
brezstopenjsko nastavite od pribl.
2–2000 luksov. Nastavitveni gumb
v skrajnem levem položaju pomeni
obratovanje v mraku pri pribl. 2 luksih.
Nastavitveni gumb
2 – 2000 luksov
desnem položaju pomeni delovanje pri
dnevni svetlobi pribl. 2000 luksov. (Ob dobavi je svetilka
tovarniško nastavljena na delovanje pri dnevni svetlobi.)
Med nastavljanjem območja zaznavanja in preizkusom
delovanja pri dnevni svetlobi naj bo nastavitveni gumb
obrnjen povsem v desno.
Priporočilo:
Proizvajalci žarnic za nove žarnice priporočajo začetni čas
svetenja 100 ur, da boste zagotovili neomejeno življenj-
sko dobo žarnice. Neomejeno življenjsko dobo žarnice in
nemoteno delovanje senzorja še posebej pri nizkih tempe-
raturah okolice boste dosegli z naslednjim postopkom.
1. Svetilko priključite in jo vklopite
2. Vse 3 nastavitvene gumbe zavrtite povsem v desno,
nato pa srednji nastavitveni gumb zavrtite povsem v levo in
zopet nazaj povsem v desno (v roku 10 sek.)
3. Postopek začetnega svetenja je potrjen tako, da se svetil-
ka 2x izklopi in ponovno vklopi.
4. Nato nastavitvene gumbe zavrtite v želeni položaj
5. Žarnica nato sveti pribl 100 ur, pri tem pa funkcija sen-
zorja ni aktivna. Med tem časom žarnice ne odklapljajte od
omrežja.
6. Ko je preteklo pribl. 100 ur, se svetilka samodejno vklopi v
pod točko 4 nastavljenem senzorskem načinu obratovanja.
Opomba:
Pri novih žarnicah oz. pri nizkih temperaturah okolice se
lahko zgodi, da senzor ne izklopi luči, saj zaznava premika-
nje plinov v notranjosti žarnice. V takem primeru svetilko
izklopite in močno zmanjšajte nastavitev dosega.
Izjava o skladnosti
Proizvod izpolnjuje zahteve Direktive o nizki napetosti
6/95/ES, Direktive o elektromagnetni združljivosti 04/108/
ES, Direktive o omejevanju uporabe določenih nevarnih
snovi v električni in elektronski opremi 02/95/ES ter
Direktive o radijski in telekomunikacijski terminalski
opremi 99/05/ES in Direktive o energetski učinkovitosti
povsem v levo) do
00/55/ES.
povsem v
Garancija na delovanje
Ta proizvod podjetja STEINEL je bil izdelan z veliko
skrbnostjo, preverjen glede delovanja in varnosti PO
veljavnih predpisih ter končno podvržen naključni kontro-
li. Podjetje Steinel daje garancijo na neoporečno kakovost
in delovanje. Garancijski rok znaša 36 mesecev, garancija
pa prične veljati na dan prodaje uporabniku. Odpravljamo
pomanjkljivosti, ki obsegajo napake na materialu ali tova-
rniške napake; garancija je izpolnjena ob popravilu oz.
zamenjavi pomanjkljivih delov po naši izbiri. Garancija ne
velja pri poškodbah hitro obrabljivih delov, prav tako ne
velja za škodo in pomanjkljivosti, do katerih je prišlo
zaradi nepravilne uporabe ali vzdrževanja. Na ostalo posre-
dno škodo ne dajemo garancije. Garancija bo odobrena v
primeru, da pošljete dobro zapakirano, nerazstavljeno
napravo s kratkim opisom napake ter potrdilom
o nakupu oz. računom (datum nakupa in štampiljka
trgovca) na ustrezno servisno službo.
v skrajnem
Servis za popravila:
Popravila po poteku garancije oz.
popravila pomanjkljivosti, za katere
garancija ne velja, opravlja naša ser-
visna služba. Prosimo, pošljite dobro
zapakiran proizvod na najbližji servis.
