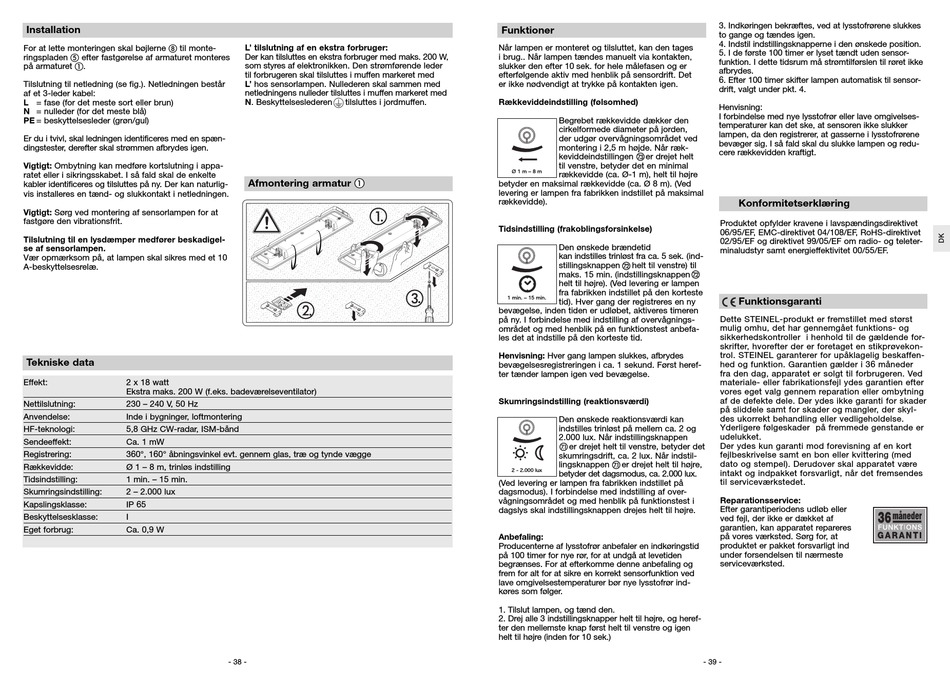

Installation
For at lette monteringen skal bøjlerne
til monte-
ringspladen
efter fastgørelse af armaturet monteres
på armaturet
.
Tilslutning til netledning (se fig.). Netledningen består
af et 3-leder kabel:
L = fase (for det meste sort eller brun)
N = nulleder (for det meste blå)
PE = beskyttelsesleder (grøn/gul)
Er du i tvivl, skal ledningen identificeres med en spæn-
dingstester, derefter skal strømmen afbrydes igen.
Vigtigt: Ombytning kan medføre kortslutning i appa-
ratet eller i sikringsskabet. I så fald skal de enkelte
kabler identificeres og tilsluttes på ny. Der kan naturlig-
vis installeres en tænd- og slukkontakt i netledningen.
Vigtigt: Sørg ved montering af sensorlampen for at
fastgøre den vibrationsfrit.
Tilslutning til en lysdæmper medfører beskadigel-
se af sensorlampen.
Vær opmærksom på, at lampen skal sikres med et 10
A-beskyttelsesrelæ.
Tekniske data
Effekt:
2 x 18 watt
Ekstra maks. 200 W (f.eks. badeværelseventilator)
Nettilslutning:
230 – 240 V, 50 Hz
Anvendelse:
Inde i bygninger, loftmontering
HF-teknologi:
5,8 GHz CW-radar, ISM-bånd
Sendeeffekt:
Ca. 1 mW
Registrering:
360°, 160° åbningsvinkel evt. gennem glas, træ og tynde vægge
Rækkevidde:
Ø 1 – 8 m, trinløs indstilling
Tidsindstilling:
1 min. – 15 min.
Skumringsindstilling:
2 – 2.000 lux
Kapslingsklasse:
IP 65
Beskyttelsesklasse:
I
Eget forbrug:
Ca. 0,9 W
L' tilslutning af en ekstra forbruger:
Der kan tilsluttes en ekstra forbruger med maks. 200 W,
som styres af elektronikken. Den strømførende leder
til forbrugeren skal tilsluttes i muffen markeret med
L' hos sensorlampen. Nullederen skal sammen med
netledningens nulleder tilsluttes i muffen markeret med
N. Beskyttelseslederen
tilsluttes i jordmuffen.
Afmontering armatur
- 38 -
Funktioner
Når lampen er monteret og tilsluttet, kan den tages
i brug.. Når lampen tændes manuelt via kontakten,
slukker den efter 10 sek. for hele målefasen og er
efterfølgende aktiv med henblik på sensordrift. Det
er ikke nødvendigt at trykke på kontakten igen.
Rækkeviddeindstilling (følsomhed)
Begrebet rækkevidde dækker den
cirkelformede diameter på jorden,
der udgør overvågningsområdet ved
montering i 2,5 m højde. Når ræk-
keviddeindstillingen
er drejet helt
til venstre, betyder det en minimal
Ø 1 m – 8 m
rækkevidde (ca. Ø-1 m), helt til højre
betyder en maksimal rækkevidde (ca. Ø 8 m). (Ved
levering er lampen fra fabrikken indstillet på maksimal
rækkevidde).
Tidsindstilling (frakoblingsforsinkelse)
Den ønskede brændetid
kan indstilles trinløst fra ca. 5 sek. (ind-
stillingsknappen
helt til venstre) til
maks. 15 min. (indstillingsknappen
helt til højre). (Ved levering er lampen
fra fabrikken indstillet på den korteste
1 min. – 15 min.
tid). Hver gang der registreres en ny
bevægelse, inden tiden er udløbet, aktiveres timeren
på ny. I forbindelse med indstilling af overvågnings-
området og med henblik på en funktionstest anbefa-
les det at indstille på den korteste tid.
Henvisning: Hver gang lampen slukkes, afbrydes
bevægelsesregistreringen i ca. 1 sekund. Først heref-
ter tænder lampen igen ved bevægelse.
Skumringsindstilling (reaktionsværdi)
Den ønskede reaktionsværdi kan
indstilles trinløst på mellem ca. 2 og
2.000 lux. Når indstillingsknappen
er drejet helt til venstre, betyder det
skumringsdrift, ca. 2 lux. Når indstil-
lingsknappen
er drejet helt til højre,
2 - 2.000 lux
betyder det dagsmodus, ca. 2.000 lux.
(Ved levering er lampen fra fabrikken indstillet på
dagsmodus). I forbindelse med indstilling af over-
vågningsområdet og med henblik på funktionstest i
dagslys skal indstillingsknappen drejes helt til højre.
Anbefaling:
Producenterne af lysstofrør anbefaler en indkøringstid
på 100 timer for nye rør, for at undgå at levetiden
begrænses. For at efterkomme denne anbefaling og
frem for alt for at sikre en korrekt sensorfunktion ved
lave omgivelsestemperaturer bør nye lysstofrør ind-
køres som følger.
1. Tilslut lampen, og tænd den.
2. Drej alle 3 indstillingsknapper helt til højre, og heref-
ter den mellemste knap først helt til venstre og igen
helt til højre (inden for 10 sek.)
3. Indkøringen bekræftes, ved at lysstofrørene slukkes
to gange og tændes igen.
4. Indstil indstillingsknapperne i den ønskede position.
5. I de første 100 timer er lyset tændt uden sensor-
funktion. I dette tidsrum må strømtilførslen til røret ikke
afbrydes.
6. Efter 100 timer skifter lampen automatisk til sensor-
drift, valgt under pkt. 4.
Henvisning:
I forbindelse med nye lysstofrør eller lave omgivelses-
temperaturer kan det ske, at sensoren ikke slukker
lampen, da den registrerer, at gasserne i lysstofrørene
bevæger sig. I så fald skal du slukke lampen og redu-
cere rækkevidden kraftigt.
Konformitetserklæring
Produktet opfylder kravene i lavspændingsdirektivet
06/95/EF, EMC-direktivet 04/108/EF, RoHS-direktivet
02/95/EF og direktivet 99/05/EF om radio- og teleter-
minaludstyr samt energieffektivitet 00/55/EF.
Funktionsgaranti
Dette STEINEL-produkt er fremstillet med størst
mulig omhu, det har gennemgået funktions- og
sikkerhedskontroller i henhold til de gældende for-
skrifter, hvorefter der er foretaget en stikprøvekon-
trol. STEINEL garanterer for upåklagelig beskaffen-
hed og funktion. Garantien gælder i 36 måneder
fra den dag, apparatet er solgt til forbrugeren. Ved
materiale- eller fabrikationsfejl ydes garantien efter
vores eget valg gennem reparation eller ombytning
af de defekte dele. Der ydes ikke garanti for skader
på sliddele samt for skader og mangler, der skyl-
des ukorrekt behandling eller vedligeholdelse.
Yderligere følgeskader på fremmede genstande er
udelukket.
Der ydes kun garanti mod forevisning af en kort
fejlbeskrivelse samt en bon eller kvittering (med
dato og stempel). Derudover skal apparatet være
intakt og indpakket forsvarligt, når det fremsendes
til serviceværkstedet.
Reparationsservice:
Efter garantiperiodens udløb eller
ved fejl, der ikke er dækket af
garantien, kan apparatet repareres
på vores værksted. Sørg for, at
produktet er pakket forsvarligt ind
under forsendelsen til nærmeste
serviceværksted.
- 39 -
