Demontage Wärmetauscher-Einheit; Disassembly Heat Recovery Unit - getAir SmartFan Handbuch

Demontage
Wärmetauscher-Einheit

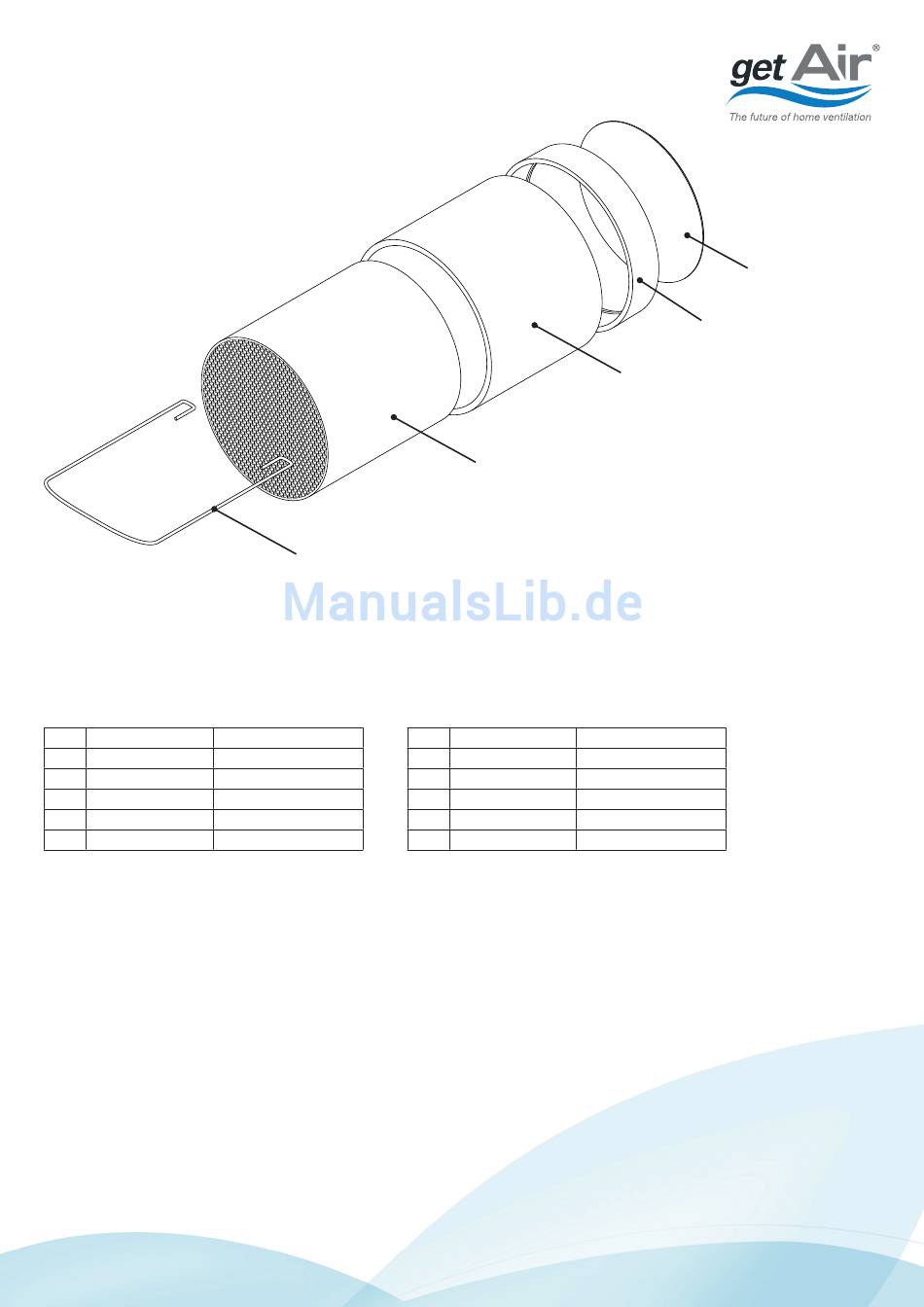

Pos. Bauteil Material
1 Haltegriff Edelstahl/PVC
2 Wärmetauscher Tonerdeporzellan
3 Isolierung PUR-Schaum
4 Stoßring EPP
5 Vorfilter PUR
• Stoßring von Wärmetauscher demontieren
• Grobfilter entnehmen
• Dichtstreifen vom Wärmetauscher
entfernen
• Haltegriff demontieren
1
Disassembly
Heat recovery unit
Pos. Bauteil
1 Handle
2 Heat exchanger
3 Isolation
4 Thrust ring
5 Prefilter
• Separate the thrust ring from heat
exchanger
• Remove the prefilter
• Remove the sealing strip from the heat
exchanger
• Dismantle the handle
