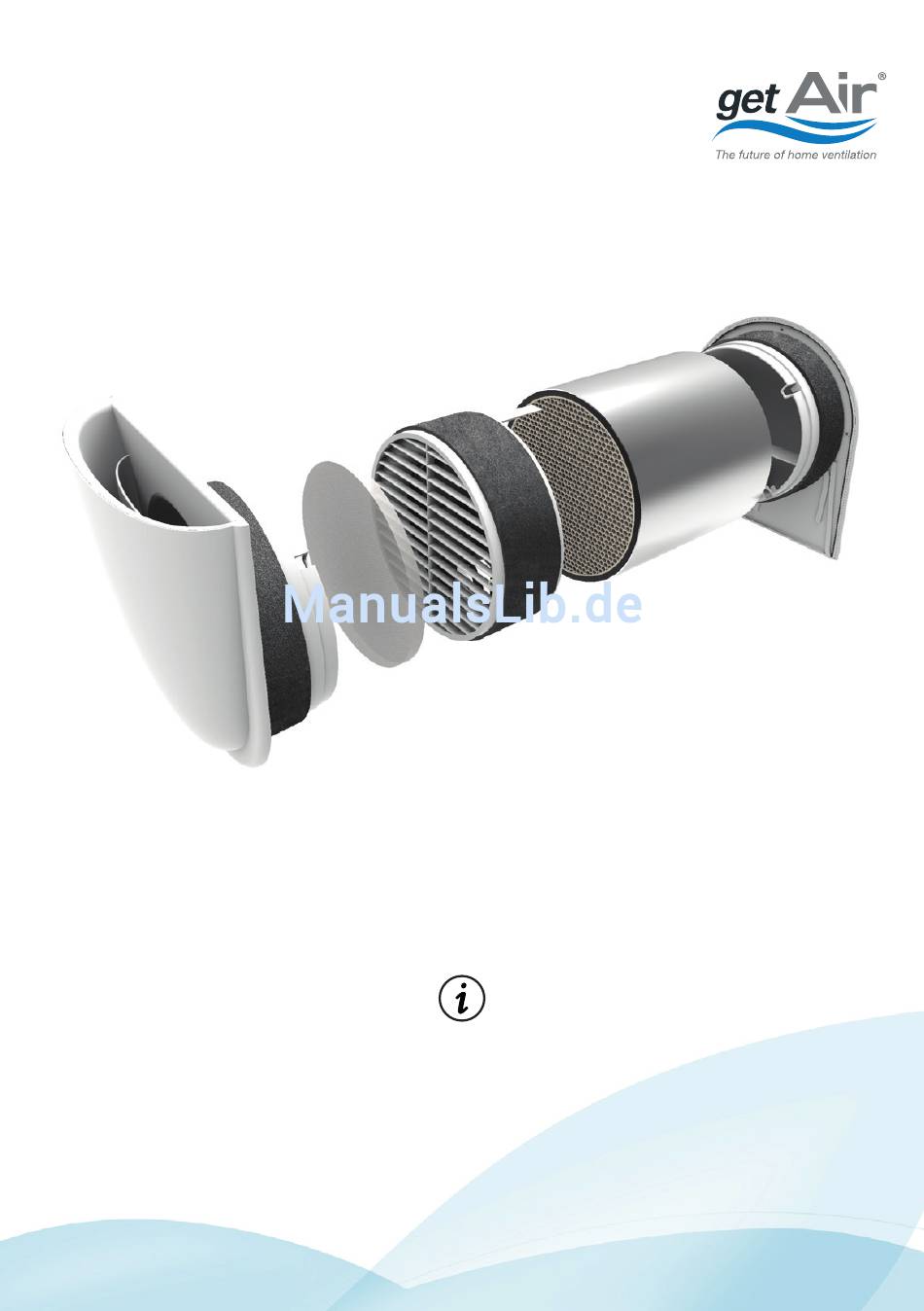

- Seite 1 SmartFan Bedienungsanleitung V 1.2...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Hinweise ........................4 1.1 Verwendungsbestimmungen ....................4 1.2 Sicherheitshinweise ........................5 2. Systemübersicht ........................... 6 2.1 Funktion ............................6 3. Bedienung ............................7 3.1 Steuerungseinheit ........................7 3.2 Innenblende ..........................7 4. Wartung und Instandhaltung ....................10 4.1 Wartungsintervalle ........................ -
Seite 4: Allgemeine Hinweise
Modernisierung von Bestandsbauten sind möglich. Die Verwendung des SmartFan ist nur entsprechend der beschriebenen Einsatzfälle und nur in Verbindung mit den Kom- ponenten, die von der getAir GmbH & Co. KG empfohlen und in diesem Dokument genannt sind, zugelassen. Andere Verwendungen des SmartFan sind unzulässig. Das System eig- net sich nicht für die Entrauchung oder Bauwerkstrocknung, für Räume mit aggressiven... -
Seite 5: Sicherheitshinweise
Die folgende Auflistung enthält Erklärungen zu den in dieser Anleitung verwendeten Sym- bolen und Begriffen: Dieses Gefahrensymbol warnt vor Vorsicht Verletzungsgefahren. Gefahrensymbol Dieses Gefahrensymbol warnt vor Elektrizität Verletzungsgefahren durch Elekt- rizität. Dieses Gebotssymbol weist auf Gebotssymbol Hinweis wichtige Informationen hin. getAir SmartFan Bedienungsanleitung -... -
Seite 6: Systemübersicht
Form für eine effizientere Luftführung. 2.1 Funktion Der SmartFan wird idealerweise paarweise betrieben. Das bedeutet, ein Gerät läuft im Zuluftbetrieb während das zweite Gerät gleichzeitig im Abluftbetrieb läuft. Der Laufrichtungswechsel erfolgt abhängig der Lüfterstufe nach 50 - 70 Sekunden bei beiden Geräten gleichzeitig. -
Seite 7: Bedienung
3. Bedienung 3.1 Steuerungseinheit Der SmartFan wird ausschließlich über eine Steuerungseinheit gesteuert. Über diese lassen sich die Lüfterstufe und verschiedene Modi regeln. Die Bedienung und der Funk- tionsumfang sind abhängig von der gewählten Steuerung. Bitte informieren Sie sich in der Betriebsanleitung der gewählten Steuerung über ihre Funktion und Bedienung. -
Seite 8: Verschließen Der Innenblende
Verschließen der Innenblende Schritt 1: Nehmen Sie die Innenblende Schritt 2: Benutzen Sie die Kappe, die aus dem Montagerohr. jeder SmartFan-Einheit beiliegt. Schritt 3: Ziehen Sie die Verschlusskappe Schritt 4: Danach können Sie die Innenblende über den oberen Luftauslass der wieder in das Montagerohr einschieben. -
Seite 9: Öffnen Der Innenblende
Montagerohr. ab, um die Innenblende zu öffnen Schritt 3: Bewahren Sie die Kappe an einem Schritt 4: Danach könne Sie die sicheren und leicht zugänglichen Ort auf. Innenblende wieder vorsichtig in das Montagerohr schieben. getAir SmartFan Bedienungsanleitung -... -
Seite 10: Wartung Und Instandhaltung
4. Wartung und Instandhaltung Um einen effizienten Betrieb zu gewährleisten, müssen alle Bauteile des SmartFan regel- mäßig überprüft und gewartet werden. 4.1 Wartungsintervalle Bauteil Zeitintervall Maßnahme Innenblende Vierteljährlich • Oberflächen mit einem feuchten Tuch reinigen. Staubfilter Vierteljährlich • Staubfilter mit dem Staubsauger absaugen. -
Seite 11: Wartungsanleitung
Schritt 4 - Staubfilter: Schritt 4 - Pollenfilter: Schritt 5: Innenblende Filter-Einheit in die Hal- Filter-Einheit mit der (mit der Öffnung nach terung einsetzen. helleren Seite zuerst in die oben) wieder in das Halterung einsetzen. Montagerohr schieben. getAir SmartFan Bedienungsanleitung -... -
Seite 12: Wartung Der Lüfter-Einheit
Schritt 5: Innenblende ( Öffnung wieder in das Montagerohr stecken. nach oben) wieder in das Dabei auf das Stromkabel achten. Montagerohr schieben. Stromverbindung wieder herstellen (1). Lüfter-Einheit weiter nach außen schieben bis die Abstandshalter die Wärmetauscher-Einheit berühren (2). getAir SmartFan - Bedienungsanleitung... -
Seite 13: Wartung Der Wärmetauscher-Einheit
Nur die Keramik mit Kabel im Rohr achten. weiter nach außen schieben bis Wasser säubern! Wärmetauscher- die Abstandshalter die Wärme- Einheit trocknen lassen. tauscher-Einheit berühren (2). Schritt 7: Innenblende (Öffnung nach oben) in das Montagerohr schieben. getAir SmartFan Bedienungsanleitung -... -
Seite 14: Fehlerbehebung
Geräte arbeiten nicht im an der Steuerung prüfen paarweisen Betrieb. • DIP-Schalter-Positionen der Lüfter- Einheit auf Richtigkeit überprüfen. Steuerung arbeitet im • Eco-Modus (Wärmerückgewinnung) Durchlüften Modus. an der Steuerung einstellen. Zuluft ist kalt. Wärmetauscher-Einheit • Wärmetauscher-Einheit einsetzen. nicht eingesetzt. getAir SmartFan - Bedienungsanleitung... -
Seite 15: Entsorgung
In der folgenden Auflistung finden Sie Entsorgungsempfehlungen für alle Bauteile: Bauteil Material Entsorgung Innen- / Außenblende Wertstoff-Sammlung V2A Außenblende Edelstahl Altmetall-Sammlung Lüfter-Einheit PC+ABS / PBTP Sammelstelle für Elektrogeräte Wärmetauscher-Einheit Keramik / PUR Wertstoff-Sammlung Staubfilter Hausmüll Pollenfilter Hausmüll Montagerohr Wertstoff-Sammlung SmartFan Steuerung Sammelstelle für Elektrogeräte getAir SmartFan Bedienungsanleitung -... -
Seite 16: Technische Daten
Gase, Stäube und Zuluft Öle zulässige Betriebstemperatur [°C] -20 ... 60 Kernbohrungsdurchmesser [mm] Mindestwandstärke [mm] 270 (optimale Wandstärke ab 350) Abmessungen Innenblende / Außenblende [mm] 200 x 200 x 45 (BxHxT) Gewicht [g] 4600 Konformität bei paarweisem Betrieb getAir SmartFan - Bedienungsanleitung... -
Seite 17: Zubehör
Installationskabel LiYY 4 x 0,25 mm² 100170 Ersatz-Staubfilter (4 Stück) 100430 Ersatz-Pollenfilter (4 Stück) 100431 Schalldämmset 100221 Einbau-Montagestein 100220 Montagerohr 500 mm 100440 Montagerohr 700 mm 100411 Montagekleber 100222 Die komplette Zubehörübersicht finden Sie auf unserer Webseite: www.getair.eu. getAir SmartFan Bedienungsanleitung -... -
Seite 18: Gewährleistung
9. Gewährleistung Die getAir GmbH & Co. KG übernimmt eine Gewährleistung von zwei Jahren für das Lüf- tungssystem SmartFan. Der Gewährleistungsanspruch erlischt gemäß dem Fall, dass: • Schäden durch unsachgemäße oder zweckwidrige Behandlung und Benutzung oder durch Nicht- beachtung der Montage- und Bedienungsanleitung entstehen. -
Seite 19: Rechte An Allen Inhalten
E-Mail: info@getair.eu Website: www.getair.eu Bildnachweis: © getAir GmbH & Co. KG 2015 Rechte an allen Inhalten: © getAir GmbH & Co. KG 2015 Änderungen vorbehalten. Alle Angaben sind ohne Gewähr. Der Nachdruck bzw. die Kopie, auch von Teilen dieser Dokumentation, sowohl auf elektronischem wie mechanischem Weg, bedürfen der schriftlichen Genehmigung.
