- Seite 1 TOUCH & LED Montage- & Bedienungsanleitung v 1.2_08/2016...
- Seite 2 Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der getAir GmbH & Co. KG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der getAir GmbH & Co. KG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmi- gungspflichtig.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeine Hinweise ........................4 2 Montagevorbereitung ........................6 2.1 Lieferumfang TOUCH ......................6 2.2 Lieferumfang LED ........................7 2.3 Abmessungen ...........................8 2.4 Benötigtes Werkzeug ......................8 3 Elektrische Installation ........................9 3.1 Montagevorschläge Steuerungseinheit ................11 3.2 Anschluss und Verkabelung ....................12 3.3 Einstellen des DIP-Schalters ....................14 4 Bedienung ............................15 4.1 TOUCH Steuerung ........................15 4.1.1 Bedienelemente ......................15... -
Seite 4: Allgemeine Hinweise
Übereinstimmung keine Gewähr übernommen werden kann. Diese Dokumentation wird regelmäßig aktualisiert. Notwendige Korrekturen und zweck- dienliche Ergänzungen sind stets in den nachfolgenden Ausgaben enthalten. Diese sind im Internet unter www.getair.eu zu finden. Sicherheitshinweise Die in dieser Bedienungsanleitung enthaltenen Sicherheitsbestimmungen zur Montage und Bedienung der Geräte sind zu beachten. - Seite 5 Die folgende Auflistung enthält Erklärungen zu den in dieser Anleitung verwendeten Symbolen und Begriffen: Dieses Gefahrensymbol warnt Vorsicht vor Verletzungsgefahren. Gefahrensymbol Dieses Gefahrensymbol warnt Elektrizität vor Verletzungsgefahren durch Elektrizität. Dieses Gebotssymbol weist auf Gebotssymbol Hinweis wichtige Informationen hin. SmartFan TOUCH/LED...
-
Seite 6: Montagevorbereitung
Montagevorbereitung Bitte überprüfen Sie vor Beginn der Montage, ob alle Bauteile vorhanden sind, da ansonsten eine vollständige Montage nicht möglich ist. Lieferumfang TOUCH Artikelbezeichnung Position Inhalt Anzahl 1 Steuerungseinheit TOUCH TOUCH Steuerung 2 Rahmen 3 Steuerungsbasis Unterputz SmartFan TOUCH/LED... -
Seite 7: Lieferumfang Led
Lieferumfang LED Artikelbezeichnung Position Inhalt Anzahl 1 Steuerungseinheit LED LED Steuerung 2 Rahmen 3 Steuerungsbasis Unterputz SmartFan TOUCH/LED... -
Seite 8: Abmessungen
Abmessungen Bezeichnung Breite (mm) Höhe (mm) Tiefe (mm) Ø (mm) Steuerungseinheit TOUCH Steuerungseinheit Steuerungsbasis 34,5 Unterputz Rahmen 11,5 Netzteil 32,5 53,5 Benötigtes Werkzeug Für die Montage werden folgende Utensilien benötigt: • Schlitz-Schraubendreher Größe 2,5 • Hammer und Meißel für Leitungsschächte •... -
Seite 9: Elektrische Installation
Elektrische Installation Das dezentrale Wohnraumlüftungssystem SmartFan ist ausschließlich in Verbindung mit einer Steuerung (TOUCH oder LED) verwendbar. Der SmartFan wird über ein BUS-Leitungssystem angesteuert, so dass die Einheiten stern- förmig oder in Reihe an die Steuerung angeschlossen werden können. Die Steuerung kann an einer beliebigen Stelle innerhalb des Leitungsnetzes platziert werden. - Seite 10 Die folgende Tabelle dient als Orientierungshilfe und zeigt die Maximallänge pro Segment (Kabellänge zwischen zwei Einheiten), bei der noch eine ausreichende V ersorgungs- spannung gewährleistet werden kann. Kabelquerschnitt Segmentlänge 0,25 mm² 40 m 0,5 mm² 70 m 0,75 mm² 100 m Ein Netzteil kann bis zu sechs Geräte mit Strom versorgen.
-
Seite 11: Montagevorschläge Steuerungseinheit
Montagevorschläge Steuerungseinheit Setzen Sie die Steuerung auf Normhöhe in die Wand ein. Sowohl die TOUCH als auch die LED Steuerung können mittels einer Elektronikdose montiert werden. In der Elektronik- dose kann ebenfalls das Netzteil platziert werden. DER EINBAU IST SO AUSZUFÜHREN, DASS SICH DER 42 V AUSGANG UND DER 230 V EINGANG NICHT AUF DER GLEICHEN SEITE DES NETZTEILS BEFINDEN. -
Seite 12: Anschluss Und Verkabelung
Anschluss und Verkabelung Alle Elektroinstallationen müssen von einer zugelassenen Elektrofachkraft ausgeführt werden. Stellen Sie sicher, dass alle Verbindungen vorschriftsmäßig angebracht sind. Anschlussreihe 1 Anschlussreihe 2 schwarz Netzteil SmartFan TOUCH/LED... - Seite 13 Zur Verbindung der Steuerung mit den SmartFan Geräten muss ein 4-poliger 3.50 mm Steckverbinder am Kabel montiert werden. Es ist wichtig, dass der Stecker gemäß der gezeigten Belegung mit den Kabeln verbunden wird. Beim Verbinden des Steckers mit der Lüfter-Einheit zeigen die Schrauben nach unten. Beim Weiterführen der Leitung zu einem weiteren SmartFan Gerät sind die Adern gleicher Belegung zusammen in der dafür vorge- sehenen Öffnung des Steckers zu montieren.
-
Seite 14: Einstellen Des Dip-Schalters
Einstellen des DIP-Schalters Zoneneinstellung Lüfter-Startrichtung Die Lüfter-Einheiten des SmartFan besitzen an der oberen Seite einen DIP-Schalter. Darüber muss während der Montage die gewünschte Zone und die Startrichtung definiert werden. Über die Schalter 1 – 3 lassen sich die Einheiten den Zonen 1 – 3 zuordnen. Auf diese Weise können einzelne SmartFan bestimmten Räumen zugeordnet werden, die über die TOUCH Steuerung separat angesteuert werden. -
Seite 15: Bedienung

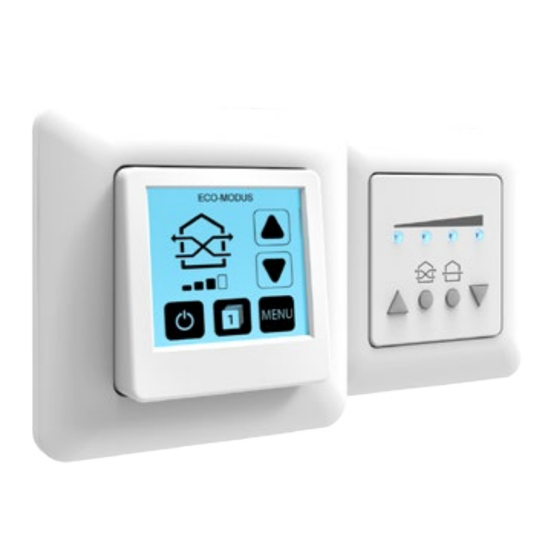

Bedienung TOUCH Steuerung ES IST EIN RESISTIVER TOUCHSCREEN IN DER TOUCH STEUERUNG VER- BAUT. DIESER IST DRUCKSENSITIV, DESWEGEN MÜSSEN SIE EIN WENIG FESTER DRÜCKEN, UM ELEMENTE AUSZUWÄHLEN. 4.1.1 Bedienelemente Hauptbildschirm ECO-MODUS Informationszeile Zeigt den aktuellen Menüpunkt oder aktiven Modus an. Das Icon zeigt den aktiven Modus und die gewählte Aktiver Modus Lüfterstufe an. -
Seite 16: Menübildschirm
Menübildschirm Informationszeile Zeigt den aktuellen Menüpunkt an. Auswahlbereich Aktiviert Modi oder weitere Menüpunkte. Menüseite zurück Wechselt auf die vorherige Menüseite. Home Wechselt zurück zum Hauptbildschirm. Menüseite vor Wechselt auf die nächste Menüseite. SmartFan TOUCH/LED... -
Seite 17: Einrichtung
4.1.2 Einrichtung Beim ersten Start des SmartFan-Systems werden einige Einstellungen abgefragt, damit alle Funktionen der TOUCH Steuerung einwandfrei arbeiten. Sprachauswahl Uhrzeiteinstellung START Schritt 1: Drücken Sie Schritt 2: Wählen Sie die Schritt 3: Stellen Sie die START, um mit der Systemsprache aus. -
Seite 18: Modi Und Menüpunkte
4.1.3 Modi und Menüpunkte Eco-Modus Das System wechselt paarweise die Luftförderrichtung in einem zeitlichen Inter- vall von 50 – 70 Sekunden, abhängig von der gewählten Lüfterstufe, so dass eine maximale Wärmerückgewinnung gewährleistet ist. Durchlüften-Modus Das System läuft durchgehend in eine Richtung, um eine schnelle Durchlüftung der Wohneinheit zu ermöglichen. - Seite 19 Zeit-Modus Über den Zeit-Modus lassen sich für jeden Wochentag in drei Zeiträumen (00:00 – 08:00, 08:00 – 16:00 und 16:00 – 24:00) Lüftungsszenarien festlegen. Damit kann die Funktionsweise des Systems einfach auf die Gewohnheit ab- gestimmt werden. Urlaubs-Modus Das System schaltet automatisch auf Lüftung zum Feuchteschutz (Stufe 1), um bei gleichzeitig niedrigstem Stromverbrauch für eine optimale Belüftung zu sorgen.
-
Seite 20: Weitere Funktionen
4.1.4 Weitere Funktionen Filterwechsel Ein integrierter Zähler bestimmt, abhängig von der geförderten Luftmenge, den Zeitpunkt des nächsten Filterwechsels. Wenn ein Filterwechsel notwendig ist, blinkt im Haupt- bildschirm das Filterstatus Icon auf, um auf einen Filterwechsel hinzuweisen. Im Menü Filterstatus kann nach Auswechseln der Filter der Zähler zurückgesetzt werden. DIE OPTIMALE ZEIT BIS ZUM FILTERWECHSEL KANN, BEDINGT DURCH LOKALE UMWELTLICHE EINFLÜSSE, VARIIEREN. - Seite 21 Lüftungsverhalten In der Systeminformation finden Sie zusätzlich Informationen zu Ihrem Lüftungsverhalten. Das Lüftungsverhalten wird über ein Daumensymbol dargestellt. Lüftungsverhalten optimal Die Wohnräume werden gut belüftet. Kein Handlungsbedarf. Lüftungsverhalten ausreichend Die Wohnräume werden akzeptabel belüftet. Lüftungsverhalten überwachen. Lüftungsverhalten ungenügend Die Wohnräume werden schlecht belüftet. Sofort Lüftungsstufe erhöhen. SmartFan TOUCH/LED...
-
Seite 22: Led Steuerung
LED Steuerung 4.2.1 Bedienelemente LEDs Die LEDs zeigen die gewählte Lüfterstufe an. Pfeil auf Erhöht die Lüfterstufe bzw. schaltet das System an. Schaltet das System in den Wärmerückgewinnungs- Eco-Modus modus. Die LEDs leuchten grün. Schaltet das System auf Durchlüften. Durchlüften-Modus Die LEDs leuchten blau. -
Seite 23: Modi
4.2.2 Modi Eco-Modus Das System wechselt paarweise in einem 50 – 70 Sekunden Intervall die Luft- förderrichtung, so dass eine maximale Wärmerückgewinnung gewährleistet ist. Wenn dieser Modus aktiv ist, leuchten die LEDs grün. Durchlüften-Modus Das System läuft durchgehend in eine Richtung, um eine schnelle Durchlüftung der Wohneinheit zu ermöglichen. -
Seite 24: Technische Daten
Technische Daten TOUCH Elektrischer Anschluss [V] 230 AC / 50-60 Hz Betriebsspannung [V] 12 DC SELV Leistungsaufnahme Steuerungsausgang RS 485 AB Schutzart IP 30 Softwareklasse Zulässige Betriebstemperatur [°C] 0 ... 40 Verschmutzungsgrad Batterie CR 2032 Abmessungen [mm] 80 x 80 x 25 (BxHxT) Farbe Weiß... - Seite 25 Elektrischer Anschluss [V] 230 AC / 50-60 Hz Betriebsspannung [V] 12 DC SELV Leistungsaufnahme Steuerungsausgang RS 485 AB Schutzart IP 40 Softwareklasse Zulässige Betriebstemperatur [°C] 0 ... 40 Verschmutzungsgrad Abmessungen [mm] 80 x 80 x 15 (BxHxT) Farbe Weiß Konformität ohne Netzteil SmartFan TOUCH/LED...
-
Seite 26: Entsorgung
Entsorgung Die Produkte, die in dieser Bedienungsanleitung beschrieben sind, können aufgrund ihrer schadstoffarmen Verarbeitung weitgehend recycelt werden. Wenn Sie sich von Ihrem Gerät trennen möchten, entsorgen Sie es nach den aktuell gültigen nationalen Bestimmungen. Auskunft darüber erteilt die kommunale Stelle. Verpackungsmaterial ist sortenrein zu entsorgen. -
Seite 27: Gewährleistung
Gewährleistung Gewährleistungsbestimmungen Die getAir GmbH & Co. KG gewährt auf ihre Produkte eine Gewährleistung von 24 Monaten nach der Lieferung. Gewährleistungsansprüche können ausschließlich für Material- und/ oder Konstruktionsfehler, die im Gewährleistungszeitraum aufgetreten sind, geltend gemacht werden. Reparaturen, im Sinne der Gewährleistungsbestimmungen, dürfen nur durch vorherige sowie schriftliche Genehmigung durch getAir durchgeführt werden. - Seite 28 Haftung Das Lüftungssystem wurde für die dezentrale Belüftung von Wohn- und Funktionsräumen entwickelt und gefertigt. Jede andere Verwendung wird als unsachgemäße Verwendung betrachtet und kann zu Beschädigungen am Gerät oder zu Personenschäden führen, für die der Hersteller nicht haftbar gemacht werden kann. Der Hersteller haftet für keinerlei Schäden, die auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: •...
- Seite 29 Reklamation Überprüfen Sie die Lieferung bei Erhalt anhand des Lieferscheines auf Vollständigkeit und Transportschäden. Reklamieren Sie fehlende Positionen innerhalb von vier Wochen bei Ihrem Lieferanten. Dokumentation Die vorliegende Dokumentation beschreibt die Funktionalität des Standardumfanges. Aus Gründen der Übersichtlichkeit kann nicht jeder denkbare Fall der Installation, der Montage, des Betriebes sowie der Instandhaltung und Wartung berücksichtigt werden.
- Seite 30 Notizen SmartFan TOUCH/LED...
