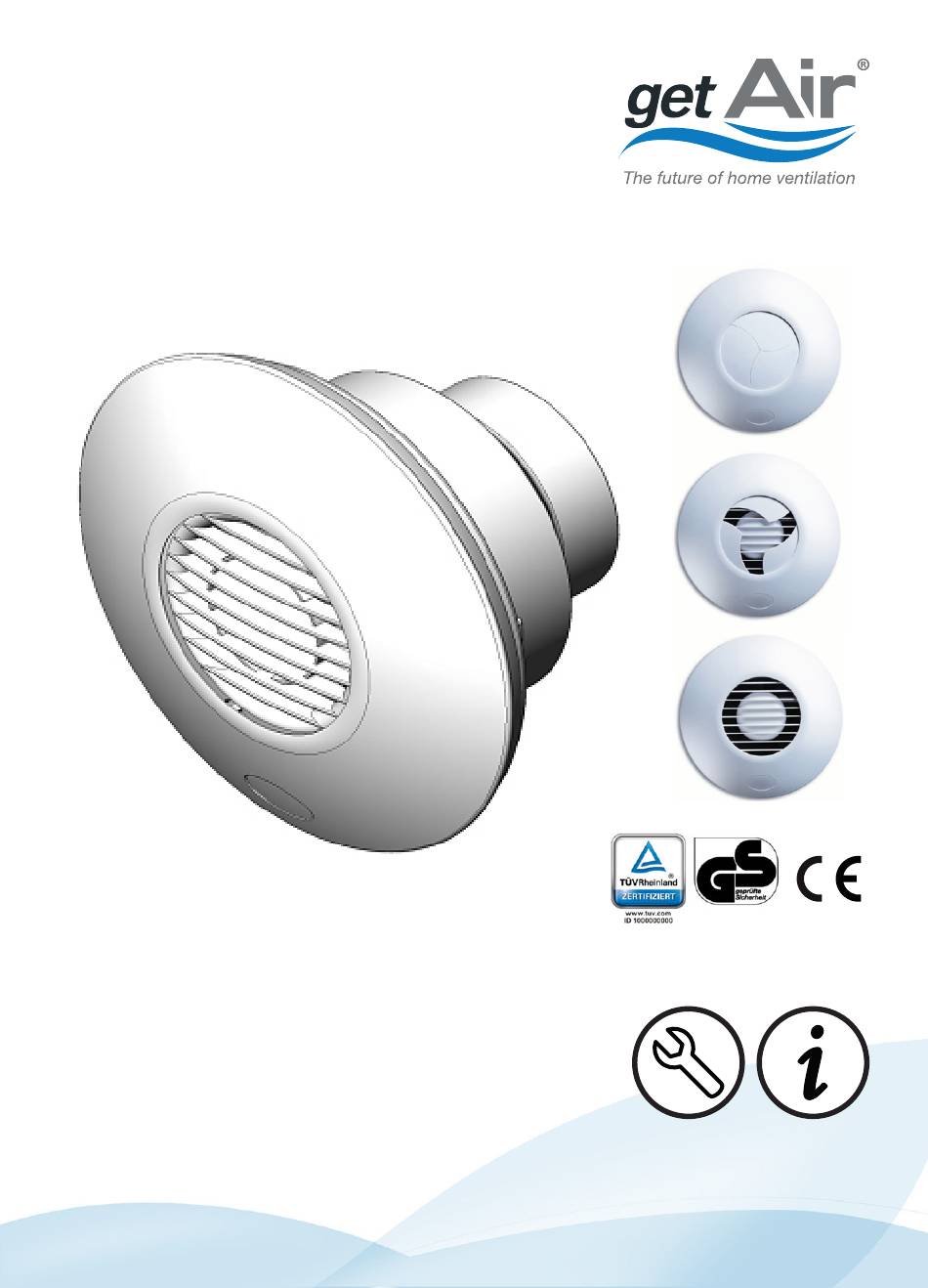

- Seite 1 SmartFan X Montage- und Bedienungsanleitung Installation and Operating Guide...
- Seite 2 GmbH & Co. KG Krefelder Straße 670 41066 Mönchengladbach Deutschland Tel: +49 2161 82 10 330 Fax: +49 2161 82 10 331 E-Mail: info@getair.eu Website: www.getair.eu V 1.0...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Table of Content Deutsch English 1. Allgemeine Hinweise ....4 1. General Information....14 2. Montagevorbereitung ....5 2. Installation Preparation..15 3. Montage ........6 3. Installation ........ 16 4. Module..........7 4. Control Modules ...... 16 5. Elektroinstallation.......9 5. Electrical Installation ....19 6. -
Seite 4: Allgemeine Hinweise
Installation eingebaut oder später nachgerüstet werden. Der SmartFan X verfügt über ein Gehäuse, das als IP X4 eingestuft ist. Es ist der Schutzklasse II, schut- zisoliert entsprechend VDE 0100, zugeordnet und kann entsprechend in den Zonen 2 und 3 von Bädern, Toiletten, Küchen und Werkräumen installiert werden. -
Seite 5: Montagevorbereitung
• Der SmartFan X ist nicht für die Zonen 0, 1 oder 2 vorgesehen. • Montieren Sie den Ventilator nicht an Stellen, die über 40°C warm werden können. • Das Gerät darf nicht in der Nähe von brennbaren Materialien, Flüssigkeiten und Gasen betrieben werden. -
Seite 6: Abmessungen
40 mm 3. Montage Unterputz Bauen Sie den SmartFan X an die dafür vorgesehene Wandöffnung ein. Der Lüfter ist mittels der mitge- lieferten Dübel und Schrauben an der Wand zu befestigen. Entfernung der vorderen Abdeckung Die vordere Abdeckung des SmartFan X verfügt über einen Bajonett-Verschluss. Entfernen Sie die Halteschraube am unteren Ende der Abdeckung mit einem Schraubendreher. -
Seite 7: Module
Ü Ä 4. Module Anschluss, ”erkabelung und Einstellung Alle Installations- und Einstellungsarbeiten müssen von einer Fachkraft durchgeführt werden. Vor dem Ausbau muss der SmartFan X immer von der Spannungsversorgung getrennt werden. Modulbeschreibung Bemerkung 2 - 45 Minuten Timer-Modul passives Infrarot... - Seite 8 Einstellung der Module • Alle Installations- und Einstellungsarbeiten sind von einer Fachkraft auszuführen. • Vor dem Öffnen der Geräte oder der Justierung der Steuerung muss der SmartFan X immer von der Spannungsversorgung getrennt werden. Module mit einer Nachlaufzeitsteuerung oder einem Feuch-...
-
Seite 9: Elektroinstallation
5. Elektroinstallation Alle Elektroinstallationen müssen von einer zugelassenen Elektrofachkraft ausgeführt werden. Stellen Sie sicher, dass alle Klemmen vorschriftsmäßig angebracht sind. Verdrahtung eines SmartFan X mit extern geschaltetem Steuermodul Verdrahtung eines SmartFan X ohne externe Schaltung getAir SmartFan X Montage- und Bedienungsanleitung... -
Seite 10: Bedienungshinweise
6. Bedienungshinweise Wenn der SmartFan X eingeschaltet ist, dauert es ca. 45 Sekunden, ehe sich die Iris-Blende öffnet. Bei Abschaltung des Hauptschalters, wird der Motor angehalten und nach ca. weiteren 25 Sekunden schließt sich die Iris-Blende. Die Reaktionszeit der Iris-Blende ist technisch bedingt und völlig normal. -
Seite 11: Instandhaltung
In manchen Fällen lässt sich eine Unwucht oder ein Schleifen am Gehäuse durch leichten Daumendruck beheben. Die Ventilator-Blende Die Blenden des SmartFan X brauchen ca. 45 Sek. zum Öffnen und ca. öffnet bzw. schließt nicht 25 Sek. zum Schließen. sofort. -
Seite 12: Reinigung
Spülmaschine reinigen. 10. Technische Daten SmartFan X Volumenstrom (m³/h) Gerätedurchmesser (mm) Ø 197 Tiefe (mm) 40 (+ 68 mm Einschub) max. Raumtemperatur (°C) Frequenz (Hz) Leistung (W) Spannung (V) Farbe weiß Anbringung Wand (Unterputz) getAir SmartFan X Montage- und Bedienungsanleitung... -
Seite 13: Gewährleistung
Material, nicht auf eine eventuell erforderliche Neuinstallation der Geräte. Sollten Teile defekt sein, behält sich die getAir GmbH & Co. KG das Recht vor, diese nach eigenem Er- messen zu reparieren oder kostenfrei auszutauschen, sofern die Einheit: •... - Seite 14 GmbH & Co. KG Krefelder Straße 670 41066 Mönchengladbach Deutschland E-Mail: info@getair.eu Website: www.getair.eu...
