6.12 Elektrische Anlage
Sweepmaster P980 R/RH
Hako-Jonas 980 V/VH
1
F 2 Vorsicherung (20 A)
2
F 3 Motorabschaltung, Betriebs-
stundenzähler (5 A)
3
F 4 Anzeigen Bedienfeld, Steue-
rung Rütteln, (Option Beleuchtung
vorn rechts, Schlusslicht rechts
(5 A)
4
F 5 Hupe (10 A)
5
F 7 Option LPG-Ausrüstung (10 A)
6
F 8 Option Beleuchtung vorn links,
Schlusslicht links (7,5 A)
7
F 9 Steuerung Hochentleerung
(6502.50) (7,5 A)
8
F10 Option LPG-Ausrüstung (10 A)
9
F11 Rüttelmotor (30 A)
10 F12 Ladekontrollleuchte Lichtma-
schine (5 A)
11 F14 Option Blitzleuchte
(5 A)
12 Option LPG Schalteinheit
13 K 6 Relais, Hochentleerung
(6502.50)
14 K 7 Relais, Hochentleerung
(6502.50)
15 K 8 Relais, Hochentleerung
(6502.50)

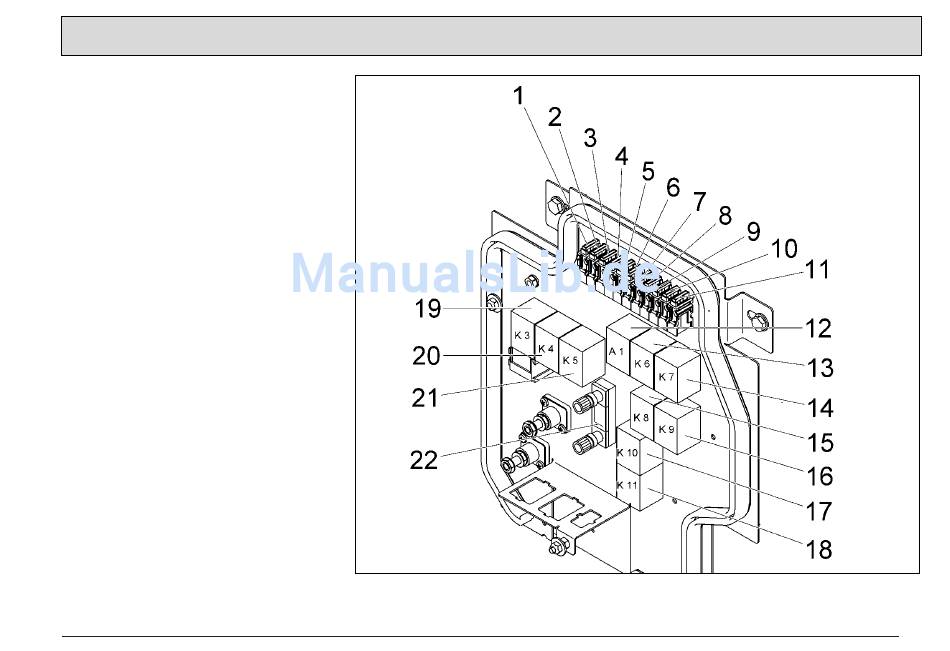

Abb.30
55
