HINWEIS
Bei Verwendung von langen Kabeln (>20 m)
kann es bei manchen PCs in Verbindung mit
hoher Baudrate (115200) zu Kommunikations-
problemen kommen.
PTW empfiehlt in diesem Fall die Verwendung
eines USB-RS232-Adapters (z. B. Belkin USB
F5U103vea).
Wenn die übergeordnete Software eine Kommu-
nikationsstörung anzeigt, ist es unter Umständen
nicht mehr möglich die Verbindung zu reaktivie-
ren. Um die Störung zu beheben, muss vorüber-
gehend eine kürzere Kabelverbindung gewählt
werden. In manchen Fällen hilft es auch eine
andere RS232-Schnittstelle (wenn verfügbar)
oder einen USB-RS232-Adapter zu verwenden:
D779.151.00/05 de
XDR (T10031) und ARRAY INTERFACE
Bedienungshandbuch – Installation und Inbetriebnahme
XDR (T16038)
2.5 Spezialeinstellungen zum
Messen
Anpassung der Software an die Hardware-
Parameter
Messungen müssen mit Hilfe der PTW Software
MatrixScan durchgeführt werden.
MatrixScan wird mit der Standardkonfiguration für
2D-ARRAY seven29 (T10024) ausgeliefert. Um
MatrixScan an das 2D-ARRAY
müssen in der Initialisierungsdatei von MatrixScan
folgende Werte geändert werden (siehe auch
Abbildung 6):
Parameter Standardein-
stellung
30E-12
Capacity
482E-3
GainFactor
* 1000E-12 ist ein typischer Wert für das
XDR
2D-ARRAY . Den korrekten Wert für die Ca-
pacity entnehmen Sie bitte dem Kalibrierschein
XDR
des 2D-ARRAY .
Weitere Informationen zum Anpassen der Initialisie-
rungsdatei finden Sie in der MatrixScan Gebrauch-
sanweisung.

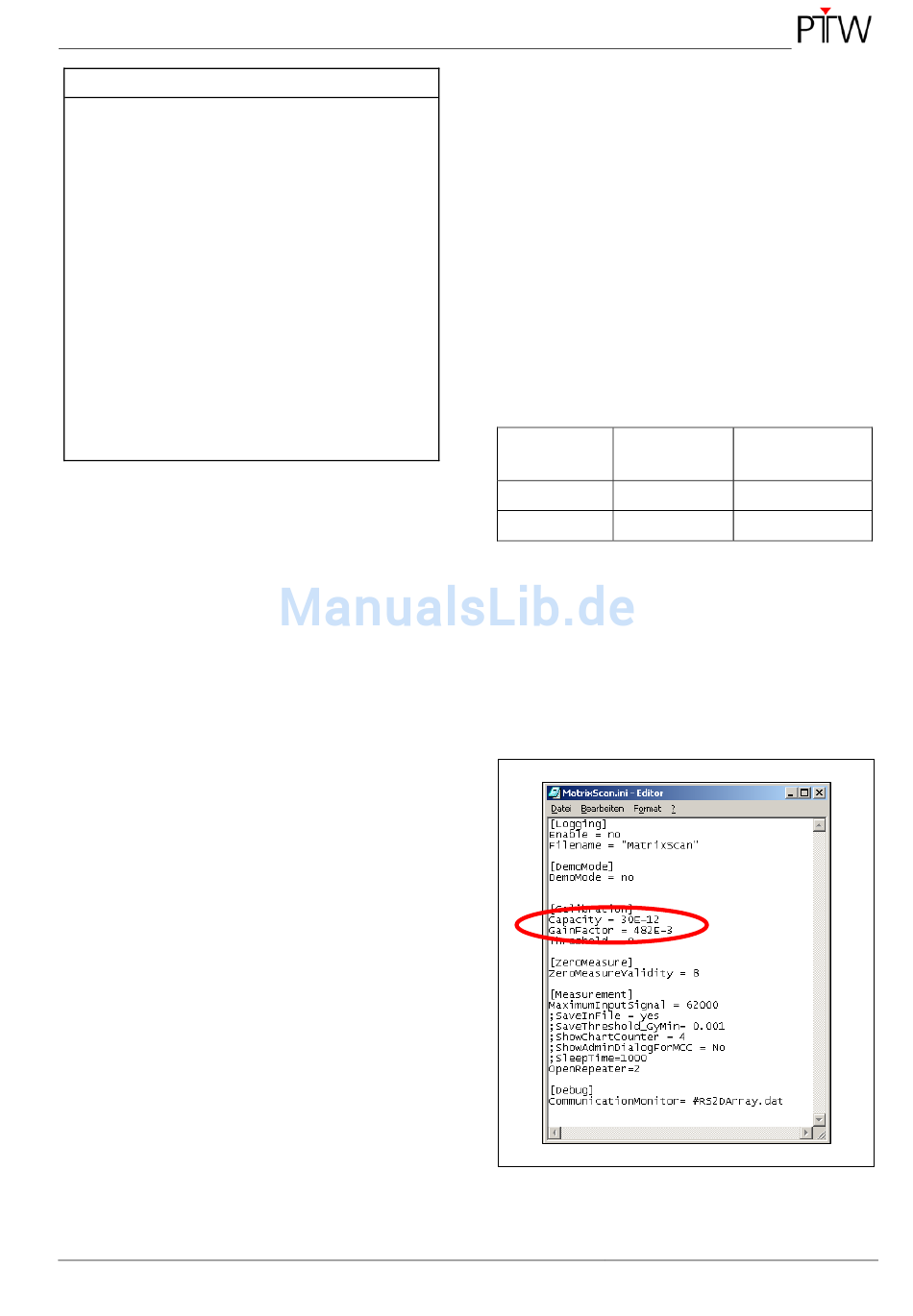

Abbildung 6: Initialisierungsdatei von MatrixScan
mit Standardeinstellungen
XDR
anzupassen,
Einstellung für
XDR
2D-ARRAY
1000E-12 *
1460E-3
