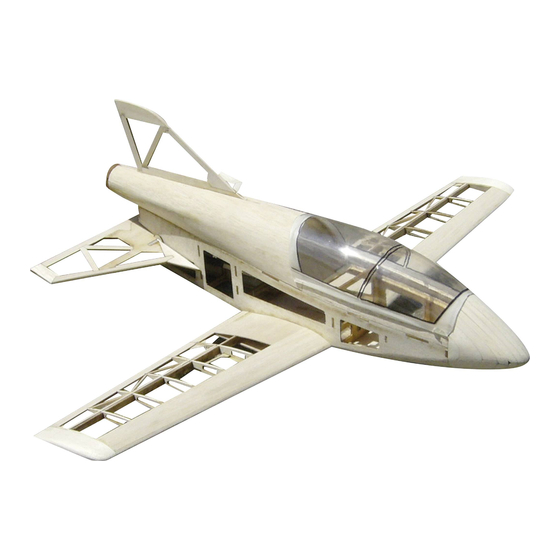

BD-5
Gebrauchsanleitung
Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell-
montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
D
00 6136
Art.-Nr.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jamara BD-5
Inhaltszusammenfassung für Jamara BD-5
- Seite 1 BD-5 00 6136 Gebrauchsanleitung Art.-Nr. Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und bewahren Sie diese bitte auch nach Abschluss der Montage gut auf! Vorsichtsmaßnahmen Dieses Modell ist kein Spielzeug! Geeignet für Personen ab 14 Jahren! * Modellbau-Einsteiger sollten sich Hilfe von Personen mit Modellbau-Erfahrung holen, um einen sicheren Betrieb zu gewährleisten.
-
Seite 2: Inhaltsverzeichnis
- Achten Sie darauf, dass nur ein intaktes Modell zum ausgeschlossen. Einsatz kommt. Wenn die Bede BD-5 das erste ferngesteuerte Flugzeug ist, das - Setzen Sie das Modell nur bei gutem Wetter ein. Bei Regen, Sie bauen und im Flug einsetzen wollen, bitten Sie einen erfahrenen Sturm oder gar Gewitter dürfen Sie das Modell nicht... -
Seite 3: Lieferumfang
Lieferumfang: • CNC gelaserte Spanten und Rippen, Leisten, Brettchen aus ausgesuchtem Balsa- und leichtem Flugzeugsperrholz • Beschlagteile wie Räder, Fahrwerk, Ruderhörner, Scharniere • Kabinenhaube klar • Anleitung Kleben Sie die Ringe mittig auf die Löcher. Schlagen Sie nun die Einschlagmuttern vorsichtig ein. Mit einem Tropfen Sekundenkleber sichern. - Seite 4 Den Seitenrand aufgesetzen und verkleben. Im vorderen Die Flächenschraubenaufnahme ankleben. Bereich wird später die Querverbindung entfernt um Platz für den Akku zu schaffen Beide Flächenauflagen ankleben und die Baugruppe gut Vorder- und Hinterteil der Rumpfzelle werden, wie gezeigt, trocknen lassen. zusammengefügt.
- Seite 5 11. Rumpfzüge oben: 12. Die Rumpfleisten 3 mm grob ablängen und in die Nuten Rechts und links je 3 mm Sperrholz, nach hinten überstehend. einkleben. Mittig 4 mm Balsateil, nach vorne überstehend. Der vordere untere Rumpfbereich wird mit 2 mm Balsa ver- In den Spalt zwischen den Sperrholzteilen wird später das kleidet und die Kanten zu den Seiten rund geschliffen Seitenleitwerk gesteckt.
- Seite 6 17. Beginnen Sie den Aufbau von der Mitte aus nach rechts und 18. Die Lagen werden nach außen hin überlappend aneinander links. geklebt. 19. Zum Schluß die Rumpfnase fertig verschleifen. 20. Nun wird der hintere Rumpfbereich beplankt. Hierzu wird ein Balsabrett grob abgelängt, und anfangs an der unteren Kante mit den Seiten verklebt.
- Seite 7 23. Rumpfverkleidung unterhalb des Cockpits 24. Seitenleitwerk 25. Höhenleitwerk 26. Als Drehachse dient ein 4 mm Alustab an den ein Sperrholz- ruderhorn (2 x 1,5 mm) mit 5min. Epoxy angeklebt wird. Der Stab wird nun bündig ins Leitwerk geharzt. Das Ruder- horn steht senkrecht zum Leitwerk.
- Seite 8 29. Fertig montierte Drehachse 30. Zur Ansteuerung kann ein Stab wie auf der Abbildung dienen. z.B. aus 2 x 3mm Balsa (hart) mit Federdraht dazwischen. Die Anlenkung des Höhenleitwerks muss auf Druck und Zug stabil sein und darf sich nicht verformen. 31.
- Seite 9 35. Der Holm wird mit weiteren Rippen in Reihenfolge R2 - R9 36. Auf der Unterseite werden die Servorahmen eingeklebt bestückt. Abschließend wird der hintere Holm einklebt und die Baugruppe ausgerichtet 37. Die erste Rippe wird nun mit einem 1,5 mm Teil unterlegt um 38.
- Seite 10 41. Von unten wird nun die Querruderleiste in die Nuten 42. Zwischen den beiden Rippen wird das Querruder später geschoben und verklebt. ausgetrennt 43. Der Randbogen wird nun aus 2 x 6mm Balsateilen zusammen- 44. Die Tragflächenhälften im inneren Bereich werden unten geklebt.
- Seite 11 47. Alles grob verschleifen. 48. Am Randbogen werden die Kanten großzügig abgerundet. 49. Die Steckung aus 2 x 1,5 mm Flugzeugsperrholz einschieben. 50. Beide Flächenhälften mit 5 min. Epoxy verzugsfrei verklebt. 51. Beispiel der Servobefestigung an der Servoschachtabdeckung. 52. Nachdem die Ecken zwischen Rippen und Endleiste mit kleinen Balsadreiecken verstärkt wurden, können die Querruder ausgetrennt werden.
- Seite 12 53. Überstehendes Rippenmaterial kann nun abgeschliffen 54. Damit die Folie später im Bereich des Ruderhorns keine Falten werden wirft, wird aus 1,5 mm Balsaresten ein „Rahmen“ für das Ruderhorn hergestellt. Nach dem Bespannen kann man die entstandene Tasche einfach aufschneiden und das Ruderhorn endgültig einkleben. 55.
-
Seite 13: Einstellungen
Einstellungen Querruder: 10 - 15 mm Ausschlag Höhenruder: 10 - 15 mm Ausschlag Handstart: mit ~ 70% Höhenruder gezogen (z.B. als Flugphase programmiert) Schwerpunkt: 37 - 39 mm ab Nasenleiste Motorsturz ~5 - 7° nach unten (5° eingebaut, je nach Motor und Luftschraube mit Unterlegscheiben verändern) Motorzug... -
Seite 14: Bauzeichnung
Bauzeichnung - Die Originalgrösse finden Sie auf der beiliegenden DVD... - Seite 15 Notizen...
