H68.0.02.6B-04

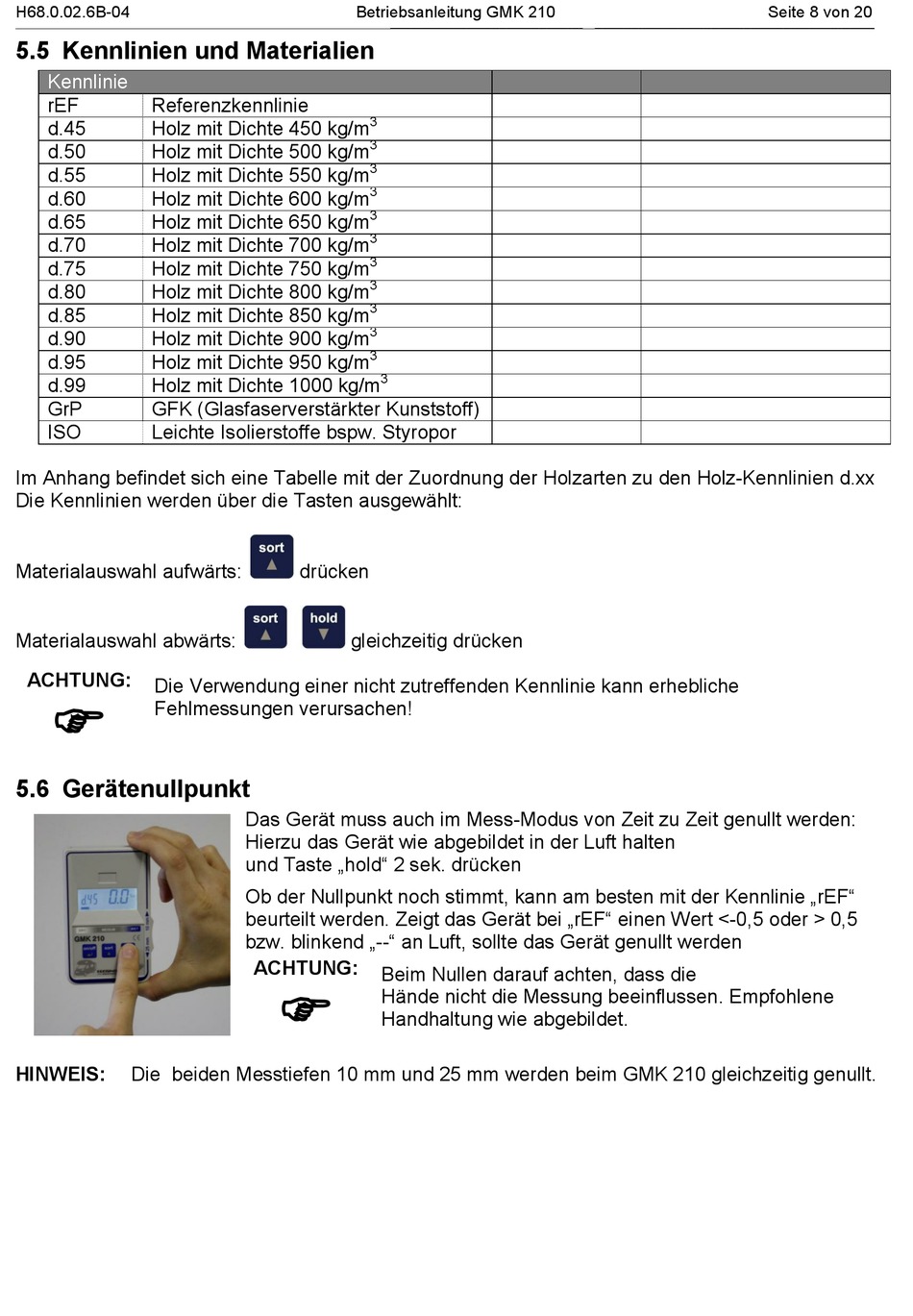

5.5 Kennlinien und Materialien
Kennlinie
rEF
Referenzkennlinie
d.45
Holz mit Dichte 450 kg/m
d.50
Holz mit Dichte 500 kg/m
d.55
Holz mit Dichte 550 kg/m
d.60
Holz mit Dichte 600 kg/m
d.65
Holz mit Dichte 650 kg/m
d.70
Holz mit Dichte 700 kg/m
d.75
Holz mit Dichte 750 kg/m
d.80
Holz mit Dichte 800 kg/m
d.85
Holz mit Dichte 850 kg/m
d.90
Holz mit Dichte 900 kg/m
d.95
Holz mit Dichte 950 kg/m
d.99
Holz mit Dichte 1000 kg/m
GrP
GFK (Glasfaserverstärkter Kunststoff)
ISO
Leichte Isolierstoffe bspw. Styropor
Im Anhang befindet sich eine Tabelle mit der Zuordnung der Holzarten zu den Holz-Kennlinien d.xx
Die Kennlinien werden über die Tasten ausgewählt:
Materialauswahl aufwärts:
Materialauswahl abwärts:
ACHTUNG:
Die Verwendung einer nicht zutreffenden Kennlinie kann erhebliche
Fehlmessungen verursachen!
5.6 Gerätenullpunkt
HINWEIS:
Die beiden Messtiefen 10 mm und 25 mm werden beim GMK 210 gleichzeitig genullt.
Betriebsanleitung GMK 210
_____________________________________________________
3
3
3
3
3
3
3
3
3
3
3
3
drücken
gleichzeitig drücken
Das Gerät muss auch im Mess-Modus von Zeit zu Zeit genullt werden:
Hierzu das Gerät wie abgebildet in der Luft halten
und Taste „hold" 2 sek. drücken
Ob der Nullpunkt noch stimmt, kann am besten mit der Kennlinie „rEF"
beurteilt werden. Zeigt das Gerät bei „rEF" einen Wert <-0,5 oder > 0,5
bzw. blinkend „--" an Luft, sollte das Gerät genullt werden
ACHTUNG:
Beim Nullen darauf achten, dass die
Hände nicht die Messung beeinflussen. Empfohlene
Handhaltung wie abgebildet.
_____________________________________________________________________________
Seite 8 von 20
