Seite 2: Inhaltsverzeichnis
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 2 von 20 _____________________________________________________ _____________________________________________________________________________ Inhalt BESTIMMUNGSGEMÄßE VERWENDUNG ..................3 ALLGEMEINE HINWEISE ........................3 ......................3 ICHERHEITSZEICHEN UND YMBOLE ..........................4 ICHERHEITSHINWEISE PRODUKTBESCHREIBUNG ........................4 ............................4 IEFERUMFANG .....................4 ETRIEBS ARTUNGSHINWEISE BEDIENUNG ...............................5 ..........................5 NZEIGEELEMENTE ............................5 EDIENELEMENTE ......................5 ESSFLÄCHE ERÄTEUNTERSEITE ............................5 NBETRIEBNAHME GRUNDLAGEN ZUR MESSUNG ......................6... -
Seite 3: Bestimmungsgemäße Verwendung
Anzeige ist hierbei relativ [digit]. Gemessen/detektiert wird über eine isolierte Messfläche auf der Unterseite des Gerätes. Besonders geeignet ist das GMK 210 um die Feuchte in folgenden Materialien zu messen: Holz Bei der Konstruktion des GMK 210 wurde besonders Wert auf die Bedürfnisse bei der Feuchtebeurteilung von Booten, Reisemobilen und Wohnwägen gelegt. -
Seite 4: Sicherheitshinweise
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 4 von 20 _____________________________________________________ _____________________________________________________________________________ 2.2 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise dieser Betriebsanleitung beachtet werden. -
Seite 5: Bedienung

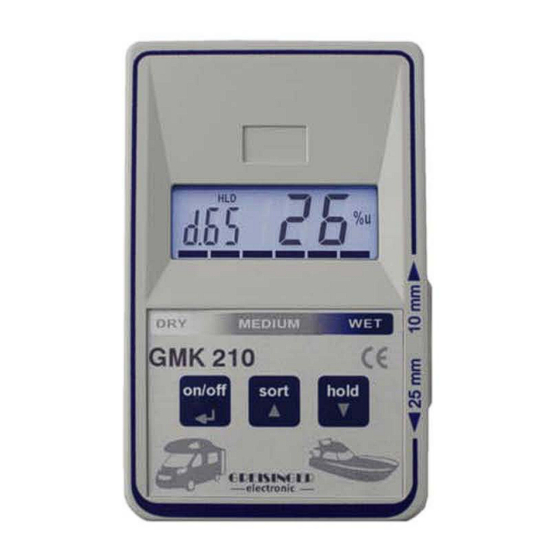

H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 5 von 20 _____________________________________________________ _____________________________________________________________________________ 4 Bedienung 4.1 Anzeigeelemente 1: Hauptanzeige Anzeige der aktuellen Materialfeuchte oder des Wassergehaltes 2: Kennlinienanzeige Die gewählte Kennlinie wird hier angezeigt 3: Feuchtebewertung Bewertung des Materialzustandes über Balken: DRY= trocken, WET = nass 4: HLD der Messwert ist ‚eingefroren‘... -
Seite 6: Grundlagen Zur Messung
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 6 von 20 _____________________________________________________ _____________________________________________________________________________ 5 Grundlagen zur Messung 5.1 Messfeld & Messtiefen Das Gerät misst mit einem elektrischen Feld (kapazitives Messverfahren), das sich von der Geräteunterseite nach unten hin ausbreitet. Die Messtiefe kann über einen Schiebeschalter zwischen ca. -
Seite 7: Halten Des Gerätes
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 7 von 20 _____________________________________________________ _____________________________________________________________________________ 5.3 Halten des Gerätes Wenn das Gerät ungünstig in der Hand gehalten wird, beeinflusst der Wassergehalt ACHTUNG: der Hand das Messergebnis. Für optimale Messergebnisse Gerät ablegen oder wie in Bild 3 halten Bild 1: Falsch in der Hand ! Bild 2: abgelegt –... -
Seite 8: Kennlinien Und Materialien
„--“ an Luft, sollte das Gerät genullt werden ACHTUNG: Beim Nullen darauf achten, dass die Hände nicht die Messung beeinflussen. Empfohlene Handhaltung wie abgebildet. HINWEIS: Die beiden Messtiefen 10 mm und 25 mm werden beim GMK 210 gleichzeitig genullt. -
Seite 9: Betriebsarten „Mess-Modus" Und „Such-Modus
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 9 von 20 _____________________________________________________ _____________________________________________________________________________ 6 Betriebsarten „Mess-Modus“ und „Such-Modus“ Das Gerät besitzt zwei verschiedene Betriebsmodi: 1. Messung (Kennlinien: dEt oF) 2. Such-Modus / Detektor (relative Messung mit einstellbarer Alarmschwelle : dEt on) Die Betriebsarten werden über das Konfigurationsmenü umgeschaltet: Punkt „dEt“. -
Seite 10: Messen Von Holz
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 10 von 20 _____________________________________________________ _____________________________________________________________________________ 7 Messen von Holz Die Kennlinienauswahl für Holz geschieht über die Holzarten-Tabelle im Anhang A. Beispiel: Gemessen werden soll Kiefer -> Kennlinie d.50 muss ausgewählt werden. Bei Messung das Gerät möglichst quer zur Maserung halten (siehe Bild rechts) Ungehobelte oder verzogene Flächen haben zu niedrige Messwerte zur Folge! -
Seite 11: Beurteilung Von Wohnmobilen Und Wohnwägen
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 11 von 20 _____________________________________________________ _____________________________________________________________________________ 9 Beurteilung von Wohnmobilen und Wohnwägen In intakten und sachgemäß benutzen Wohnmobilen und Wohnwägen verursacht geringe Feuchte keine wesentlichen Probleme. Durch erhöhte Feuchte können allerdings unterschiedlichste Problemstellungen auftreten: Schimmel und damit verbundene Geruchsbelästigung und Gesundheitsrisiken Schäden an Materialien (Holz verrottet, Metalle oxidieren, „Alufraß“, …) -
Seite 12: Festlegung Der Messpunkte Für Regelmäßige Kontrolle
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 12 von 20 _____________________________________________________ _____________________________________________________________________________ 9.2 Festlegung der Messpunkte für regelmäßige Kontrolle Es empfiehlt sich von Anfang an Messpunkte zu definieren, und diese in regelmäßigen Abständen, spätestens jedes ½ Jahr zu prüfen und zu protokollieren, so lassen sich frühzeitig Schäden erkennen. -
Seite 13: Zeitpunkt Der Messung / Kontrollintervalle
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 13 von 20 _____________________________________________________ _____________________________________________________________________________ Messung an dünneren Schichten, Bewertung von „Sandwich“ Bei Holzfurnieren/Parkett: „Holzkennlinie“. Bei GFK-Schichten (Alkoven u.ä.) „GFK-Kennlinie“. Um das Material selbst bewerten zu können ist eine Messtiefe 10 mm einzustellen. Soll dahinterliegende Feuchtigkeit aufgespürt werden: Messtiefe 25mm. -
Seite 14: Beurteilung Von Gfk Boots-Rümpfen
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 14 von 20 _____________________________________________________ _____________________________________________________________________________ 10 Beurteilung von GFK Boots-Rümpfen 10.1 Prinzipieller Aufbau von GFK Rümpfen Tragender Baustoff von GFK-Booten ist Glasfaserverstärkter Kunststoff GFK/ Glassfibre reinforced plastic GRP Dieser Kunststoff ist extrem robust, aber durch... - Seite 15 H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 15 von 20 _____________________________________________________ _____________________________________________________________________________ Auch sollte mit der Messung zum 2 Tage nach dem herausheben des Bootes aus dem Wasser gewartet werden: Antifouling nimmt mitunter viel Wasser auf, ohne dass dadurch Probleme verursacht werden – Die Messungen des GFK-Aufbaus würden dadurch verfälscht.
-
Seite 16: Konfiguration Des Gerätes
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 16 von 20 _____________________________________________________ _____________________________________________________________________________ 11 Konfiguration des Gerätes Zur Konfiguration der Gerätefunktionen gehen Sie wie folgt vor: Gerät ausschalten. drücken und gedrückt halten. Gerät wieder einschalten (kurz drücken). Die sort-Taste erst wieder los lassen, wenn in der Anzeige der erste Parameter „P.OF“ erscheint. -
Seite 17: Justieren Des Gerätes
Dazu die Materialkennlinie “rEF“ auswählen. Zunächst den Gerätenullpunkt einstellen(siehe Kapitel 5.6). Gerät auf den Prüfwürfel auflegen. Es muss den für das GMK 210 aufgedruckten Wert anzeigen. Sollten hier Abweichungen auftreten, kann das Gerät über die Steigungskorrektur justiert werden: Anzeige rEF =(gemessener Wert rEF * (1 + Steigungskorrektur / 100 ) Zum Justieren des Gerätes gehen Sie wie folgt vor:... -
Seite 18: Technische Daten
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 18 von 20 _____________________________________________________ _____________________________________________________________________________ 14 Technische Daten Messung Messprinzip Kapazitives (=dielektrisches) Messverfahren, zerstörungsfrei Messtiefe 2 wählbar: ca. 10 mm und ca. 25 mm Kennlinien 15 Materialkennlinien für Holz und GFK Zus. Referenzkennlinie (rEF) für hochauflösende Relativmessungen 0,1 %, über 19.9 %: 1 % (jew. -
Seite 19: Anhang A: Holzarten-Tabelle
H68.0.02.6B-04 Betriebsanleitung GMK 210 Seite 19 von 20 _____________________________________________________ _____________________________________________________________________________ Anhang A: Holzarten-Tabelle deutsch lat. Kennlinie deutsch lat. Kennlinie Abachi d.45 Linde, merikan.- d.45 Triplochiton scleroxylon Tilia americana Afzelia d.75 Linde, Europ.- d.50 Afzelia spp. Tilia vulgaris Ahorn, Berg- d.55... - Seite 20 P C E D e u t s c h l a n d G mb H I m L a n g e l 4 5 9 8 7 2 Me s c h e d e T e l e f o n : 0 2 9 0 3 9 7 6 9 9 0 i n f o @ p c e - i n s t r u me n t s .
