H68.0.02.6B-04

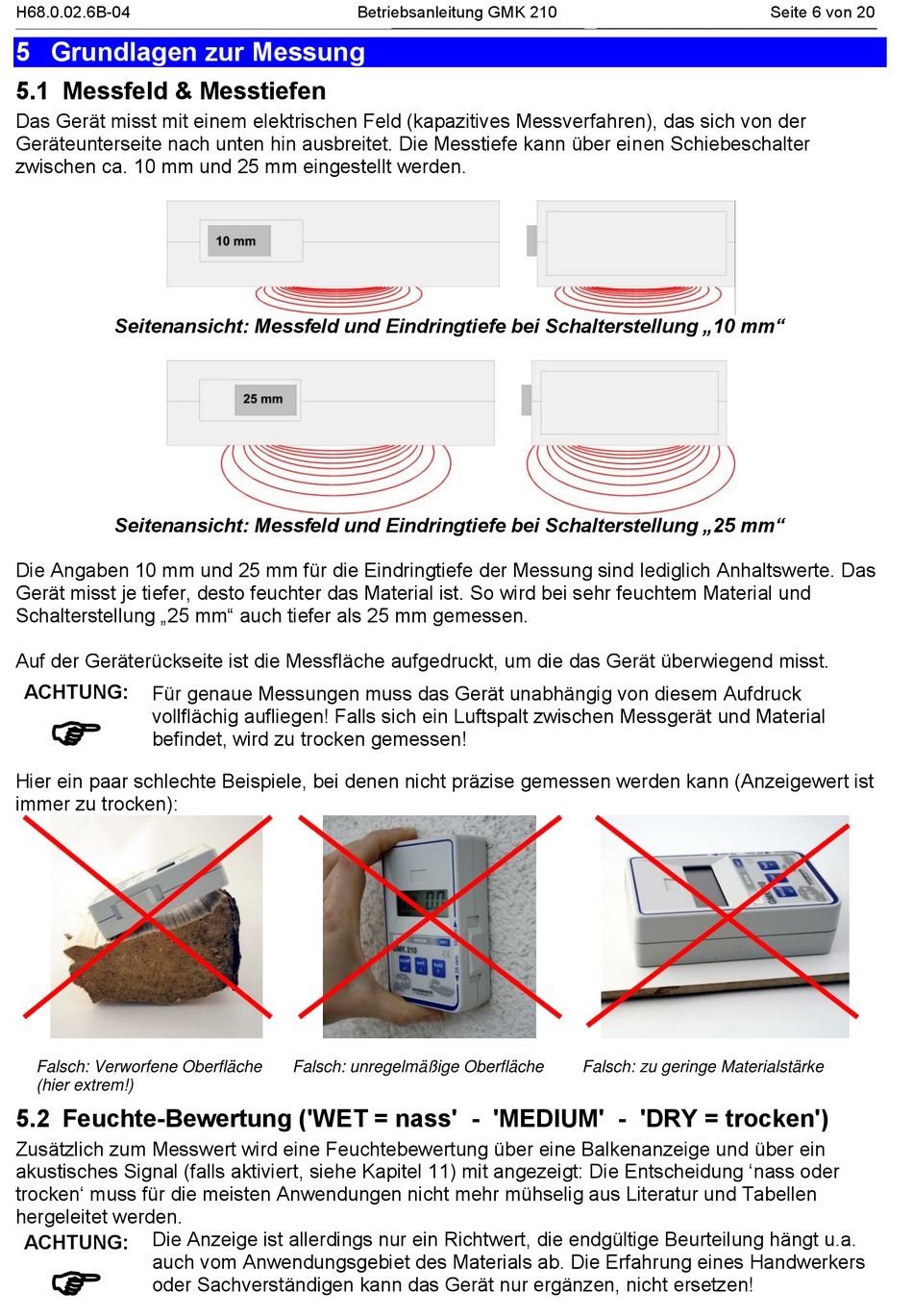

5 Grundlagen zur Messung
5.1 Messfeld & Messtiefen
Das Gerät misst mit einem elektrischen Feld (kapazitives Messverfahren), das sich von der
Geräteunterseite nach unten hin ausbreitet. Die Messtiefe kann über einen Schiebeschalter
zwischen ca. 10 mm und 25 mm eingestellt werden.
Seitenansicht: Messfeld und Eindringtiefe bei Schalterstellung „10 mm"
Seitenansicht: Messfeld und Eindringtiefe bei Schalterstellung „25 mm"
Die Angaben 10 mm und 25 mm für die Eindringtiefe der Messung sind lediglich Anhaltswerte. Das
Gerät misst je tiefer, desto feuchter das Material ist. So wird bei sehr feuchtem Material und
Schalterstellung „25 mm" auch tiefer als 25 mm gemessen.
Auf der Geräterückseite ist die Messfläche aufgedruckt, um die das Gerät überwiegend misst.
ACHTUNG:
Für genaue Messungen muss das Gerät unabhängig von diesem Aufdruck
vollflächig aufliegen! Falls sich ein Luftspalt zwischen Messgerät und Material
befindet, wird zu trocken gemessen!
Hier ein paar schlechte Beispiele, bei denen nicht präzise gemessen werden kann (Anzeigewert ist
immer zu trocken):
Falsch: Verworfene Oberfläche
(hier extrem!)
5.2 Feuchte-Bewertung ('WET = nass' - 'MEDIUM' - 'DRY = trocken')
Zusätzlich zum Messwert wird eine Feuchtebewertung über eine Balkenanzeige und über ein
akustisches Signal (falls aktiviert, siehe Kapitel 11) mit angezeigt: Die Entscheidung 'nass oder
trocken' muss für die meisten Anwendungen nicht mehr mühselig aus Literatur und Tabellen
hergeleitet werden.
Die Anzeige ist allerdings nur ein Richtwert, die endgültige Beurteilung hängt u.a.
ACHTUNG:
auch vom Anwendungsgebiet des Materials ab. Die Erfahrung eines Handwerkers
oder Sachverständigen kann das Gerät nur ergänzen, nicht ersetzen!
Betriebsanleitung GMK 210
_____________________________________________________
Falsch: unregelmäßige Oberfläche
_____________________________________________________________________________
Falsch: zu geringe Materialstärke
Seite 6 von 20
