Binäreingänge - X130 Klemmleiste; Binärausgänge - X110 Klemmleiste - Abb Ret615 Anwendungs-Handbuch

Abschnitt 3
RET615 Standardkonfigurationen
66
X130 (BIO).X130-Input 1
X130 (BIO).X130-Input 2
X130 (BIO).X130-Input 3
X130 (BIO).X130-Input 4
X130 (BIO).X130-Input 5
X130 (BIO).X130-Input 6
GUID-85CA568C-28BE-4C74-B658-EE686EE97FD0 V1 DE

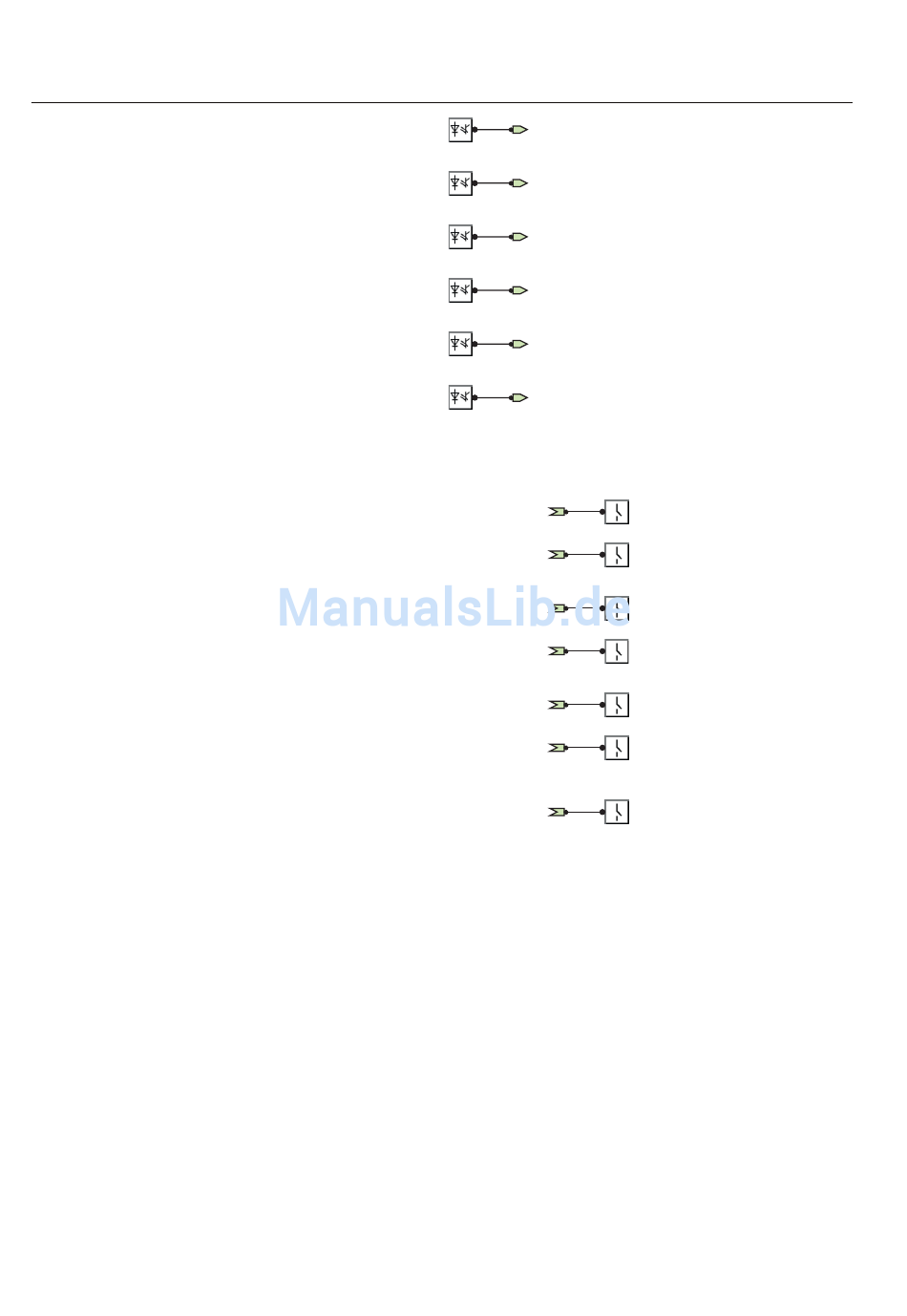

Abb. 55: Binäreingänge - X130 Klemmleiste
DIFFERENTIAL_OPERATE_PULSE
NSOC_AND_THERMAL_OPERATE_PULSE
GUID-6316002C-CEA5-4C4C-AC69-C372086E066B V1 DE
Abb. 56: Binärausgänge - X110 Klemmleiste
X130_BI1_TAP_CHANGER_POS_SIGN_BIT
X130_BI2_TAP_CHANGER_POS_BIT0_LSB
X130_BI3_TAP_CHANGER_POS_BIT1
X130_BI4_TAP_CHANGER_POS_BIT2
X130_BI5_TAP_CHANGER_POS_BIT3
X130_BI6_TAP_CHANGER_POS_BIT4_MSB
OC_OPERATE_PULSE
X110 (BIO).X110-SO1
TRPPTRC3_TRIP
X110 (BIO-H).X110-HSO1
X110 (BIO).X110-SO2
TRPPTRC4_TRIP
X110 (BIO-H).X110-HSO2
EF_OPERATE_PULSE
X110 (BIO).X110-SO3
TRPPTRC5_TRIP
X110 (BIO-H).X110-HSO3
X110 (BIO).X110-SO4
1MRS757685 B
RET615
Anwendungs-Handbuch
